КП обеспечивал за цикл целераспределения (3 с) выдачу до 24 целеуказаний (ЦУ) ЗРК. Среднее работное время КП от получения отметок от целей до выдачи ЦУ при работе с РЛС кругового обзора (при периоде обзора б с) составляло 17 с. При работе по БР типа «Ланс» рубежи выдачи ЦУ составляли 80-90 км. Среднее работное время КП в режиме ПРО не превышало 3 с.

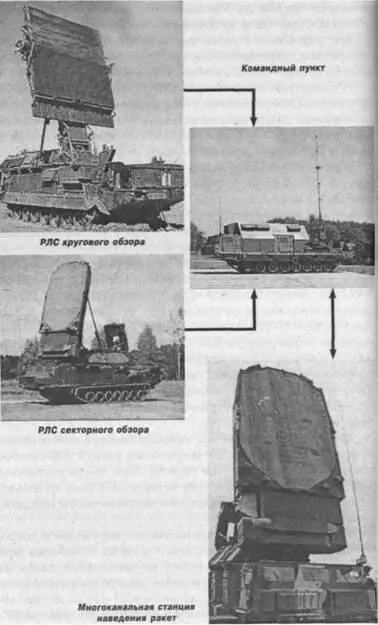

Вся аппаратура КП, в состав которой входили специальные вычислители, аппаратура телекодовых и речевых линий связи с сопрягаемыми объектами, пост управления ЗРК с тремя рабочими местами, аппаратура документирования работы КП и боевых средств системы, аппаратура навигации, топопривязки и ориентирования, система автономного энергоснабжения (газотурбинный агрегат питания), аппаратура жизнеобеспечения, размещалась на гусеничном шасси «объект 834». Масса командного пункта - 39 т. Расчет - 7 человек.

РЛС кругового обзора 9С15М «Обзор-3» представляет собой трехкоординатную когерентно-импульсную РЛС обнаружения сантиметрового диапазона волн с мгновенной перестройкой частоты, программным электронным управлением лучом (1,5°х1,5°) в угломестной плоскости, электрогидравлическим вращением антенны по азимуту и высокой пропускной способностью.

В РЛС были реализованы два режима кругового регулярного обзора воздушного пространства, используемые при обнаружении аэродинамических целей, а также баллистических ракет типа «Скад» и «Ланс».

В первом режиме зона обзора станции составляла 45° по углу места, инструментальная дальность обнаружения - 330км, темп обзора- 12с. Истребитель обнаруживался с вероятностью 0,5 на дальности 240 км.

Во втором режиме зона обзора станции составляла 20° по углу места, инструментальная дальность - 150 км, темп обзора - 6 секунд. В этом режиме для обнаружения баллистических ракет была предусмотрена программа замедления вращения антенны по азимуту в секторе ПРО (в пределах 120°) и увеличения сектора обзора по углу места до 55°. При этом темп обновления информации составлял 9 с. Самолет-истребитель надежно обнаруживался в пределах всей инструментальной дальности, а БР типа «Скад» - на дальности не менее 115 км.

РЛС кругового обзора обеспечивала выдачу в режиме автосъема данных до 250 отметок за период обзора, среди которых могло быть до 200 целей.

Все устройства и различная аппаратура РЛС кругового обзора были смонтированы на гусеничном шасси «объект 832». Масса станции - 46 т. Расчет - 4 человека.

РЛС программного обзора 9С19М2 «Имбирь» представляет собой трехкоординатную когерентно-импульсную РЛС сантиметрового диапазона с высоким энергетическим потенциалом, электронным управлением лучом в двух плоскостях и высокой пропускной способностью.

Электронное сканирование луча в двух плоскостях позволяло в процессе регулярного обзора быстро обеспечивать анализ секторов целеуказания с КП системы или циклические с высоким темпом (1-2 с) обращения к обнаруженным огметкам с целью завязки их в трассы и сопровождение трасс высокоскоростных целей.

В РЛС программного обзора было реализовано несколько режимов обзора. Один из режимов обеспечивал обнаружение и сопровождение головной части БР типа «Першинг». В этом режиме зона обзора составляла ±45° по азимуту, 26-75° по углу места и 75-175 км по дальности. При этом угол наклона нормали к поверхности ФАР относительно горизонта составлял 35°. Время обзора указанного сектора поиска с учетом сопровождения двух трасс целей составляло 12,5-14 с. Максимальное количество сопровождаемых трасс- 16. Ежесекундно координаты и параметры движения цели передавались на КП системы.

Во втором режиме обеспечивалось обнаружение и сопровождение авиационных БР и крылатых ракет с баллистическим и аэробаллистическим стартом. Зона обзора составляла 30° по азимуту, 9-50° по углу места и 20-175 км по дальности. Параметры движения целей с частотой 0,5 Гц передавались на КП 9С457.

В третьем режиме осуществлялись обнаружение и сопровождение аэродинамических целей, а также пеленгация (при возможности - и дальнометрия) постановщиков помех на расстояниях до 100 км. При этом зона обзора составляла • 30° по азимуту, 0-50° по углу места и 20-175 км по дальности при угле наклона нормали ФАР к горизонту, равном 15°.

Направление обзора задавалось по телекодовой линии связи С КП системы или оператором станции. При регулярном обзоре зоны поступившее целеуказание с КП системы автоматически прерывало обзор, а после отработки ЦУ обзор возобновлялся. Темп обновления информации зависел от размеров установленной зоны поиска, а также от помеховой обстановки и мог изменяться от 0,3 до 16 с. Координаты обнаруженных целей передавались на КП. Среднеквадратичные ошибки измерения координат целей не превышали 70 м по дальности, 15' по азимуту, 12' по углу места.

Аппаратура РЛС была размещена на гусеничном самоходе «объект 832». Масса станции - 44 т. Расчет - 4 человека.

Многоканальная станция наведения ракет была способна одновременно производить секторный поиск целей (по данным ЦУ или автономно) и сопровождать до 12 целей, одновременно управлять работой всех ПУ и пуско-заряжающих установок ЗРК, передавая на них информацию, необходимую для пуска и наведения 12 ЗУР по б целям. Станция одновременно регулярно осуществляла просмотр приземной кромки, и которой могли появиться низколетящие цели.

Станция представляет собой трехкоординатную многоканальную по целям и ракете когерентно-импульсную РЛС сантиметрового диапазона с высоким энергетическим потенциалом, электронным сканированием луча в двух плоскостях, обеспечиваемым за счет использования в станции фазированной антенной решетки и системы управления лучом на базе специальной ЭВМ.

Многоканальная станция наведения ракет при работе в режиме ЦУ обеспечивала обнаружение истребителей на высотах более 5 км на дальностях 150 км, БР типа «Скад» - 90 км, «Ланс» - 60 км, головной части ракеты «Першинг» - 140км, авиационных ракет- 80км. От момента обнаружения до момента перехода на автосопровождение цели с однозначным определением параметров ее движения проходило от 5с («Першинг») до 11 с (цель- истребитель). При работе в автономном режиме многоканальная станция наведения ракет обеспечивала обнаружение самолетов-истребителей на дальностях до 140 км.

Вся аппаратура станции была смонтирована на гусеничном шасси «объект 833». Масса станции - 44 т. Расчет - 6 человек.

Пусковая установка 9А83 способна обеспечивать одновременно предстартовую подготовку и пуск двух ракет с интервалом 1-2 с. Время предстартовой подготовки ЗУР - не более 15 с.

Заряжание ПУ 9А83 осуществлялось с помощью пуско- заряжающей установки 9А85.
