Николай Василии - Зенитные ракетные комплексы

Многофункциональный радиолокатор подсвета и наведения 30Н6Е2

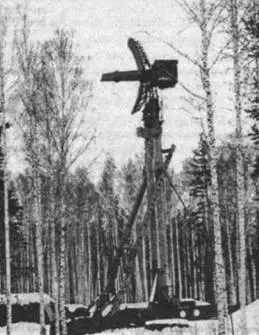

Низковысотный обнаружитель 76Н6

Радиолокатор подсвета и наведения 30Н6Е2 ЗРК 90Ж6Е2 на основе информации, поступающей от ПБУ и всевысотного обнаружителя, обеспечивает поиск, обнаружение, автоматическое сопровождение целей, осуществляет все операции, связанные с подготовкой и ведением стрельбы зенитными ракетами, а также оценивает результаты стрельбы. Многофункциональность локатора (сопровождение целей и наводимых на них ракет) обеспечивается применением фазированных антенных решеток Х-диапазона и высокой автоматизацией всех процессов его функционирования на основе современных вычислительных комплексов, имеющих быстродействующие алгоритмы управления.

Пусковая установка вертикального старта 5П85СЕ (5П85ТЕ) обеспечивает хранение, транспортировку и пуск ракет. Вертикальный старт позволяет обстреливать цели, летящие с любого направления. На пусковой установке находятся четыре ракеты 48Н6Е2 (48Н6Е). Нахождение ракеты в герметичном транспортно-пусковом контейнере (ТПК) позволяет не проводить ее технического обслуживания в течение десяти лет эксплуатации.

Особенностью ЗРС «Фаворит» является ее ракета 48Н6Е2, обладающая высокими маневренными возможностями и возможностями по перегрузке. Ракета оснащена осколочно-фугасной боевой частью и обеспечивает поражение воздушных объектов на дальностях от 3 до 200 км как на встречных курсах, так и при стрельбе вдогон. При подрыве боевой части ракеты за счет оптимизации области разлета осколков и их пространственно-энергетических характеристик происходит инициирование боевой части баллистической ракеты в воздухе, тем самым существенным образом снижается возможный ущерб.

Новый всевысотный радиолокатор целеуказания 96Л6Е с многолучевой фазированной антенной решеткой автоматически выдает на РПН 30Н6Е2 и командный пункт 83М6Е2 информацию о воздушной обстановке по всем воздушным целям, летящим с любого направления. За счет адаптивного использования широкобазовых сигналов и многочастотной работы всевысотный локатор обеспечивает эффективное обнаружение как наиболее опасных низковысотных целей, так и целей на средних и больших высотах. Обычно антенное устройство всевысотного радиолокатора поднимается на специальной вышке, тем самым достигается обнаружение целей на предельно малых высотах в условиях лесной и сильно пересеченной местности.

Общий вид ракеты 48Н6

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗРС С-300ПМУ2

Дальность поражения аэродинамических целей, км:

максимальная 200,0

минимальная 3,0 Высота поражения, км:

максимальная 27,0

минимальная 0,01

Максимальный курсовой параметр, км ±195 Дальность поражения баллистических ракет, км:

максимальная 40, 0 Высота поражения, км:

максимальная 25, 0

минимальная 2,0

Максимальный курсовой параметр, км ±(25-35) Количество одновременно обстреливаемых целей до 6

Количество одновременно наводимых ракет до 12

Максимальная скорость поражаемых целей, м/с до 2800

Время реакции, с 8-10

Время развертывания/свертывания, мин 5

Количество ракет на ПУ, шт. 4

Масса боевой части ракеты, кг 180 Вероятность поражения одной ракетой:

аэродинамических целей 0,8-0,95

баллистических ракет 0,8-0,97 Скорость передвижения боевых средств, км/ч:

по шоссе 60,0

по грунтовым дорогам 30,0

(РОССИЯ)

ЗРС С-300В - фронтовое средство ПВО, предназначенное для поражения баллистических ракет наземного («Ланс», «Першинг») и авиационного (SRAM) базирования, крылатых ракет, самолетов стратегической и тактической авиации, барражирующих постановщиков активных помех, боевых вертолетов в условиях массированного применения указанных средств воздушного нападения, а также в сложной воздушной и помеховой обстановке и при ведении прикрываемыми войсками маневренных боевых действий.

В конце 70-х годов в Европе началось размещение американских баллистических ракет «Першинг-2», максимальная дальность которых оценивалась в 2500 км. В связи с этим потребовалось существенное расширение боевых возможностей отечественных зенитных ракетных средств.

Войсковая самоходная зенитная ракетная система С-300В разрабатывалась в соответствии с общими тактико-техническими требованиями к системе С-300, частными - к системе С-300В и к РЛС «Обзор-3», используемой в качестве РЛС кругового обзора в этой системе.

Зенитная ракетная система С-300В в полном комплекте всех ее средств была принята на вооружение ПВО сухопутных войск в 1988 г.

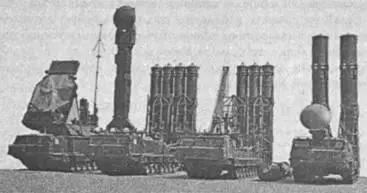

Все боевые средства системы были размещены на обладающих высокой проходимостью и маневренностью, оборудованных аппаратурой навигации, топопривязки и взаимного ориентирования унифицированных гусеничных шасси, применявшихся также для самоходной артиллерийской установки «Пион» и унифицированных по отдельным узлам с танком Т-80.

Командный пункт 9С457 предназначен для управления боевыми действиями зенитных ракетных дивизионов системы С-300В как при автономной работе системы, так и при управлении от вышестоящего командного пункта зенитной ракетной бригады в режимах противоракетной и противоса- молетной обороны.

В режиме ПРО КП обеспечивал работу ЗРК по отражению удара обнаруженных с помощью РЛС программного обзора «Имбирь» БР типа «Першинг» и авиационных ракет, осуществлял прием радиолокационной информации, управление режимами боевой работы РЛС «Имбирь» и многоканальной станции наведения ракет, распознавание и селекцию истинных целей по траекторным признакам, автоматическое распределение целей по ЗРК, а также выдачу секторов работы РЛС «Имбирь» для обнаружения баллистических и аэробаллистических целей, помеховых направлений для определения координат постановщиков помех. В КП были приняты меры по максимальной автоматизации процесса управления.

В режиме противосамолетной обороны КП обеспечивал работу до четырех ЗРК (по 6 целевых каналов в каждом) по отражению налета обнаруженных РЛС кругового обзора «Обзор-3» аэродинамических целей (до 200), в том числе в условиях помех, производил завязку и сопровождение трасс целей (до 70), прием информации о целях от многоканальной станции наведения ракет и вышестоящего командного пункта, распознавание классов целей (аэродинамические или баллистические), отбор наиболее опасных целей для поражения ЗРК.
