Николай Василии - Зенитные ракетные комплексы

минимальная 5,0 Высота поражения, км:

максимальная 25 0

минимальная q 025 Вероятность поражения целей:

аэродинамических 0,7-0,9

баллистических 0,4-0,7

крылатых ракет 0,4-0,8

Канальность по цели до 6 Канальность по ракете 2 на каждую цель

Время свертывания, ч 3,0

(РОССИЯ)

Зенитная ракетная система С-300ПМУ1 предназначена для эффективной противовоздушной обороны от ударов авиации, крылатых и аэробаллистических ракет в сложной воздушной обстановке и в условиях применения противником сильного радиопротиводействия.

В течение 1980-1990 гг. зенитная ракетная система С-300 претерпела ряд глубоких модернизаций, которые существенно повысили ее боевые возможности.

В середине 80-х годов принята на вооружение ЗРС С-300ПМУ. А в 1993 г. успешно завершилась и ее модернизация, направленная на дальнейшее повышение автоматизации ведения боевых действий, возможностей поражения современных баллистических ракет, имеющих скорость полета до 2800 м/с, повышение дальности действия радиолокационных станций, замену элементной базы и электронно-вычислительной машины (ЭВМ). Произошло заметное совершенствование программного обеспечения ЭВМ и ракет, введение в состав системы зенитной ракеты большей дальности, что значительно увеличило зону поражения и возможную зону прикрытия. В результате система, получившая обозначение С-300ПМУ1, вдвое увеличила свой боевой потенциал.

Средства управления 83М6Е предназначены для информационного обеспечения и управления группировками ЗРС С-300ПМУ1.

Средства управления 83М6Е включают в себя:

• пункт боевого управления (ПБУ) 54К6Е;

• радиолокатор обнаружения (РЛО) 64Н6Е;

• средства внешнего (СВЭП) электроснабжения для РЛО и ПБУ в составе РПУ и комплектов кабелей;

• топопривязчик 1Т12-2М;

• комплекты ЗИП в полуприцепах.

Средствам управления 83М6Е могут придаваться дополнительные средства, а именно - вышки ЮТ24ЦВ, лаборатория ремонта цифрового вычислительного комплекса 13Ю6Е, ретранслятор 15Я6Е, дизель-электростанции. В состав ЗРС С-300ПМУ1 входят:

1. Зенитный ракетный комплекс (ЗРК) 90Ж6Е1, который включает:

а) радиолокатор подсвета и наведения (РПН) 30Н6Е1;

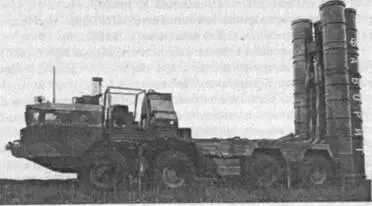

б) 12 пусковых установок (ПУ) 5П85ТЕ и (или) 5П85СЕ с четырьмя ракетами в ТПК на каждой;

в) топопривязчик 1Т12-2М;

г) средства внешнего энергоснабжения для РПН, ПУ в составе распределительно-преобразовательных устройств (РПУ) и комплектов кабелей;

д) средства технической эксплуатации и хранения ракет (заряжающая машина 22Т6Е, транспортная машина 5Т58Е);

е) комплекты ЗИП в прицепах;

ж) прицеп с эксплуатационной документацией ПЭД-2Е.

2. Боевой комплект зенитных управляемых ракет 48Н6Е.

3. Дополнительные средства С-300ПМУ1:

• низковысотный обнаружитель (HBO) 76H6;

• вышка 40В6М для РПН 30Н6Е1 с комплектом кабелей;

• лаборатория ремонта ЦБК 13Ю6Е;

• дизель-электростанции;

• комплекты ЗИП-2 групповые в полуприцепах.

ЗРС С-300ПМУ1 и СУ 83М6Е обеспечивают высокую эффективность поражения воздушных целей, высокую степень автоматизации процессов обнаружения и захвата целей на сопровождение, одновременный обстрел до б целей с наведением на них до 12 ракет и высокую мобильность, возможность автономного ведения боевых действий, а также эксплуатацию ракет без технического обслуживания в течение 10 лет и возможности интеграции в любые группировки ПВО.

В открытой печати имеются сведения о продаже Российской Федерацией ЗРС С-300ПМУ1 в дальнее зарубежье, в частности в Китай и Грецию.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗРС С-300ПМУ1

Дальность поражения аэродинамических целей, км:

максимальная 150,0

минимальная 5,0 Высота поражения, км:

максимальная 27,0

минимальная 0,01

Максимальный курсовой параметр, км ±148 Дальность поражения баллистических ракет, км:

максимальная 40,0 Высота поражения, км:

максимальная 25,0

минимальная 2,0

Максимальный курсовой параметр, км ±20 Количество одновременно обстреливаемых целей до 6

Количество одновременно наводимых ракет до 12 Максимальная скорость поражаемых целей, м/с до 2800

Время реакции, с 8-10( при целеуказании от системы управления 83М6Е )

Время развертывания/свертывания, мин 5

Количество ракет на ПУ, шт. 4

Масса боевой части ракеты, кг 143

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ УПРАВЛЕНИЯ 83М6Е

Количество одновременно обнаруживаемых целей до 300 Количество одновременно сопровождаемых

трасс целей до 100

Параметры зоны обнаружения РЛО (азимутхугол места), град.:

аэродинамических целей 360x14

баллистических целей 60x75

Дальность выдачи целеуказания по целям, км:

аэродинамическим Д° 280

баллистическим До 140

Количество одновременно

выдаваемых целеуказаний ДО 36

Время развертывания/свертывания, мин 5

В 1995-1997 гг. Российская Федерация провела очередную модернизацию ЗРС С-300ПМУ1 и создала ЗРС С-300ПМУ2 («Фаворит»).

Боевые возможности повысились за счет создания новой ракеты 48Н6Е2, имеющей повышенную эффективность поражения баллистических целей с обеспечением подрыва боевого заряда цели, увеличения дальней границы зоны поражения аэродинамических целей до 200 км, в том числе при стрельбе вдогон, расширения информационных возможностей командного пункта СУ 83М6Е2 по обнаружению и сопровождению баллистических целей с сохранением сектора обнаружения аэродинамических целей.

Кроме того, повышены обнаруженческие характеристики системы при ведении автономных боевых действий за счет использования нового автономного средства целеуказания РАС 96Л6Е, имеется возможность наряду с ракетами 48Н6Е2 использовать ракеты ЗРС С-300ПМУ1 48Н6Е, обеспечивается возможность интегрирования системы «Фаворит» в любые системы противовоздушной обороны, в том числе и в системы ПВО стран НАТО.

В состав ЗРС входят командный пункт системы управления 83М6Е2 и до шести зенитных ракетных комплексов С-300ПМУ2 (90Ж6Е2).

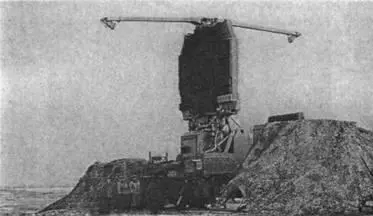

Радиолокатор обнаружения 64Н6Е

В состав командного пункта входят пункт боевого управления 54К6Е2 и радиолокатор обнаружения 64Н6Е2. Имеются средства сопряжения с вышестоящим командным пунктом.

Каждый ЗРК включает многофункциональный радиолокатор подсвета и наведения (РПН) 30Н6Е2 и до 12 пусковых установок (ПУ) типа 5П85СЕ, 5П85ТЕ. ЗРК может придаваться всевысотный обнаружитель (ВВО) 96Л6Е.

Радиолокатор обзора 64Н6Е2 командного пункта системы управления 83М6Е2 с фазированной антенной решеткой S-диапазона обеспечивает обнаружение воздушных объектов в радиусе 300 км и определение государственной принадлежности воздушного объекта с помощью систем распознавания. Информация о целях передается по линиям связи на пункт боевого управления, который обобщает и обрабатывает всю информацию о воздушной обстановке от различных источников и отображает ее на своих индикаторах, при работе с вышестоящим командным пунктом получает от него команды управления и информацию о воздушных объектах. ПБУ осуществляет завязку трасс обнаруживаемых целей, оценивает степень их опасности и производит целераспределение целей на боеготовые ЗРК путем выдачи целеуказания по целям. Вся работа пункта боевого управления может вестись полностью в автоматизированном режиме. ПБУ способен управлять ЗРК различных типов, в частности ЗРК С-300ПМУ2, С-300ПМУ1, С-300ПМУ, С-200ВЭ в любом сочетании. С помощью специальной аппаратуры ведется документирование ведения боевых действий с целью проведения последующего анализа.
