Станция обнаружения и целеуказания 9С18М1 (Купол-M 1)

Время перевода станции из походного положения в боевое составляет не более 5 мин, а из дежурного режима в рабочий - не более 20 с. Масса станции с расчетом из 3 человек - не более 28,5 т.

Самоходная огневая установка 9А310 по своему предназначению и устройству отличалась от самоходной огневой установки 9А38 ЗРК «Куб-М4» («Бук-1») тем, что с помощью телекодовой линии сопрягалась не с самоходной установкой разведки и наведения 1С91МЗ и самоходной пусковой установкой П25МЗ, а с КП 9С470 и пуско-заряжающей установкой 9А39. Кроме того, на пусковом устройстве самоходной огневой установки 9А310 располагались не три, а четыре ЗУР 9М38. Время ее перевода из походного положения в боевое не превышает 5 мин. Время перевода установки из дежурного режима в рабочий, в частности, после смены позиции с включенной аппаратурой составляет не более 20 с. Заряжание самоходной огневой установки 9А310 четырьмя ЗУР с пуско-заряжающей установки осуществлялось за 12, а с транспортной машины - за 16 мин. Масса самоходной огневой установки с боевым расчетом из 4 человек не превышала 32,4 т.

Длина самоходной огневой установки - 9,3 м, ширина - 3,25 м (9,03 м в рабочем положении), высота - 3,8 м (7,72 м).

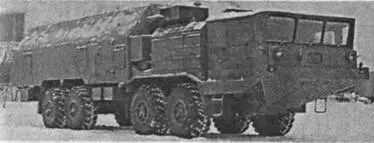

Размещенная на шасси ГМ-577 пуско-заряжающая установка 9А39 предназначена для перевозки и хранения восьми ЗУР (по 4 на пусковом устройстве и на неподвижных ложементах), пуска четырех ЗУР, самозагрузки своего пускового устройства четырьмя ЗУР с ложементов, самозаряжания восемью ЗУР с транспортной машины (за 26 мин), с грунтовых ложементов и из транспортных контейнеров, заряжания и разряжания самоходной огневой установки четырьмя ЗУР. Таким образом, пуско-заряжающая установка ЗРК «Бук» объединила функции транспортно-заряжающей машины и самоходной пусковой установки комплекса «Куб». В состав пус- ко-заряжающей установки помимо пускового устройства с силовым следящим приводом, крана и ложементов входили цифровая вычислительная машина, аппаратура навигации, топопривязки и ориентирования, телекодовой связи, энергообеспечения и агрегатов электропитания. Масса установки с боевым расчетом из 3 человек не превышает 35,5 т.

Длина пуско-заряжающей установки составляет 9,96 м, ширина - 3,316 м, высота - 3,8 м.

Командный пункт комплекса принимает с КП зенитной ракетной бригады «Бук» (АСУ «Поляна-Д4») и со станции обнаружения и целеуказания информацию о воздушной обстановке, обрабатывает ее и выдает целеуказание на самоходные огневые установки, которые по данным ЦУ осуществляют поиск и захват на автосопровождение целей. При входе целей в зону поражения производится пуск ЗУР. Наведение ракет производится по методу пропорциональной навигации, обеспечивающему высокую точность наведения на цель. При подлете к цели ГСН выдает на радиовзрыватель команду на ближнее взведение. При сближении с целью на расстоянии 17 м по команде подрывается боевая часть. При несрабатывании радиовзрывателя ЗУР самоликвидируется. Если цель не поражена, по ней производится пуск второй ЗУР.

По сравнению с ЗРК «Куб-М3» и «Куб-М4» комплекс «Бук» имеет более высокие боевые и эксплуатационные характеристики и обеспечивает: одновременный обстрел дивизионом до шести целей, а при необходимости - выполнение до шести самостоятельных боевых задач при автономном использовании самоходных огневых установок; большую надежность обнаружения целей за счет организации совместного обзора пространства станцией обнаружения и целеуказания и шестью самоходными огневыми установками; повышенную помехозащищенность за счет применения бортового вычислителя ГСН и специального вида сигнала подсвета; большую эффективность поражения цели за счет повышенной мощности боевой части ЗУР.

КП зенитной ракетной бригады «Бук» «Поляна-Д4»

По результатам стрельбовых испытаний и моделирования было определено, что ЗРК «Бук» обеспечивает обстрел нема- неврирующих целей, летящих со скоростью до 800 м/с на высотах от 25 м до 18 км, на дальностях от 3 до 25 км (до 30 км при скорости целей до 300 м/с) при курсовом параметре до 18 км с вероятностью поражения одной ЗУР, равной 0,7-0,8. При стрельбе по целям, маневрирующим с перегрузками до 8g, вероятность поражения снижалась до 0,6.

Организационно ЗРК «Бук» сводились в зенитные ракетные бригады, в которые входили: КП (пункт боевого управления бригады из состава АСУ «Поляна-Д4»); четыре зенитных ракетных дивизиона со своими КП 9С470, станцией обнаружения и целеуказания 9С18, взводом связи и тремя зенитными ракетными батареями с двумя самоходными огневыми установками 9А310 и одной пуско-заряжающей установкой 9А39 в каждой; а также подразделения технического обеспечения и обслуживания. Управление зенитной ракетной бригадой «Бук» должно было осуществляться с КП ПВО армии.

Комплекс «Бук» был принят на вооружение войск ПВО СВ в 1980 г. Серийное производство боевых средств ЗРК «Бук» было освоено в кооперации, задействованной для комплекса «Куб-М4».

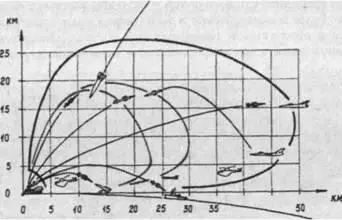

Зоны поражения ЗРК«Бук-М 1 -2»

В 1979 г. была проведена модернизация ЗРК «Бук» с целью повышения его боевых возможностей, защищенности его радиоэлектронных средств от помех и противорадиолокацион- ных ракет. В результате испытаний, проведенных в 1982 г., было установлено, что модернизированный комплекс «Бук-М1» по сравнению с ЗРК «Бук» обеспечивает большую зону поражения самолетов, способен сбивать крылатые ракеты ALCM с вероятностью поражения одной ЗУР не ниже 0,4, вертолеты «Хью-Кобра» с вероятностью 0,6-0,7, а также зависающие вертолеты с вероятностью 0,3-0,4 на дальности от 3,5 до 6- 10 км. В самоходной огневой установке используется 72 литерных частоты подсвета (вместо 36), что способствует повышенной защищенности от взаимных и преднамеренных помех. Обеспечено распознавание трех классов целей: самолетов, баллистических ракет, вертолетов. Командный пункт 9С470М1 по сравнению с КП 9С470 обеспечивает одновременный прием информации от собственной станции обнаружения и целеуказания и о шести целях от пункта управления ПВО мотострелковой (танковой) дивизии или от КП ПВО армии, а также комплексную тренировку всех расчетов боевых средств ЗРК. Самоходная огневая установка 9А310М1 по сравнению с установкой 9А310 обеспечивает обнаружение и захват цели на автосопровождение на больших дальностях (на 25-30%), а также распознавание самолетов, баллистических ракет и вертолетов с вероятностью не ниже 0,6.
