Николай Василии - Зенитные ракетные комплексы

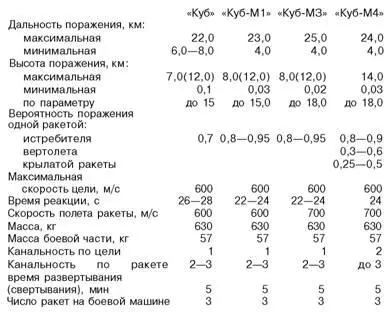

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(РОССИЯ)

Самоходный войсковой ЗРК «Бук» (SA-11 «Gadfly») предназначен для борьбы с маневрирующими аэродинамическими целями на малых и средних высотах, в условиях радиопротиводействия, а в перспективе - и с баллистическими ракетами типа «Ланс».

Разработка, начатая в 1972 г., предусматривала использование кооперации разработчиков и изготовителей, ранее задействованной в создании ЗРК «Куб». Одновременно была определена разработка ЗРК М-22 («Ураган») для Военно-Морского Флота с использованием единой с комплексом «Бук» ЗУР.

Разработчиком ЗРК «Бук» (9К37) в целом был определен НИИ приборостроения Научно-конструкторского объединения «Фазотрон». Главным конструктором комплекса был назначен А. А. Растов.

Разработка ракет была поручена Свердловскому машиностроительному конструкторскому бюро «Новатор» во главе с Л. В. Люльевым. Станция обнаружения и целеуказания (СОЦ) разрабатывалась в Научно-исследовательском институте измерительных приборов под руководством главного конструктора А. П. Ветошко (затем - Ю. П. Щекотова).

Пуско-заряжающие установки (ПЗУ) создавались в машиностроительном конструкторском бюро «Старт» под руководством А. И. Яскина.

Для комплекса разрабатывался также комплект средств технического обеспечения и обслуживания на автомобильных шасси.

Завершение разработки средств комплекса предусматривалось в 1975 г.

Однако в 1974 г. было принято решение осуществить создание ЗРК «Бук» в два этапа. Предлагалось вначале ускоренными темпами разработать ЗУР и самоходную огневую установку ЗРК «Бук», способную осуществлять пуск как ракет 9М38, так и ЗУР 3М9МЗ от комплекса «Куб-М3». На этой базе с использованием других средств комплекса «Куб-М3» предусматривалось создать ЗРК «Бук-1» (9К37-1), обеспечив его выход на совместные испытания в сентябре 1974 г., сохранив ранее предписанные объемы и сроки работ по комплексу «Бук» в полном заданном составе.

Для ЗРК «Бук-1» предусматривалось в составе каждой из пяти зенитных ракетных батарей полка «Куб-М3», в дополнение к одной самоходной установке разведки и наведения и четырем самоходным пусковым установкам, иметь одну самоходную огневую установку 9А38 из состава ЗРК «Бук». Таким образом, за счет применения самоходной огневой установки стоимостью около 30% затрат на все остальные средства батареи в зенитном ракетном полку «Куб-МЗ» число целевых каналов увеличивалось с 5 до 10, а число боеготовных ЗУР - с 60 до 75.

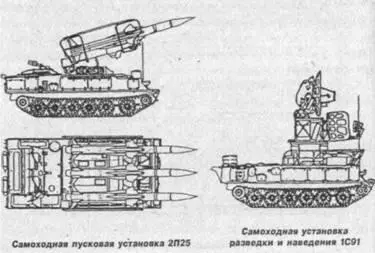

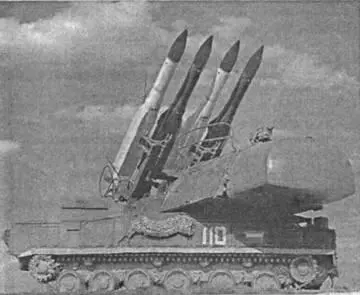

Размещенная на гусеничном шасси ГМ-569 самоходная огневая установка 9А38 как бы объединяла функции самоходной установки разведки и наведения и самоходной пусковой установки, использовавшихся в составе ЗРК «Куб-М3». Она обеспечивала поиск в установленном секторе, обнаружение и захват цели на автосопровождение, решение предстартовых задач, пуск и самонаведение находящихся на ней трех ракет (9М38 или 3М9МЗ), а также трех ЗУР 3М9МЗ, расположенных на сопряженной с ней одной из самоходных пусковых установок 2П25МЗ ЗРК «Куб-М3З». Боевая работа самоходной огневой установки могла осуществляться как при управлении и целеуказании от самоходной установки разведки и наведения, так и автономно.

В состав самоходной огневой установки 9А38 входят радиолокационная станция 9С35, цифровая вычислительная система, пусковое устройство с силовым следящим приводом, наземный радиолокационный запросчик, работающий в системе опознавания «Пароль», телевизионно-оптический визир, аппаратура телекодовой связи с самоходной установкой разведки и наведения, аппаратура проводной связи с самоходной пусковой установкой, система автономного электропитания на базе газотурбинного генератора, аппаратура навигации, топопривязки и ориентирования, система жизнеобеспечения.

Масса самоходной огневой установки с боевым расчетом из четырех человек составляет 34 т.

Достижения в области создания СВЧ-приборов, кварцевых и электромеханических фильтров, цифровых вычислительных машин (ЦВМ) позволили объединить в РЛС 9С35 функции станций обнаружения, сопровождения и подсвета цели. Станция работает в сантиметровом диапазоне волн с использованием единой антенны и двух передатчиков - импульсного и непрерывного излучения. Первый передатчик применялся для обнаружения и автосопровождения цели в квазинепрерывном режиме излучения или, при возникновении затруднений с однозначным определением дальности, в импульсном режиме со сжатием импульсов (с использованием линейно-частотной модуляции), второй передатчик (непрерывного излучения) применялся для подсвета цели и ЗУР. Антенная система станции ведет секторный поиск электромеханическим способом, сопровождение цели по угловым координатам и дальности производится моноимпульсным методом, а обработка сигналов - ЦВМ. Ширина диаграммы направленности антенны канала сопровождения цели составляет 1,3° по азимуту и 2,5° по углу места, канала подсвета - 1,4° по азимуту и 2,65° по углу места. Время обзора сектора поиска (120° по азимуту и 6-7° по углу места) в автономном режиме составляет 4 с, в режиме ЦУ (10° по азимуту и 7° по углу места) - 2 с.

Средняя мощность передатчика канала обнаружения и сопровождения цели при использовании квазинепрерывных сигналов составляет не менее 1 кВт, при использовании сигналов с линейно-частотной модуляцией - не менее 0,5 кВт. Средняя мощность передатчика подсвета цели - не менее 2 кВт. Коэффициент шума обзорных и пе- ленгационных приемников станции не превышал 10 дБ. Время перехода РЛС из дежурного режима в боевой составляет не более 20 с. Станция способна однозначно определять скорость цели с точностью -20… + 10 м/с. Обеспечивается селекция движущихся целей. Максимальные ошибки по дальности не превышают 175 м, среднеквадратические ошибки измерения угловых координат - не более 0,5 д.у. РЛС защищена от активных, пассивных и комбинированных помех. Аппаратура самоходной огневой установки обеспечивает блокировку пуска ЗУР при сопровождении своего самолета или вертолета.

Самоходная огневая установка 9А38 имеет пусковое устройство со сменными направляющими либо для трех ЗУР 3М9МЗ, либо для трех ЗУР 9М38.

Зенитная ракета 9М38 одноступенчатая, имеет двухрежим- ный твердотопливный двигатель (общее время работы - около 15с). Отказ от прямоточного двигателя объяснялся как неустойчивостью его работы при больших углах атаки и большим сопротивлением на пассивном участке траектории, так и сложностью его отработки, в значительной мере определившей срыв сроков создания комплекса «Куб». В силовой конструкции камеры двигателя применен металл.
