В комплексе используется более совершенная станция обнаружения и целеуказания 9С18М1 («Купол-М1»), имеющая плоскую уг- ломестную ФАР и самоходное гусеничное шасси ГМ567М, однотипное с шасси КП, самоходной огневой установки и пуско-заряжающей установки. Длина станции обнаружения и целеуказания - 9,59 м, ширина - 3,25 м, высота - 3,25 м (8,02 м в рабочем положении), масса - 35 т. В комплексе «Бук-М1» предусмотрены эффективные организационные и технические мероприятия по защите от противорадиолокаци- онных ракет. Боевые средства комплекса «Бук-М1» взаимозаменяемы с однотипными боевыми средствами ЗРК «Бук» без их доработок, штатная организация боевых формирований и технических подразделений аналогичны комплексу «Бук». В состав технологического оборудования комплекса входят: 9В95М1Э - машина автоматизированной контрольно-испытательной подвижной станции на ЗиЛ-131 и прицепе; 9В883, 9В884, 9В894 - машины ремонтно-технического обслуживания на «Урал-43203-1012»; 9В881Э - машина технического обслуживания «Урал-43203-1012»; 9Т229 - транспортная машина для 8 ЗУР (или шесть контейнеров с ЗУР) на КрАЗ-255Б; 9Т31М - автокран; МТО-АТГ-М1 - мастерская техобслуживания на ЗиЛ-131.

Комплекс «Бук-М1» принят на вооружение войск ПВО СВ в 1983 г. В том же году поступил на вооружение и ЗРК ВМФ М-22 «Ураган», унифицированный с ЗРК «Бук» по ЗУР 9М38. Комплексы семейства «Бук» предлагались к поставкам за рубеж под наименованием «Ганг».

В ходе учений «Оборона-92» ЗРК семейства «Бук» проведены успешные стрельбы по мишеням на базе БР Р-17, «Звезда» и на базе ракеты РСЗО «Смерч».

В декабре 1992 г. президент РФ подписал распоряжение о проведении дальнейшей модернизации комплекса «Бук» - создании ЗРК, неоднократно представлявшегося на различных международных выставках под наименованием «Урал». Кооперацией предприятий во главе с НИИП им. В. В. Тихонравова в 1994-97 гг. была проведена работа по созданию ЗРК «Бук-М1-2».

За счет применения новой ракеты 9М317 и модернизации других средств комплекса впервые обеспечена возможность поражения тактических БР типа «Ланс» и авиационных ракет на дальностях до 20 км, элементов высокоточного оружия, надводных кораблей на дальностях до 25 км и наземных целей (самолетов на аэродромах, пусковых установок, крупных командных пунктов) на дальностях до 15 км. Повышена эффективность поражения самолетов, вертолетов и кры

латых ракет. Границы зон поражения увеличены до 45 км по дальности и до 25 км по высоте. В новой ракете предусматривается использование инерциально-корректируемой системы управления с полуактивной радиолокационной ГСН с наведением по методу пропорциональной навигации. Стартовая масса ракеты составила 710-720 кг при массе боевой части 50- 70 кг. Новая ракета 9М317 внешне отличалась от 9М38 существенно меньшей длиной хорды крыла. Помимо применения усовершенствованной ракеты предусматривается введение в состав комплекса нового средства РЛС подсвета целей и наведения ракет с размещением антенны в рабочем положении на высоте до 22 м с использованием телескопического устройства. С внедрением РЛС подсвета целей и наведения существенно расширяются боевые возможности комплекса по поражению низколетящих целей, в частности, современных крылатых ракет.

В составе комплекса предусматривается наличие КП и огневых секций двух типов: четырех секций, каждая из которых включает по одной усовершенствованной самоходной огневой установке, несущей по четыре ЗУР и способной обеспечить одновременный обстрел до четырех целей, и по одной пуско-заряжающей установке с восемью ЗУР; двух секций, каждая из которых включает по одной РЛС подсвета и наведения, также способной обеспечить одновременный обстрел до четырех целей, и по две пуско-заряжающих установки с восемью ЗУР на каждой.

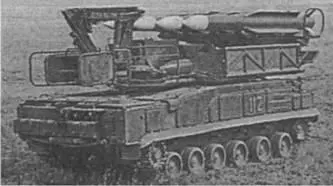

Заряжающая машина ЗРК «Бук»

Комплекс разрабатывается в двух вариантах: подвижный на гусеничных машинах семейства ГМ569 по типу примененных в предыдущих модификациях комплекса «Бук», а также перевозимый на автопоездах с полуприцепами и автомобилями КрАЗ. В последнем варианте при некотором снижении стоимости ухудшаются показатели проходимости и время развертывания ЗРК с марша возрастает с 5 до 10-15 мин.

В частности, МКБ «Старт» при проведении работ по модернизации комплекса «Бук-М» (ЗРК «Бук-М 1-2» и «Бук-М2») разработаны пусковая установка 9П619 и пуско-заряжающая установка 9А316 на гусеничном шасси, а также пусковая установка 9А318 на колесном шасси. Процесс развития семейств ЗРК «Куб» и «Бук» представляет собой прекрасный пример эволюционного развития вооружения и военной техники, обеспечивающего непрерывное повышение боевых возможностей ПВО сухопутных войск при относительно небольших затратах. К сожалению, данный путь развития создает и предпосылки к постепенному техническому отставанию. В частности, даже в перспективных вариантах комплекса «Бук» не нашли применения ни наиболее безопасная и надежная схема непрерывной эксплуатации ракеты в транспортно-пусковом контейнере, ни всеракурсный вертикальный пуск ЗУР, внедренный во всех других ЗРК сухопутных войск второго поколения. И все же, в сложных социально-экономических условиях эволюционный путь развития вооружения приходится рассматривать как практически единственно возможный, а выбор, сделанный заказчиком и разработчиками ЗРК семейств «Куб» и «Бук», как правильный. ЗРК состоит на вооружении Финляндии, Индии, России, Сирии, Югославии.

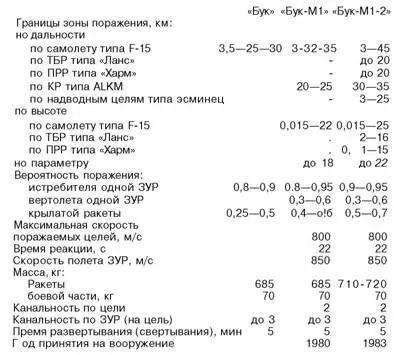

ТАКТИКО -ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В конце 60-х годов в Советском Союзе создавалась новая зенитно-ракетная система большой дальности, одновременно проектировалось три типа комплексов. В конструкторском бюро «Алмаз» разрабатывался устанавливаемый на колесное шасси ЗРК С-300П для войск ПВО страны. ЗРК С-300Ф разрабатывался в НИИ «Альтаир» для ВМФ и сухопутных войск. Комплекс С-300В, который предполагалось устанавливать на гусеничное шасси, разрабатывался в НИИ-20 Министерства радиопромышленности (в последующем переименованном в КБ «Антей»). В соответствии с тактико-техническим заданием первоначально только ЗРК С-300В должен был обладать возможностями по уничтожению тактических баллистических ракет.

Предусматривалась масштабная унификация элементов всех трех типов ЗРК. Например, для обеспечения противосамолетной обороны от целей, летящих со скоростями до 3500 км/час на высотах от 25 до 25 000 м, при дальностях от 6 до 75 км предполагалось использовать разрабатываемую МКБ «Факел» ракету В-500Р с комбинированной системой наведения. А на первом этапе создавалась упрощенная и значительно более дешевая ракета В-500К с радиокомандной системой наведения для применения на дальностях до 50 км.
