Подрыв осколочно-фугасной боевой части 3Н12 массой 57 кг производится по команде двухканального радиовзрывателя непрерывного излучения 3Э27.

Впоследствии было создано целое семейство ракет на базе 3М9, а именно: 3М9М1, 3М9М2, 3М9МЗ, 3М9МЗА и 3М9МА.

Общее время на все операции боевой работы (включение РЛС, обнаружение, захват цели на сопровождение, определение ее госпринадлежности, пуск ракет и уничтожение цели на дальней границе зоны поражения) подготовленный боевой расчет выполняет за 3 мин. Время сворачивания комплекса для занятия новой позиции составляет около 15 мин.

Сразу после принятия на вооружение комплекса «Куб» началась его модернизация. В январе 1973 г. на вооружение был принят модернизированный комплекс под шифром «Куб-М1».

В результате доработок были повышены его боевые возможности:

• расширены границы зоны поражения;

• предусмотрены прерывистые режимы работы РЛС самоходной установки разведки и наведения для защиты от противорадиолокационных ракет типа «Шрайк»;

• повышена защищенность ГСН от уводящих помех;

• улучшены показатели надежности боевых средств ЗРК;

• уменьшено примерно на 5 с работное время комплекса.

В результате следующей модернизации ЗРК (1974-76 гг.) создана модификация комплекса «Куб МЗ» со значительно повышенными боевыми возможностями:

• расширена зона поражения;

• обеспечена возможность стрельбы вдогон по целям со скоростями до 300 м/с и по неподвижным целям на высотах свыше 1000 м;

• увеличена средняя скорость полета ЗУР с 600 до 700 м/с;

• обеспечено поражение самолетов, маневрирующих с перегрузками до 8g;

• улучшена помехоустойчивость ГСН;

• уменьшена ближняя граница зоны поражения;

• увеличена на 10-15% вероятность поражения маневрирующих целей;

• улучшены надежность боевых наземных средств ЗРК и его эксплуатационные характеристики.

С 1967 г. по 1983 г. было выпущено более 500 ЗРК семейства «Куб» и несколько десятков тысяч ракет. На испытаниях и учениях выполнено более 4000 пусков ракет.

ЗРК «Куб» под шифром «Квадрат» поставлялся в вооруженные силы 25 стран (Алжир, Ангола, Болгария, Куба, Чехословакия, Египет, Эфиопия, Гвинея, Венгрия, Индия, Кувейт, Ливия, Мозамбик, Польша, Румыния, Йемен, Сирия, Танзания, Вьетнам, Сомали, Югославия и др.).

Заряжание пусковой установки

В 1998 г. предложен новый вариант модернизации комплекса «Круг». Вместо одной самоходной пусковой установки 2П25 в его состав была введена самоходная огневая установка (СОУ).

Разработано два варианта самоходной огневой установки: СОУ 9А38 с унифицированной пусковой установкой, позволяющей применять как 3 ракеты ЗРК «Куб», так и 3 новые ракеты, разработанные для ЗРК «Бук», и СОУ 9А310 с пусковой установкой, позволяющей применять 4 ракеты ЗРК «Бук».

ЗРК «Куб» с СОУ 9А38 принят на вооружение России под шифром «Куб-М4».

Вся аппаратура СОУ разработана на современной элементной базе и изготавливается по новейшим технологиям. Это позволило значительно увеличить ее надежность и срок службы. Применение для обработки информации СОУ цифровых вычислительных машин позволило упростить работу операторов и сократить экипаж СОУ до 3 человек вместо 4 в самоходной установке разведки и наведения. Снижен уровень шума и вибраций, установлен кондиционер.

Введение СОУ в состав ЗРК «Куб» вместо одной из СПУ 2П25 позволяет:

• в два раза увеличить количество огневых каналов;

• существенно повысить помехозащищенность и защиту от противорадиолокационных ракет;

• при применении новейших ракет ЗРК «Бук» значительно увеличить количество типов поражаемых целей и зоны их поражения;

• при автономной работе СОУ выдвигать ее на наиболее опасные направления, определив при этом зоны ответственности.

За счет введения в СОУ системы распознавания типа цели путем анализа спектра отраженного сигнала установка способна с высокой эффективностью поражать не только аэродинамические, но и некоторые баллистические цели, а также вертолеты, включая и зависшие. Последние доработки, сделанные в СОУ 9А310М1, позволяют обеспечить обстрел также наземных радиоконтрастных целей.

Зона поражения целей, имеющих эффективную поверхность рассеивания не менее 1 м 2 , СОУ с ракетой ЗРК «Бук» составляет:

• по высоте - от 15 м до 22 км (вместо 25 ми 14 км для ЗРК «Куб»);

• по дальности - от 3 до 35 км при скорости 830 м/с (вместо 4-24 км при скорости 600 м/с ЗРК «Куб»).

Считается целесообразным придание комплексу «Куб» вместе с СОУ еще пуско-заряжающей установки (ПЗУ), которая имеет 8 ракет (4 находятся в готовности к боевому применению, а 4 - в транспортном положении).

Комплекс «Куб» («Квадрат») успешно использовался практически во всех военных конфликтах на Ближнем Востоке. Впервые его боевое применение произошло в период с 6 по 24 октября 1973 г., когда 95 ракетами комплекса «Квадрат», ПО данным сирийской стороны, было сбито 64 израильских самолета. Исключительная эффективность ЗРК «Квадрат» определялась несколькими факторами:

• высокой помехозащищенностью комплексов с полуактивным самонаведением;

• отсутствием у израильских самолетов аппаратуры радиоэлектронного противодействия, работающей в требуемом частотном диапазоне (поставляемая из США аппаратура была рассчитана на борьбу с ранее применявшимися радиокомандными ЗРК С-75 и С-125, работающими на более длинных волнах);

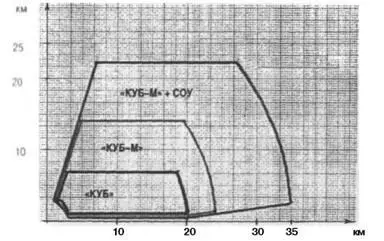

Зоны поражения ЗРК «Куб»

• высокой вероятностью попадания в цель маневренной ЗУР с прямоточным двигателем.

Не располагая техническими средствами подавления ЗРК «Квадрат», израильская авиация вынуждена была применять довольно рискованные тактические приемы. Израильтяне применили многократный вход в зону пуска с последующим поспешным выходом из нее с целью быстрого расхода боекомплекта комплекса, а затем уничтожения средств обезоруженного ЗРК. Кроме того, применялся подход истребителей-бомбардировщиков на высотах, близких к их практическому потолку, с дальнейшим пикированием в воронку «мертвой зоны» над ЗРК.

Высокая эффективность ЗРК «Квадрат» подтвердилась и в период с 8 марта по 30 мая 1974 г., когда пусками 8 ракет было уничтожено до 6 самолетов.

Комплекс «Квадрат» применялся в ходе боевых действий в Ливане в 1981-82 гг., при конфликтах на алжиро-марокканской границе, между Египтом и Ливией, при отражении американских налетов на Ливию в 1986 г., в Чаде в 1986-87 гг., в Югославии в 1999 г. В 1995 г. в ходе боевых действий в Боснии боснийскими сербами данным комплексом был уничтожен американский истребитель F-16.
