При предварительном кабельном сопряжении время переключения аппаратуры ПУ с собственного боекомплекта ЗУР на боекомплект пуско-заряжающей установки не превышало 15 с.

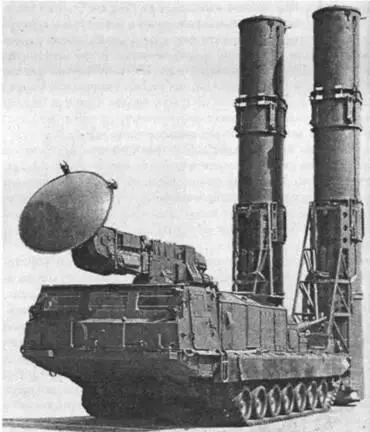

Пусковаяустановка 9А82

По передаваемым по телекодовой радиолинии с многоканальной станции наведения ракет командам и ЦУ пусковая установка обеспечивала подготовку ЗУР, отработку ЦУ смонтированной на ней антенной системой станции подсвета цели, выработку и отображение на индикаторе пуска информации О времени до входа цели в зону поражения и времени до ее выхода из зоны, передачу решения этой задачи на многоканальную станцию наведения ракет, пуск двух ЗУР, а также анализ наличия помех ГСН ЗУР и передачу его результатов на многоканальную станцию наведения ракет.

После старта ЗУР пусковая установка обеспечивала выдачу на многоканальную станцию наведения ракет информации о количестве ЗУР, стартовавших с нее и с сопряженной с ней пуско-заряжающей установки, включение антенной и передающей систем станции подсвета цели на излучение в режиме передачи команд радиокоррекции полета ЗУР, а также ее переключение на излучение в режиме подсвета цели.

Вся указанная аппаратура ПУ размещалась на гусеничном шасси «объект 830». Общая масса ПУ с боекомплектом ЗУР - 47,5 т. Расчет ПУ - 3 человека.

Пусковая установка 9А82 была предназначена для транспортирования и хранения полностью боеготовных двух ракет 9М82 в ТПК, а также для исполнения тех же операций, которые выполняет ПУ 9А83.

Пуско-заряжающая установка 9А85 предназначена для- перевозки и хранения четырех ракет 9М83 в ТПК, проведения совместно с аппаратурой ПУ 9А83 пуска ЗУР 9М83, заряжания ПУ 9А83 ракетами (с самой себя, с транспортной машины 9Т83 или с народнохозяйственных транспортных средств, с грунта, из пакета МС-160.01), а также для самозаряжания.

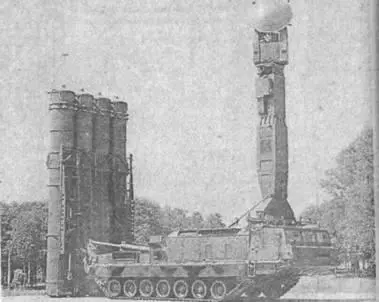

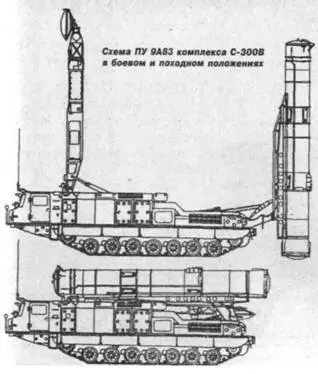

Пусковая установка 9А83 в боевом положении

Компоновка ракеты 9M83 комплекса С-300В

Время заряжания ПУ 9А83 полным боекомплектом ЗУР составляла 50-60 мин, грузоподъемность крана - 6350 кг.

По составу пуско-заряжающая установка отличалась от ПУ наличием крана, установленного вместо различной радиоэлектронной аппаратуры и станции подсвета целей. На ней находились кабели, соединявшие размещенные на ней ракеты с аппаратурой ПУ 9А93. Вместо газотурбинного агрегата электропитания на пуско-заряжающей установке применялся дизельный агрегат.

Вся аппаратура и боекомплект ЗУР располагались на гусеничном шасси «объект 835». Масса пуско-заряжающей установки с боекомплектом ЗУР- 47 т. Расчет- 3 человека.

Пуско-заряжающая установка 9А84 предназначалась для перевозки и хранения двух ракет 9М82 в транспортно-пуско- вых контейнерах, проведения совместно с аппаратурой ПУ 9А82 пуска ЗУР 9М82, заряжания этой ПУ и самозаряжания. По своему устройству она отличалась от установки 9А85 только конструкцией устройства для установки ТПК в стартовое положение, а по основным характеристикам и принципам функционирования была аналогична ей.

Зенитная управляемая ракета 9М83 предназначена для поражения самолетов (в том числе маневрирующих с перегрузками до 7-8g и в условиях радиопротиводействия) крылатых ракет, в том числе низколетящих, и баллистических ракет типа «Скад» и «Ланс», а ЗУР 9М82 - для поражения и головных частей ракет «Першинг- 1А», «Першинг-1Б», авиационных ракет типа SRAM, самолетов-постановщиков активных помех на дальностях до 100 км.

ЗУР 9М82 и 9М83 представляли собой двухступенчатые твердотопливные ракеты, выполненные по аэродинамической схеме «несущий конус» с газодинамическими органами управления первой ступени. Ракеты размещались в ТПК. Конструкция ракет была в максимальной степени унифицирована, основные отличия были связаны с применением более мощной стартовой ступени на 9М82.

В головной части ракет были размещены единые для ракет блоки аппаратуры самонаведения, неконтактное взрыва- тельное устройство (НВУ), инерциальная система управления, бортовое вычислительное устройство.

ЗУР снабжены боевой частью направленного действия. На хвостовом отсеке маршевой ступени размещались четыре аэродинамических руля и четыре стабилизатора.

В режиме централизованного управления ЗРС С-300В работала по командам, целераспределению и целеуказанию от КП (АСУ «Поляна-Д4») зенитной ракетной бригады, в которую организационно сводились зенитные ракетные дивизионы, вооруженные комплексом С-300В. В бригаде предполагалось иметь автоматизированный КП (пункт боевого управления) из состава указанной АСУ с радиолокационным постом (включавшим в себя РЛС кругового обзора 9С15М, РЛС программного обзора 9С19М2, РЛС дежурного режима 1Л13 и пункт обработки радиолокационной информации ПОРИ-П1), три-четыре зенитных ракетных дивизиона.

Каждый зенитный ракетный дивизион состоял из КП 9С457, РЛС 9С15М, РЛС 9С19М2 и четырех зенитных ракетных батарей, в каждую из которых входили одна многоканальная станция наведения ракет 9С32, две ПУ 9А82, одна пуско- заряжающая установка 9А84, четыре ПУ 9А83 и две пуско- заряжающие установки 9А85.

Фронтовые зенитные ракетные бригады С-300В должны были заменять армейско-фронтовые зенитные ракетные бригады с комплексом «Круг».

Высокие боевые возможности и мобильность зенитных ракетных систем С-300В неоднократно были подтверждены учебно-боевыми стрельбами и на специальных учениях.

Создание ЗРС С-300В явилось значительным отечественным научно-техническим достижением, опережающим зарубежные замыслы.

Разработанная в последние годы зенитная ракетная система «Антей-2500» обеспечивает возможность перехвата баллистических ракет с дальностью до 2500 км, максимальная дальность поражения аэродинамических целей увеличена до 200 км. В состав системы «Антей-2500» входят командный пункт 9С457М, РЛС кругового обзора 9С15М2, РЛС программного обзора 9С19М, многоканальные станции наведения ракет 9С32М, пусковые установки 9А83М, ЗУР 9М83М и 9M82M. Система способна одновременно обстреливать 24 аэродинамических цели или 16 баллистических ракет с ЭПР 0,02 м 2 , летящих со скоростями до 4500 м/с.

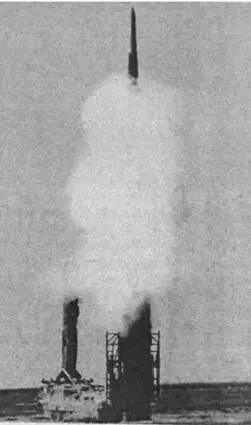

Пуск ракеты из комплекса -Антей-2500-
