Николай Василии - Зенитные ракетные комплексы

Для повышения эффективности противовоздушной обороны ЗРК «Хок» может использоваться совместно с ЗРК «Пэтриот» для прикрытия одной площади. Для этого командный пункт «Пэтриота» был модернизирован для обеспечения возможности управления «Хок». Программное обеспечение было изменено таким образом, чтобы при анализе воздушной обстановки определялся приоритет целей и назначалась наиболее целесообразная ракета. В мае 1991 г. были проведены испытания, в ходе которых командный пункт ЗРК «Пэт- риот» демонстрировал возможности по обнаружению тактических баллистических ракет и выдаче ЗРК «Хок» целеуказания на их уничтожение.

Тогда же проводились испытания возможности использования для обнаружения тактических баллистических ракет типа СС-21 и «Скад» специально модернизированной для этих целей трехкоординатной РЛС AN/TPS-59. Для этого был существенно расширен сектор обзора по угловой координате с 19° до 65°, увеличена дальность обнаружения до 742 км по баллистическим ракетам, а максимальная высота увеличена до 240 км. Для поражения тактических баллистических ракет предлагалось использовать ракету MIM-23K, имеющую более мощную боевую часть и модернизированный взрыватель.

Программа модернизации HMSE (HAWK Mobility, Survivability and Enhancement), предназначенная для повышения мобильности комплекса реализовывалась в интересах военно-морских сил с 1989 по 1992 г. и имела четыре основные особенности. Во-первых, была модернизирована пусковая установка. Все электровакуумные приборы были заменены на интегральные микросхемы, широко использовались микропроцессоры. Это позволило улучшить боевые характеристики и обеспечить цифровую линию связи между пусковой установкой и командным пунктом взвода. Доработка позволила отказаться от тяжелых многожильных кабелей управления и заменить их обычной телефонной парой.

Во-вторых, пусковая установка была модернизирована таким образом, чтобы обеспечить возможность передислокации (транспортировки), не снимая с нее ракет. Это значительно сократило время приведения пусковой установки из боевого положения в походное и из походного в боевое за счет исключения времени на перегрузку ракет.

В-третьих, была модернизирована гидравлика пусковой установки, что повысило ее надежность и снизило энергопотребление.

В-четвертых, была введена система автоматического ориентирования на гироскопах с использованием ЭВМ, что позволило исключить операцию ориентирования комплекса, уменьшая тем самым время приведения в боевое положение. Проведенная модернизация позволила вдвое уменьшить количество транспортных единиц при смене позиции, более чем в 2 раза уменьшить время перевода из походного положения в боевое, повысить надежность электроники пусковой установки в 2 раза. Кроме того, модернизированные пусковые установки подготовлены к возможному использованию ракет «Спарроу» или AMRAAM. Наличие цифровой вычислительной машины в составе пусковой установки позволило увеличить возможное удаление пусковой установки от командного пункта взвода с 110 м до 2000 м, что повысило живучесть комплекса.

ПУ с ЗУР MIM-23

ПУ с ЗУР AMRAAM

Ракета ЗРК «Хок» MIM-23 не требует проведения проверок или обслуживания в полевых условиях. Для проверки боеготовности ракет периодически проводится выборочный контроль на специальном оборудовании.

Ракета одноступенчатая, твердотопливная, выполнена по схеме «бесхвостка» с крестообразным расположением крыльев. Двигатель имеет два уровня тяги: на участке разгона - с максимальной тягой и в последующем - с пониженной.

Для обнаружения целей на средних и больших высотах используется импульсная РЛС AN/MPQ-50. Станция снабжена устройствами помехозащиты. Анализ помеховой обстановки перед излучением импульса позволяет выбрать свободную от подавления противником частоту. Для обнаружения целей на малых высотах служит РЛС непрерывного излучения AN/MPQ-55 или AN/MPQ-62 (для ЗРК после второй фазы модернизации).

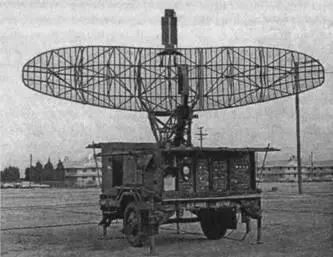

Станция разведки целей AN/MPQ-50

РЛС используют непрерывный линейно-частотно-модулированный сигнал и измеряют азимут, дальность и скорость цели. Радиолокаторы вращаются со скоростью 20 об./мин и синхронизируются таким образом, чтобы исключить появление непросматриваемых зон. Радиолокатор обнаружения целей на малых высотах после доработки по третьей фазе способен определять дальность и скорость цели за один просмотр. Это было достигнуто за счет изменения формы излучаемого сигнала и применения цифрового процессора сигнала, использующего быстрое преобразование Фурье. Процессор сигнала реализован на микропроцессоре и размещен непосредственно в низковысотном обнаружителе. Цифровой процессор выполняет многие функции по обработке сигнала, которые раньше выполнялись в батарейном пункте обработки сигналов, и передает обработанные данные на батарейный командный пункт по стандартной двухпроводной телефонной линии. Применение цифрового процессора позволило избежать применения громоздких и тяжелых кабелей между низковысотным обнаружителем и батарейным командным пунктом.

Цифровой процессор производит корреляцию с сигналом запросчика «свой-чужой» и идентифицирует обнаруженную цель как противника или как свою. Если цель - противник, процессор выдает целеуказание одному из огневых взводов на обстрел цели. В соответствии с полученным целеуказанием радиолокатор подсвета цели разворачивается в направлении на цель, производит поиск и захват цели на сопровождение. Радиолокатор подсвета - станция непрерывного излучения - способна обнаруживать цели со скоростями 45-1125 м/с. Если радиолокатор подсвета цели не способен определить дальность до цели из-за постановки помех, то она определяется с помощью AN/MPQ-51, работающей в диапазоне 17,5- 25 ГГц. AN/MPQ-51 используется только для определения дальности пуска ракеты, особенно при подавлении дально- мерного канала AN/MPQ-46 (или AN/MPQ-57B в зависимости от этапа модернизации) и наведении ЗУР на источник помех. Информация о координатах цели передается на пусковую установку, выбранную для обстрела цели. Пусковая установка разворачивается в направлении на цель, и происходит предстартовая подготовка ракеты. После того как ракета готова к старту, процессор управления через радиолокатор подсвета выдает углы упреждения, и происходит пуск ракеты. Захват сигнала, отраженного от цели головкой самонаведения, происходит, как правило, до пуска ракеты. Ракета наводится на цель по методу пропорционального сближения, команды наведения вырабатываются полуактивной головкой самонаведения, использующей принцип моноимпульсной локации.
