Комплекс разработан в рамках принятой в конце 90-х годов правительством Республики Польша «Концепции развития вооруженных сил до 2012 года». ЗРК разработан на базе системы С-125 российского производства.

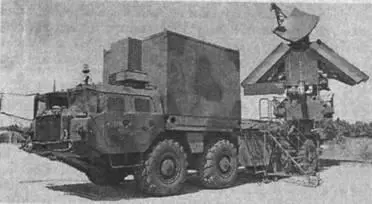

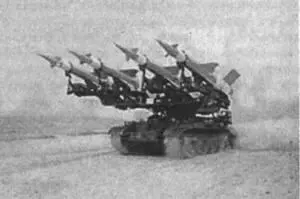

Первый этап модернизации «Невы» был предпринят в 1992 г. в г. Торуне, до этого времени российский производитель не соглашался на какие-нибудь изменения конструкции. Этап заключался в монтаже пусковой установки на шасси танка Т-55, а антенная система, входящая в состав ЗРК, размещалась на колесном шасси от ракетной системы «Скад» (типа МАЗ). Появилась возможность сделать комплекс самоходным.

Очередной этап модернизации начался в 1996 г. За исключением ракет в комплексе «Нева» заменено практически все. Концепция и проект модернизации сделан инженерами Военной инженерной академии. В работе приняли участие также специалисты из войск ПВО и ученые. Базой стал г. Зелонце. В новом комплексе «Нева-SC» (System Cyfrowy - цифровая система) имеется два процессора обработки информации о курсе цели и ракет, которые также предназначены для борьбы с помехами. Их вычислительная производительность равна нескольким тысячам обычных компьютеров. Они позволяют обнаружить воздушную цель даже в сложной помеховой обстановке.

Модернизация позволила повысить дальность обнаружения целей. Дальность поражения осталась прежней, так как она, в основном, определяется мощностью двигательной установки ракеты, а она не модернизировалась.

В старой «Неве» аппаратура приема-передачи занимала более десяти шкафов. После модернизации она занимает всего лишь 1 м 3 . Изменена система индикации. Четыре монитора, необходимых операторам сопровождения цели, заменены на один. На нем в цифровом виде отображается информация как с радиолокационного, так и с телевизионного каналов. Вместо ручного слежения за целью используется джойстик. На мониторе офицера наведения наложен дополнительный экран с возможностью переключения режимов отображения. Упрощен выбор режима работы радиолокационных средств при ведении борьбы с помехами.

В результате модернизации уменьшен на половину штат расчета СНР и количество тягачей типа КрАЗ и ЗиЛ, которые служили как средство тяги. ЗРК «Нева-SC» оснащен новой тренажной аппаратурой и нет необходимости иметь специальную тренажную кабину. Информацию о воздушной обстановке ЗРК получает с дальности до 300 км со станции разведки NUR польского производства, относящейся к третьему поколению.

Пусковая установка и антенная система не нуждаются в точном горизонтировании. Аппаратура наведения учитывает ошибки горизонтирования и автоматически вносит поправки на угол отклонения. Это особенно важно, когда комплекс будет действовать на пересеченной местности и зимой. Появилась возможность транспортировки дополнительных ракет на пусковых установках (до этого использовались специальные транспортно-заряжающие машины). Это позволяет быстро уйти из-под удара противника на 2-3 км, быстро развернуться и сразу начать боевые действия.

Конструктивные решения «Невы» (т.е. обработка сигналов сопровождения целей и ракет, аппаратура тренажа) выполнены на современном техническом уровне.

Модернизация ЗРК «Нева» охватила практически все его элементы, кроме антенной системы и самих ракет. Наибольшие усилия предприняты для увеличения маневренности комплекса. Это сделано путем установки пусковых установок на шасси. Хотя первоначально пробовали устанавливать «Неву» на гусеничные шасси, окончательный вариант- колесные шасси, на котором размещались ракеты R-300 «Скад». Однако по-прежнему остается вероятность установки пусковых установок на гусеничное шасси, так как устаревших шасси много и есть ремонтная база.

«Нева-SC» на колесном шасси

Модернизированная «Нева» по замыслу разработчиков будет являться эффективным средством поражения до 2015 г. Возросла, в частности, эффективность и темп стрельбы комплекса. Модернизация позволила сократить число пусковых установок в дивизионе с четырех до трех (по 4 боеготовых ЗУР) и одновременно увеличить число перевозимых ракет до восьми. Достигнуто снижение количества транспортных средств ЗРК - всего 11. Новая «Нева» более устойчива к помехам и, как первый собственный ЗРК, получила собственную систему опознавания госпринадлежности, производимую по лицензии Thomson-CSF. Компьютеризация и упрощение обслуживания позволило уменьшить состав боевого расчета ЗРК. Для расчета СНР штат снизился с 22 до 6 человек. Боевой расчет - 3 человека, на 2 меньше, чем ранее. Недостатком является старая антенна, которая в значительной степени ограничивает боевые возможности комплекса. Решающее влияние на это оказывают ограниченные финансовые возможности.

Современная антенна улучшила бы боевые возможности «Невы», однако техника этого класса вооружения дорога и не производится в Польше Финансовые причины привели к отказу от модернизации ракет.

Новая «Нева» может стать польским прорывом в экспорте вооружения. Комплекс является одним из самых распространенных в мире, как и американский ЗРК «Хок». Считается, что выпущено около 1200 ЗРК С-125.

(РОССИЯ)

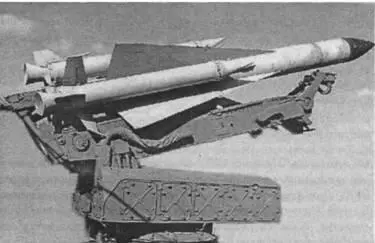

Зенитная ракетная система большой дальности С-200 (SA-5 «Gammon») предназначена для борьбы с современными и перспективными воздушными целями: самолетами ДРЛО и управления, воздушными элементами разведывательно-ударных комплексов, высотными скоростными самолетами-разведчиками типа SR-71, постановщиками помех и другими пилотируемыми и беспилотными средствами воздушного нападения в условиях интенсивного радиопротиводействия. Система всепогодная и может эксплуатироваться в различных климатических условиях.

Разработка комплекса начата в 50-х годах в КБ-1 (ныне «Алмаз»). Генеральный конструктор А. Расплетин. Зенитная управляемая ракета была разработана в КБ «Факел», генеральный конструктор П. Грушин.

Первые дивизионы С-200А («Ангара») были развернуты с 1963 по 1964 гг. в предместьях Таллина. Всего было развернуто 1950 пусковых установок. Однако начало широкого развертывания С-300 привело к сокращению числа дивизионов С-200 до 500 пусковых установок в 1996 г. За время своего существования ЗРС С-200 многократно модернизировалась: в 1970 г. поступил на вооружение С-200В («Вега») и в 1975 г. - С-200Д («Дубна»). В ходе модернизаций были значительно увеличены дальность стрельбы и высота поражения цели (с 20 до 41 км).
