Николай Василии - Зенитные ракетные комплексы

Испытания комплекса начались в 1961 г., тогда же он был принят на вооружение войск ПВО Советской Армии. В то же время для Военно-Морского Флота были разработаны корабельные варианты комплекса Ml «Волна» (SA-N-1A) и Ml «Волна М» (SA-N-3).

Двухступенчатая твердотопливная ракета 5В24 выполнена по нормальной аэродинамической схеме. Управление ее полетом осуществляется с помощью команд, формируемых станцией наведения ракет и передаваемых по радиолинии управления на борт. Ракета имеет твердотопливный стартовый двигатель, время работы которого до сбрасывания - 2,6 с. Маршевый двигатель также твердотопливный, запускается после окончания работы стартового и работает 18,7 с. После сброса стартового ускорителя ракета начинает принимать команды управления для наведения в точку встречи с целью. Первая ступень (стартовый двигатель) представляет собой пороховой реактивный двигатель ПРД-36 (14 пороховых шашек общей массой 280 кг). Двигатель второй ступени представляет собой пороховую шашку весом 125 кг. Боевая часть 4Г90 осколочно-фугасная, с готовыми поражающими элементами весом 60 кг (32 кг - взрывчатое вещество и 22 кг - поражающие элементы). На ракете используется доплеровский радиовзрыватель.

Радиус разлета осколков по целям типа F-4 составляет 12,5 м. Ракета имеет радиовзрыватель, снятие первой ступени предохранения которого осуществляется после того, как ракета удалится на 300 м от пусковой установки. Если ракета не поразила цель, она самоликвидируется.

В 1964 г. на вооружение была принята новая ракета 5В27. Она отличалась от предыдущей конструкцией маршевого двигателя и имела новую более мощную боевую часть 5Б18 массой 72 кг. За счет этого увеличилась скорость ракеты и размеры зоны поражения.

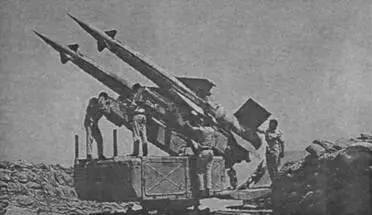

Пусковая установка 5П71 египетских сил ПВО

Для обнаружения и сопровождения воздушных целей, а также для передачи команд управления на ЗУР служит станция наведения ракет СНР-125, которая работает в I-диапазоне волн (8,9-9,46 ГГц). Она имеет антенны специальной конфигурации, расположенные таким образом, чтобы уменьшить влияние отражений от земли. Максимальная дальность обнаружения целей составляет 110 км. Ширина диаграммы направленности антенн 12°х1,5°. Антенны имеют устройство механического сканирования луча, что позволяет одновременно осуществлять просмотр определенного участка пространства. СНР позволяет одновременно наводить на цель одну или две ракеты. Для обеспечения возможности работы в условиях помех станция оборудована телевизионной оптической камерой, позволяющей обнаруживать цели на дальностях до 25 км, а также контролировать результаты стрельбы.

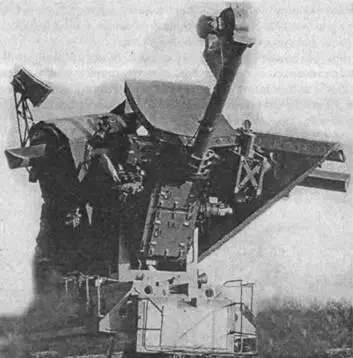

Антенный пост станции наведения ракет СНР-125

В составе комплекса используются пусковые установки 5П71 или 5П73. На одной пусковой установке 5П71 размещается 2 ЗУР, на ПУ 5П73 - 4 ЗУР. Время заряжания - 1 мин.

Для транспортировки и заряжания ракет используется транспортно-заряжающая машина на базе грузового автомобиля повышенной проходимости ЗиЛ-131 или ЗиЛ-157 (ранние версии). Характеристики ракеты и боевой части позволяют производить обстрел как наземных, так и надводных ра- диолокационно наблюдаемых целей.

Для раннего обнаружения целей в состав дивизиона включена двухкоординатная радиолокационная станция кругового обзора П-15 С-диапазона (810-950 МГц). Она имеет две расположенные друг над другом параболические антенны и ширину диаграммы направленности в вертикальной плоскости 5°, а в горизонтальной - 2° . Многие дивизионы комплектуются РЛС П-15М, которая отличается тем, что антенна может устанавливаться на вышке высотой от 20 до 30 м. Это повышает дальность обнаружения маловысотных целей.

Для определения высоты сопровождаемых целей используется радиолокационный высотомер ПРВ-11, работающий в Е-диапазоне (2,5-2,7 ГГц). Максимальная дальность обнаружения составляет 180 км, максимальная высота обнаружения - 32 км.

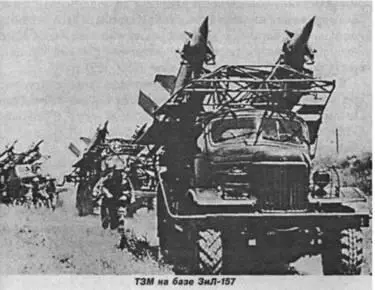

ТЗМ на базе ЗиЛ-157

Первое боевое применение комплекса зарегистрировано в 1970 г. В Египте для прикрытия зоны Суэцкого канала и других важных административных центров были развернуты 18 дивизионов. До перемирия ООН, заключенного в том же году, с помощью С-125 было сбито 5 самолетов типа «Фантом» F-4A.

Главное боевое испытание комплекс прошел в 1973 г., когда Сирия и Египет использовали большое число комплексов против израильской авиации. К началу войны египтяне имели 146 зенитных ракетных дивизионов, причем примерно третью часть из них составляли С-125. Во время этой войны арабская ПВО израсходовала 2100 ракет С-75, С-125, «Квадрат». Ими были сбиты 46 израильских самолетов, причем 6 из них - комплексом С-125. В ходе войны некоторые комплексы были неповрежденными захвачены израильтянами и переданы американским экспертам для детального изучения.

С 1973 г. С-125 использовался Вооруженными Силами Ирака (во время войны в Персидском заливе 1980-1988 гг.), Сирии (для противовоздушной обороны долины Бекаа), Ливии (для отражения налетов авиации ВМС и ВВС США в 1986 г.), Анголы (для борьбы с южноафриканской авиацией). Комплекс использовался также Вооруженными Силами Ирака во время войны в Персидском заливе 1990-1991 гг.

8 дивизионов С-125 использовались для обороны Белграда при отражении налетов авиации НАТО против Югославии. По сообщению некоторых источников, именно с помощью С-125, оборудованного тепловизором фирмы «Филипс», был сбит самолет-невидимка F-117.

ЗРК С-125 экспортировался во многие страны мира: Афганистан, Анголу (3-ЗРК), Алжир (5), Болгарию, Венгрию (6), Вьетнам (40), Египет (55), Йемен (3), Индию (12), Ирак, Корею (8), Кубу (12), Ливию, Мали (3), Мозамбик (3), Перу (2), Польшу, Сирию (40), Танзанию (5), Чехию, Финляндию (3), Эфиопию (8), Югославию (8). На экспорт комплекс поставлялся под названием «Печора».

В России он уже снят с вооружения, однако во многих странах он продолжает оставаться на вооружении.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ С-125М1

Дальность обнаружения максимальная, км 80 Дальность поражения целей, км:

максимальная 25

минимальная 2,5 Высота поражения, км:

максимальная 18

минимальная 0,02 Вероятность поражения цели 0,4-0,7 Скорость обстреливаемой цели максимальная, м/с:

навстречу 700

вдогон 300 Время приведения в готовность №1, мин:
