Николай Василии - Зенитные ракетные комплексы

Как и многие первые ракетные системы оружия, система С-25, которую Н. С. Хрущев называл «московский частокол», имела очевидные недостатки еще на стадии развертывания. Средства системы были равномерно распределены по периферии Москвы без усиления наиболее вероятных направлений нападения (Северного и Западного). Недостаточная плотность огня могла не предотвратить прорыва превосходящих сил или оборона могла быть прорвана еще до подхода основных сил бомбардировочной авиации. Хотя система никогда не использовалась в боевом режиме, нет оснований считать, что С-25 была хорошо защищена от средств РЭБ. В то время как авиация США и Великобритании получила значительный боевой опыт использования средств РЭБ во время второй мировой войны и в Корее, в СССР они были в зачаточном состоянии.

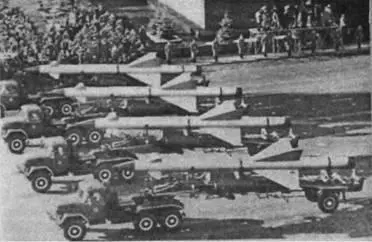

ЗУР В-300 на параде 7 ноября 1960г.

Это обусловливало слабую защиту системы С-25 от электронного подавления и других методов РЭБ. Выбор фиксированной конфигурации боевых позиций ограничивал развитие системы и ее усовершенствование. Огромные командные бункеры, приспособленные для размещения на них антенной системы РАС Б-200, ограничивали азимутальные возможности станции. Система С-25 могла поражать дозвуковые цели, летящие со скоростью до 1000 км/ч, хотя на. вооружении появились бомбардировщики со сверхзвуковой скоростью. И наконец, в середине 50-х годов в США и СССР были разработаны ракеты, запускаемые вне зоны поражения ПВО: американская AGM-28F «Hound Dog» и советская Х-20 (AS-3 «Kangaroo»). Они представляли угрозу, поскольку имели значительно меньшую отражающую РЛ-поверхность и могли запускаться за пределами зоны поражения системы С-25. Недостатки и большая стоимость системы С-25 стали причиной отказа от развертывания ее вокруг Ленинграда.

Система С-25 состояла на вооружении почти 30 лет, хотя ее эффективность продолжала падать. В 80-х годах на смену ей пришла система С-300П (SA-10 «Grumble»).

(РОССИЯ)

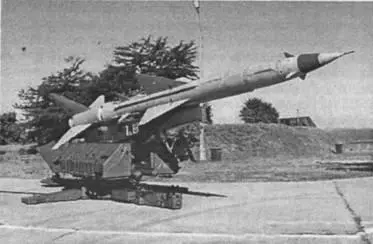

Зенитно-ракетный комплекс С-75 (SA-2 «Guideline») предназначен для поражения воздушных целей на средних и больших высотах на встречных курсах и вдогон. Перевозимый (буксируемый) комплекс разрабатывался для прикрытия важных административно-политических и промышленных объектов, войсковых частей и соединений. С-75 одноканален по цели и трехкана- лен по ракете, т. е. одновременно способен сопровождать одну цель и наводить на нее до трех ракет.

Разработка комплекса начата в 1953 г. в КБ-1 (ныне «Алмаз»). Генеральный конструктор А. Расплетин. Зенитная управляемая ракета была разработана в КБ «Факел», генеральный конструктор П. Грушин. Комплекс создавался на базе технических решений, реализованных при разработке системы С-25. Пусковая установка - однобалочная с переменным углом старта ракеты и электроприводом для разворота по углу и азимуту - спроектирована в ленинградском ЦКБ-34.

В 1955 г. создан опытный полигонный вариант комплекса и произведены первые пуски ракет. К середине 1956г. был создан экспериментальный образец передвижной станции наведения ракет. Весь комплекс размещался в шести кабинах. Аппаратные кабины размещались в автомобильных фургонах, приемо-передающая аппаратура с антеннами - на артиллерийской повозке КЗУ-16, пусковые установки для перевозки устанавливались на специальные колесные шасси. Комплекс имел шесть пусковых установок, которые размещались по кругу вокруг станции наведения ракет (СНР).

В 1957 г. комплекс под названием СА-75 «Двина» поступил на вооружение войск ПВО страны. Радиолокатор системы (станции наведения ракет) работал в Е-диапазоне. Комплекс производил обстрел цели ракетами В-750 (1Д) и В-750В (13Д).

Разработка ЗРК средней дальности С-75 «Десна» началась в 1956 г., а опытный полигонный образец создали в 1957 г.

Учитывая недостатки ЗРК СА-75 и другие причины, новый комплекс С-75 проектировался с размещением аппаратурной части в буксируемых кузовах-фургонах, установленных на шасси автомобильного прицепа. Комплекс производил обстрел целей ракетами нового типа В-750ВН (13Д) и имел расширенную зону поражения по сравнению с предшественником.

С началом серийного производства и поставок в войска трехкабинного варианта комплекса С-75 «Десна» производство СА-75 было свернуто.

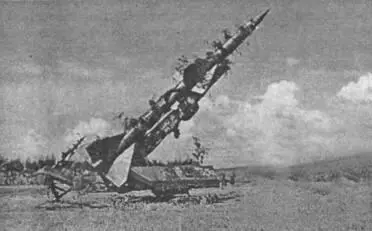

Замаскированная ПУЗРК С- 75 вьетнамских сил ПВО

Война во Вьетнаме послужила причиной проведения ряда доработок на комплексе «Двина». Всего было проведено 6 опытно-конструкторских разработок с практическим испытанием на полигоне и последующим внедрением на технике во Вьетнаме. Был введен режим ложного пуска, т. е. включение передатчика радиокоманд управления ракетой без пуска ракеты. Приняв такой сигнал на свой разведприемник, летчики тактической авиации совершали противоракетный маневр и тем самым отличались от самолетов стратегической авиации, которые таких маневров делать не могли.

Следующей модификацией стал комплекс С-75М «Волхов», который отличался от предыдущих типом используемых ракет В-755 (20Д и 20ДП), а также наличием на приемо-передающей кабине двух параболических антенн. В новой ракете вместо двух антенн в радиовзрывателе применялись четыре, а также была несколько изменена конструкция маршевого двигателя ракеты. Станция наведения ракет работала в G-диапазоне волн. На азимутальной антенне широкого луча были установлены параболические антенны узкого луча, что повышало возможности комплекса при работе по малоразмерным целям и в условиях помех. Комплекс позволял вести обстрел целей в условиях активных и пассивных помех. С-75М поступил на вооружение войск ПВО в мае 1961 г., в 1962 г. принят на вооружение ПВО сухопутных войск. Комплексу придавалась кабина связи и сопряжения с АСУ, которая позволяла вести работу станции наведения ракет в режиме автоматизированного внешнего целеуказания. Применение автоматизированных систем управления позволило повысить эффективность боевого использования ЗРК.

Позднее были разработаны варианты комплекса С-75М2, С-75МЗ, отличавшиеся типом используемых ракет (20Д, 5Я23) и введением новых режимов работы СНР-75 для защиты от помех. Комплекс многократно дорабатывался, на последнем этапе на приемо-передающую кабину был установлен телеоптический визир. Телевизионная камера позволяла обстреливать цели в условиях радиоэлектронного подавления СНР-75.

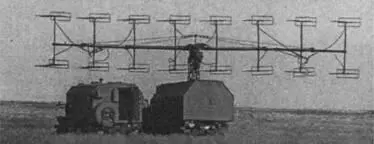

Станция разведки целей П-1В
