Николай Василии - Зенитные ракетные комплексы

ЗРК состоит на вооружении итальянских ВВС, Королевских ВВС Тайваня, испанских ВВС с ракетами Aspide 2000.

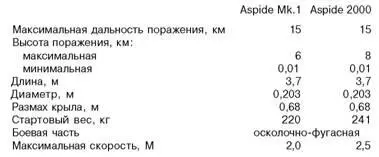

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(ИТАЛИЯ)

Буксируемая зенитная ракетная система средней дальности предназначена для противовоздушной обороны боевых порядков бригады. Она включает пост управления огнем батареи и буксируемую пусковую установку.

Пост управления огнем батареи (командный пункт с расчетом из двух человек) смонтирован на шасси грузовика повышенной проходимости и совмещен с РЛС обнаружения целей, смонтированной на том же грузовике. Двухкоординатная РЛС способна обнаруживать (на дальности до 50 км), опознавать (определять государственную принадлежность) и сопровождать до 100 целей. Антенна РЛС поднимается на мачте на высоту до 10 м.

Модуль поста управления огнем расположен позади мачты антенны и контролирует воздушную обстановку по данным РЛС обнаружения, состояние пусковых установок и команды управления от вышестоящего командного пункта. Вся информация отображается на цветном дисплее. Пост оборудован навигационной системой GPS, обеспечивающей точное определение места положения.

Трассы сопровождаемых целей располагаются по приоритетам с учетом оцененных угроз. Выбранная для обстрела цель назначается к одной из четырех пусковых установок Aspide. Если требуется, данные по сопровождаемым целям могут автоматически передаваться на другие средства противовоздушной обороны по радиолинии через специальный терминал на дальности до 10 км.

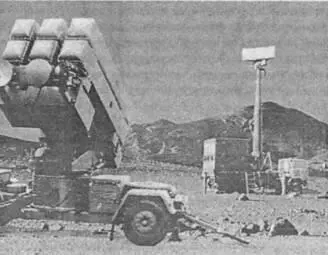

Необслуживаемая (без экипажа) буксируемая пусковая установка Aspide LU имеет 6 ракет в транспортно-пусковых контейнерах. Управление ею осуществляется с командного пункта по телефонной линии на дальности до 1000 м или по радиорелейной линии на дальности до 5000 м. Ракеты располагаются по три в два ряда. Здесь же монтируется радиолокатор подсвета цели.

После получения данных целеуказания ПУ автономно разворачивается в направлении на цель, осуществляет захват, сопровождение цели и производит обстрел. Каждая ПУ может осуществлять обстрел одной цели, т. е. одновременно батареей может обстреливаться до 6 целей.

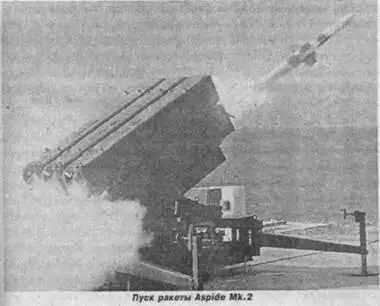

Пуск ракеты Aspide Mk/2

Система может использовать одноступенчатые твердотопливные ракеты Aspide Mk.l или Aspide 2000. Наведение радиолокационное полуактивное, с помощью головки самонаведения. Взрыватель контактного типа.

Фирма Selenia разработала новую модификацию своего комплекса ПВО малой дальности Aspide, оснастив ракету Aspide Mk.2 активной радиолокационной головкой самонаведения (ГСН).

Серийное производство ракеты и замену ею старой планировалось начать в 1995 г.

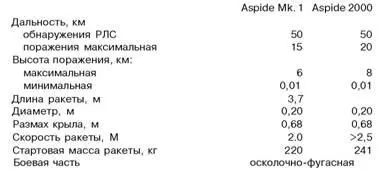

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(НОРВЕГИЯ)

Передвижной зенитный ракетный комплекс средней дальности предназначен для поражения воздушных целей на малых и средних высотах в любых погодных условиях.

Разработка комплекса была начата в 1989 г. и закончена в 1993 г. полигонными испытаниями. С 1994 г. ЗРК поступает на вооружение ВВС Норвегии. NASAMS (Norwegian Advanced Surface-to-air Missile System) должен заменить комплекс «Усовершенствованный Хок». Он разработан норвежской фирмой «Норск форсвартекнолоджи AS» совместно с американской фирмой «Хьюз эркрафт». Для уменьшения затрат на его создание было принято решение не заниматься проектированием новых ЗУР, радиолокационной станции и пункта управления, а модернизировать имеющиеся на вооружении образцы. С этой целью фирмы были выбраны американская ракета AMRAAM (AIM-120A) класса «воздух-воздух», трех- координатная РАС AN/TPQ-36A и центр управления огнем норвежского варианта комплекса «Усовершенствованный Хок» - NOAH (Norwegian Adapted Hawk).

По ряду показателей, характеризующих боевые возможности, новый комплекс превосходит аналогичные ЗРК «Усовершенствованный Хок». Он обладает большей степенью унификации оборудования и возможностью сопряжения с другими системами. Численность обслуживающего персонала составляет только 25% расчета ЗРК «Усовершенствованный Хок». NASAMS способен одновременно сопровождать и поражать большее количество целей, уменьшено время реакции и перевода комплекса из походного положения в боевое.

В качестве ЗУР в NASAMS используется модифицированная американская ракета AMRAAM (Advanced Medium Range Air-to-Air Missile).

Ракета выполнена по нормальной аэродинамической схеме и состоит из трех отсеков: головного, боевой части и хвостового. Основная часть бортовой аппаратуры сосредоточена в головном отсеке. Управление ЗУР осуществляется с помощью комбинированной системы наведения: командно-инерциального на начальном участке траектории полета и активного радиолокационного самонаведения - на конечном. Если цель не маневрирует, то ракета совершает автономный полет с помощью инерциально- измерительного блока (выполнен на миниатюрных гироскопах, имеет массу около 1,4 кг). При этом она движется по траектории, заложенной в память бортовой ЭВМ перед пуском. В случае маневра цели на ЗУР с земли подаются команды коррекции в соответствии с изменением текущих координат цели. Команды принимаются бортовым приемником командной линии связи, антенна которого расположена на сопловом блоке ракеты.

Захват цели радиолокационной головкой самонаведения ЗУР (ее передатчик выполнен на лампе бегущей волны) происходит на расстоянии до 20 км от точки встречи, после чего осуществляется ее активное самонаведение.

Ракета оснащена осколочно-фугасной боевой частью, подрыв которой производится активным радиолокационным или контактным взрывателем. Управление ГСН, а также выработка команд на автопилот и взрыватели осуществляются быстродействующей бортовой микро-ЭВМ, работающей с тактовой частотой 30 МГц и имеющей емкость памяти 56 000 16-разрядных слов.

Общий вид ЗУР AMRAAM

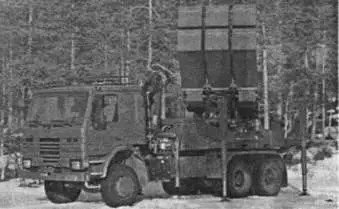

В ЗУР применяется двухрежимный твердотопливный двигатель, снаряжаемый топливом на основе полибутадиена с концевыми гидроксильными группами и имеющий пониженное дымообразование. ЗУР хранятся, перевозятся и запускаются из транспортно-пусковых контейнеров. Пакет из шести таких ТПК размещается на пусковой установке, смонтированной на автомобиле повышенной проходимости «Скания» (колесная формула 6x4). Пуск ракет осуществляется при фиксированном угле места 30°. В походном положении транспортно-пусковые контейнеры с ЗУР располагаются горизонтально. Для повышения живучести комплекса предполагается рассредоточение ПУ от позиций пункта управления и РАС на расстояние до 25 км, при этом связь с установками может быть организована по кабельной, волоконно-оптической или цифровой линии связи.
