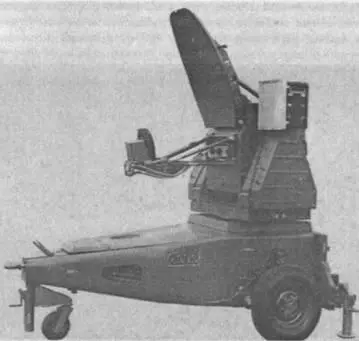

РЛС сопровождения «Блайндфайер-2000»

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЛС «Блайндфайер-2000»

Дальность обнаружения целей, км 12

Рабочая частота, ГГц 30-40

Излучаемая импульсная мощность, кВт 40

Частота повторения импульсов, Гц 4000

Использование в комплексе двух независимых передатчиков команд (на станции «Блайндфайер-2000» и пусковой установке), а также двух устройств сопровождения цели (оптико- электронное и радиолокационное) позволяет производить обстрел двух целей одновременно.

Оптико-электронное устройство сопровождения цели

Обработка информации, поступающей от РЛС «Даггер» или через единую информационную сеть ПВО, пуск ракет и их наведение осуществляется автоматически с помощью специального вычислительного устройства. Однако в случае необходимости оператор может самостоятельно выявить наиболее опасную цель и произвести ее обстрел в ручном режиме. Кроме того, наличие специального прицельного устройства позволяет расчету ЗРК определять угловые координаты (азимут и угол места) визуально обнаруженной цели (когда другие источники информации отсутствуют) и передавать их на одно из средств сопровождения.

Ручной режим захвата используется также при развертывании комплекса на новой позиции, при первоочередном развертывании пусковой установки.

Как указывалось выше, все три элемента системы комплекса «Рапира-2000» используют общую ходовую базу - одноосные прицепы, которые имеют не только хорошую грузоподъемность, но и малую заметность благодаря сглаженным формам.

Каждый полуприцеп имеет собственный дизель-генератор, воздухоохладитель и оборудование для жидкостного охлаждения.

Полуприцепы соединены между собой оптико-волоконным кабелем, что увеличивает устойчивость работы при воздействии электромагнитного импульса.

Все оборудование широко стандартизировано, включая и источники питания, легко тестируется, заменяется.

Ракета Мк.2 заменила более раннюю версию ракеты Mk.l в 1990 г. Внешне она очень похожа на предшественницу, хотя все главные элементы либо прошли глубокую модернизацию, либо заменены. Новый ракетный двигатель обеспечивает 10-летнее хранение ракеты без проведения какого-либо технического обслуживания.

Существует две модификации ракеты Мк.2: Мк.2А и Мк.2В. В модификации Мк.2А осталась полуброневая боевая часть (как в Mk.l) с контактным взрывателем. Модификация Мк.2В может иметь боевую часть двух типов: осколочно-фугасную с лазерным (дистанционным) взрывателем, предназначенную для поражения малоразмерных целей, крылатых и противорадиолокационных ракет; и полубронебойную боевую часть с контактным взрывателем замедленного действия для уничтожения самолетов и вертолетов.

Ракета Мк.2В может использоваться и в более ранних версиях комплекса «Рапира». Кроме того, увеличена дальняя граница зоны поражения при использовании ракетного двигателя фирмы «Ройял орданс», обеспечивающего скорость полета более М2.

Боевая работа комплекса «Рапира-2000» происходит следующим образом. Обзорная РЛС «Даггер» производит обнаружение цели, ее госопознавание и сопровождение чужой цели. Информация о трассе цели обрабатывается с помощью алгоритма, который назначает цель на уничтожение в соответствии с заранее выбранными приоритетами (например, обстрел цели, летящей с заранее выбранного приоритетного направления).

Оператор выбирает режим сопровождения цели - радиолокационный или оптико-электронный. При радиолокационном цель сопровождается РЛС автоматически, оператор нажимает кнопку пуска ракеты при попадании точки встречи ракеты и цели в зону поражения. Далее происходит захват стартовавшей ракеты и наведение ее на цель. Команды наведения ракеты передаются на ее борт с помощью передатчика команд. Уже при нахождении ракеты в полете комплекс может осуществлять захват на сопровождение следующей цели и ее обстрел либо проводить пуск второй ракеты.

Такая возможность была проверена реальной боевой стрельбой в начале 1991 г. Первая ракета наводилась на цель с помощью РЛС, а вторая - на вторую цель с помощью оптико-электронной станции. Первая цель имитировала воздушную, а вторая - низковысотную.

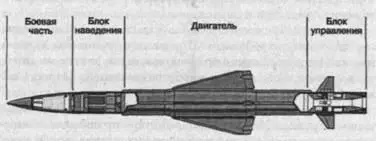

Ракета Мк.2 комплекса «Рапира-2000»

Комплекс находится на вооружении Королевских ВВС и армии Великобритании.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУСКОВОЙ УСТАНОВКИ КОМПЛЕКСА «РАПИРА-2000»

Масса, кг 2400

Длина, м 4,1

Ширина, м 2,2

Высота, м 2,6

Время перезаряжания, мин 2

Количество боеготовых ракет, шт. 8

Режим сопровождения цели автоматический или ручной

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ Мк.2

Длина, м 2,24

Диаметр, м 0,13

Размах крыльев, м 0,38

Стартовая масса, кг 43

Максимальная скорость, М 2,5

Допустимые перегрузки, g более 30

Дальняя граница зоны поражения, км 8,0

Максимальная высота зоны поражения, км 5,0

(ВЕЛИКОБРИТАНИЯ)

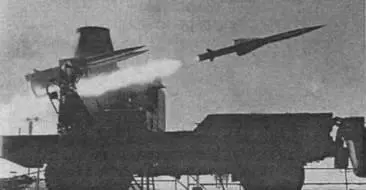

В начале 90-х годов в зарубежной периодической печати появилось сообщение об успешном завершении серии боевых стрельб системы ПВО малой дальности «Laserfire» фирмы British Aerospace, проводившихся в интересах потенциальных покупателей Ближнего Востока, Азии и Африки.

В ходе испытаний, прошедших в 1990 г. на Ближнем Востоке, а ранее и в Великобритании, были продемонстрированы 100%-ные боевые возможности комплекса. По заявлению официальных лиц фирмы British Aerospace, он уничтожил 90% всех целей.

Система ПВО малой дальности «Laserfire» использует ракету комплекса «Рапира», а также новое оборудование систем обнаружения цели и наведения ракеты на цель.

Комплекс обеспечивает автоматическое обнаружение целей с помощью обзорной РЛС миллиметрового диапазона длин волн, выдачу целеуказания на лазерную РЛС сопровождения цели. При вхождении цели в зону поражения автоматически подается сигнал оператору, который сразу производит пуск ракеты (принцип аналогичен применяемому в различных модификациях комплекса «Рапира»), которая имеет контактный взрыватель и автоматически наводится на цель по лазерному лучу.

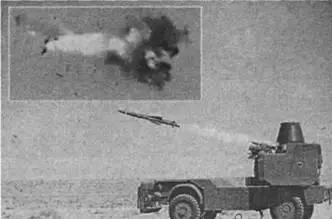

В ходе боевых стрельб на Ближнем Востоке система ПВО малой дальности «Laserfire» испытывалась в условиях пустынной местности, уничтожая цели типа беспилотный летательный аппарат «Banshee» на дальностях от 3 до 5 км.
