Николай Василии - Зенитные ракетные комплексы

Многофункциональная радиолокационная станция AN/TPQ-64, разработанная на базе радиолокационной станции засечки артиллерийских позиций AN/TPQ-36A, обеспечивает обнаружение, опознавание и одновременное сопровождение до 60 воздушных целей, а также наведение на выбранные из них до трех ЗУР. РАС - импульсно-доплеровская, трехкоординатная, имеет интегрированный запросчик «свой-чужой» типа Mk.XII. РАС осуществляет обзор пространства за счет механического вращения антенны по азимуту и электронного - по углу места. Управление работой РАС производится с помощью ЭВМ пункта управления огнем.

Радиолокационная станция AN/TPO-64

ФАР станции формирует диаграмму направленности игольчатого типа с низким уровнем боковых лепестков. РЛС способна осуществлять сжатие импульсов, селекцию движущихся целей, изменять мощность и вид излучаемого сигнала. Все оборудование станции устанавливается на буксируемом прицепе.

Информация о воздушной обстановке от РЛС (период обновления данных - 2 с) передается на пункт управления огнем (FDC), в состав которого входят две высокопроизводительные ЭВМ, многоцелевой пульт модульной конструкции с системами индикации и управления, аппаратура передачи данных и средства связи. Пульт имеет два дублирующих друг друга автоматизированных рабочих места с одинаковыми органами управления. Каждое АРМ оборудовано тремя дисплеями, на двух из которых отображается вся воздушная и боевая обстановка, а на третьем - состояние и готовность систем комплекса. Детальная информация о направлении движения, скорости и высоте любой цели может быть получена оператором с помощью введения маркера азимута и нажатия кнопки считывания данных для отображения их на экране индикатора.

Огневая единица комплекса - взвод, имеющий на вооружении три ПУ с шестью ракетами в транспортно-пусковых контейнерах (ТПК) на каждой, многофункциональную РЛС с фазированной антенной решеткой и пункт управления огнем. Основная тактическая единица ЗРК NASAMS - батарея. В ее состав входят три огневых взвода (общий комплект 54 ракеты), объединенных в информационную сеть таким образом, что каждая из трех РЛС способна заменить все остальные. Командный пункт батареи (размещается на одном из пунктов управления огнем) может получать целеуказание от вышестоящего штаба и выдавать данные о воздушной обстановке на несколько (до восьми) комплексов ближнего действия. Стоимость разработки и развертывания к 1999 г. шести батарей ЗРК NASAMS, по расчетам западных специалистов, составляет 250 миллионов долларов. Все батареи разворачиваются в районах шести основных авиабаз Норвегии. В октябре 1996 г. было принято решение увеличить противовоздушную оборону 6 батарей, расположенных в стратегически важной северной части Норвегии. С этой целью комплекс был модернизирован и получил название NASAMS II. Он будет иметь большее число элементов, чем предшественник, и включать 4 взвода вместо трех, шесть радаров вместо трех и 12 пусковых установок вместо девяти. Батарея будет более подвижной, так как установлена на самоходном шасси повышенной проходимости типа Bv 206. Программное обеспечение пусковой установки будет изменено, чтобы быть совместимым с системами связи, используемыми в армии.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЛС

Дальность обнаружения (ЭПР цели 3 м 2 ), км 75

Диапазон рабочих частот, ГГц 8-10 Зона обзора, град.:

по азимуту 360

по углу места 60

Темп обзора по азимуту, град./с 180 Точность определения координат:

по дальности, м 30

по азимуту, град. 0,2

по углу места, град. 0,17 Разрешающая способность:

по дальности, м 150

по азимуту, град. 2

по углу места, град. 1,7

Среднее время наработки на отказ, ч 300

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ

Масса, кг: ракеты 157

боевой части 22 Дальность поражения, км:

максимальная 40

минимальная 2,5 Высота поражения, км:

максимальная 16

минимальная 0,03

Вероятность поражения цели одной ракетой 0,85

Время реакции, с 10 Время перевода, мин:

из боевого положения в походное 3

из походного в боевое 15

Скорость поражаемой цели максимальная, м/с 1000

Длина ракеты, м 3,65

Диаметр корпуса, м 0,17

Размах рулей, м 0,63

Максимальная скорость полета ракеты, м/с 1020

Располагаемые перегрузки, g 40

(РОССИЯ)

В конце 40-х и начале 50-х годов Советский Союз начал осуществлять одну из наиболее сложных и дорогостоящих программ на начальном этапе «холодной» войны, которая уступала только программе разработки ядерного оружия. В условиях угрозы со стороны стратегических бомбардировочных сил США и Великобритании И. В. Сталин распорядился о создании ракетной системы ПВО, управляемой с помощью радиолокационной сети, для отражения возможных массированных воздушных атак на Москву. За московской системой в 1955 г. последовала вторая программа, имевшая целью защиту Ленинграда.

После окончания второй мировой войны Советский Союз приступил к программе использования захваченных военных немецких технологий. Особый интерес был проявлен к радиолокационной технологии и противосамолетным ракетам.

После предварительного изучения многих типов германских ракет было решено остановиться на ракетах типа «Schmetterling» и «Wasserfall». На их базе специалистами НИИ-88 были разработаны ракеты Р-101 и Р-105, испытания которых начались в 1948 г. Однако оба типа ракет проявили недостаточную боевую эффективность, а советской программе были свойственны те же проблемы, что и Германии: чрезмерная концентрация внимания на конструкции ракеты и недостаточное, внимание более критическим технологическим проблемам, связанным с радиолокационной системой и системой управления (наведения). Одновременно другие советские КБ, усиленные немецкими инженерами, исследовали ключевые технологии. В частности, в НИИ-885 (г. Монино Московской области) была разработана полуактивная радиолокационная ГСН для зенитных ракет, в которой использовался для подсветки цели радар SCR-584, полученный по «лендлизу».

В августе 1950 г. задача разработки московской системы ПВО, базирующейся на зенитных ракетах, была возложена на московское СБ-1. Главными конструкторами системы были назначены С. Берия (сын Л. Берия) - известный в стране радиоспециалист и П. Куксенко, ранее репрессированный. Система получила наименование «Беркут» (по начальным буквам фамилий разработчиков).

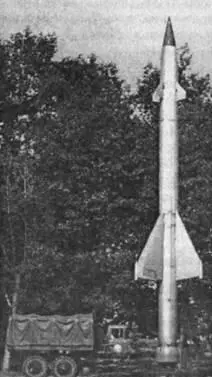

Стратегическая система ПВО «Беркут» (SA-1 «Guild» по классификации США/НАТО) предназначалась для обороны Москвы от воздушных налетов, в которых могло участвовать до 1000 бомбардировщиков. В соответствии с тактико-техническими требованиями необходимо было разработать Центр управления, который обеспечивал бы нацеливание ракет на 20 бомбардировщиков, совершающих полет на скорости до 1200 км/ч на дальностях до 35 км и на высотах от 3 до 25 км. Работы по системе «Беркут» были распределены между несколькими специальными КБ.
