Длина, м 6,4

Ширина, м 2,8 Высота, м:

с развернутой оптической системой 2,78

при авиатранспортировке 2,50

Клиренс, м 0,41 Максимальная скорость, км/ч:

по суше 48

по водной поверхности 5,6

Запас топлива, л 398

Радиус разворота, м 4,3

Дальность пробега без дозаправки, км 300

(ВЕЛИКОБРИТАНИЯ)

В 1986 г. английская фирма «Бритиш аэроспейс» подписала контракт на разработку, создание и серийное производство нового ЗРК малой дальности «Рапира-2000», предназначенного для борьбы с перспективными воздушными целями, в том числе крылатыми ракетами, беспилотными летательными аппаратами, вертолетами огневой поддержки, а также целями, летящими на малых высотах в условиях сильного радиопротиводействия.

Создание ЗРК малой дальности «Рапира-2000» (он получил шифр «Полевой Стандарт С») началось в 1983 г. как часть программы по модернизации комплекса «Рапира», выполняемой по заказу Министерства обороны Великобритании.

Главными улучшениями комплекса «Рапира-2000» над существующим комплексом малой дальности «Рапира» должны были стать увеличение темпа стрельбы, повышение степени автоматизации процесса боевой работы, модернизация, а по существу - создание новой ракеты, повышение помехозащищенности всех элементов комплекса от средств радиоэлектронного противодействия и воздействия поражающих факторов ядерного взрыва.

Подписанный контракт с Министерством обороны Великобритании предусматривал перевооружение одного полка ПВО Королевской артиллерии (3 батареи по 4 огневых узла в каждой) и четырех артиллерийских дивизионов полка ПВО SHORAD Королевских ВВС Великобритании, а также учебного центра.

В ноябре 1993 г. фирма «Бритиш аэроспейс» объявила о том, что комплекс «Рапира-2000» вышел на этап серийного производства и получил сертификат Министерства обороны Великобритании.

Первоначально планировалось произвести 205 комплексов, реально на 1997 г. было произведено 57.

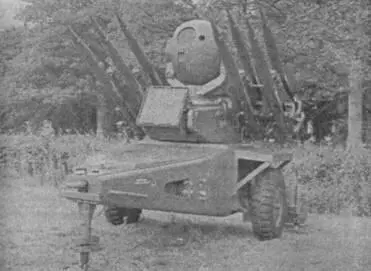

Пусковая установка

В феврале 1995 г. комплекс поступил на вооружение полка ПВО, размещаемого в то время в Германии. Официальное объявление в блоке НАТО о принятии комплекса на вооружение состоялось 1 апреля 1996 года.

Комплекс «Рапира-2000» состоит из трех главных элементов, каждый из них размещается на унифицированном одноосном прицепе, буксируемом 4-тонным автомобилем повышенной проходимости (колесная формула 4x4), кроме того, автомобили перевозят боезапас из 15 ракет и запасного имущества.

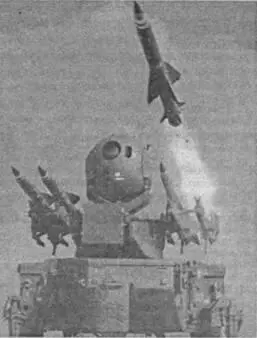

Комплекс «Рапира-2000» может уничтожать цели вкруговую с дальней границей зоны поражения по дальности 8000 м, по высоте - 5000 м. Пусковая установка имеет 8 боеготовых ракет и тепловизионную станцию сопровождения целей и ракет, обеспечивающую уничтожение целей в любое время суток, днем и ночью.

Днем для захвата и уничтожения целей используется оптический канал. Тепловизионная станция, смонтированная между двумя направляющими для ракет, осуществляет пассивный сканирующий режим, который может использоваться для захвата целей и их сопровождения как днем, так и ночью.

Передатчик команд наведения зенитной управляемой ракеты смонтирован на поворотном устройстве, выполнен в виде плоской решетки, посылает кодированные команды управления на ракету во время ее полета.

Вторым элементом комплекса является обзорная РЛС «Даггер» фирмы «Плессер». РЛС является когерентно-импульсной с доплеровской обработкой сигнала. Она имеет многолучевую (по углу места) диаграмму направленности с низким уровнем боковых лепестков и хорошим разрешением цели из состава групповой. Диаграмма направленности формируется плоской решеткой, состоящей из 1024 излучателей. В качестве передатчика используется компактный передатчик высокой мощности, выполненный на лампе бегущей волны, который охлаждается системой жидкостного охлаждения. Имеется широкополосный приемник и высокоскоростной процессор. При обнаружении атаки противорадиолокационной ракеты станция автоматически выключается. Имеется за- просчик системы опознавания «свой-чужой».

РЛС «Дагтер» может одновременно сопровождать по трем координатам до 75 целей. Она обнаруживает зависшие вертолеты и небольшие цели типа дистанционно пилотируемых летательных аппаратов. Используя современные способы фильтрации отраженных сигналов, станция способна обнаруживать малоразмерные цели на фоне земной поверхности. Хорошая разрешающая способность по дальности и перестройка частотно-модулирующего сигнала устраняет неоднозначность по дальности и взаимную интерференцию целей.

Наиболее важные трассы целей отображаются на индикаторе блока TCU (Tactical Control Unit).

Характерными особенностями станции «Даггер» являются довольно значительная мощность излучения при относительно малых массо-габаритных характеристиках (масса 860 кг), широкий динамический диапазон приемного устройства, высокая скорость обработки данных и использование сверхбольших интегральных схем, включающих до 70 тысяч логических элементов. Кроме того, РЛС имеет высокую надежность, о чем свидетельствует безотказность ее работы (среднее время наработки на отказ 600 ч), а также хорошие эксплуатационные характеристики. Благодаря встроенному тесту осуществляется автоматический контроль за работой всей аппаратуры, а среднее время восстановления составляет 30 мин.

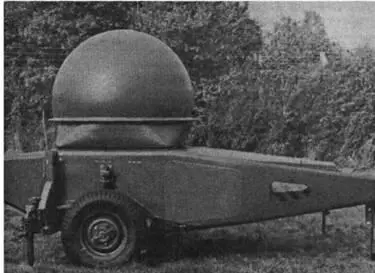

Обзорная РЛС «Даггер»

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .РЛС

Дальность обнаружения целей, км 20

Диапазон рабочих частот, ГГц 10-20

Ширина диаграммы направленности по азимуту, град. 2

Третий элемент - РЛС «Блайндфайер-2000» нового поколения придает комплексу «Рапира-2000» работоспособность в любую погоду и время суток. Являясь модернизированным вариантом PЛC DN-181 комплекса «Рапира», она имеет более высокую скрытность работы и помехозащищенность за счет использования сигнала с линейной частотной модуляцией. Кроме того, на новой станции сбоку от основного отражателя антенны (на месте телевизионной камеры) установлено приемо-передающее устройство непрерывного излучения, предназначенное для быстрого ввода ракеты (до ее захвата РЛС «Блайндфайер-2000») на линию визирования цели. Метод наведения ЗУР, реализованный в данном комплексе, аналогичен используемому в комплексе «Рапира». Он заключается в выработке станцией «Блайндфайер-2000» сигнала, пропорционального угловому отклонению ракеты от линии визирования цели, который затем преобразуется в команды управления.
