Ракета может использовать как оптический режим наведения на цель, так и радиолокационный. Максимальное время полета ракеты на дальнюю границу зоны поражения составляет 13 с, а минимальное - около 3 с. Вероятность поражения одиночной цели составляет 0,7.

Ракета поступает в войска полностью снаряженной, боеготовой и не требует проверок, если хранится в надлежащих условиях. При хранении в складских условиях срок службы составляет 10 лет.

В 1988 г. прошли испытания ракеты Mk.lE, предназначенной для борьбы с дистанционно пилотируемыми летательными аппаратами. В этой ракете используется аналогичный ракетный двигатель и модернизированный «умный» ИК контактный взрыватель с осколочно-фугасной боевой частью направленного действия. Предусматривается, что новая ракета сменит ракету ML1A, впрочем, предполагается и модернизация Mk.lA с целью придания ей возможности уничтожения малоразмерных воздушных целей. Серийное производство ракеты Mk.lE началось в 1989 г.

В начале 90-х годов создана ракета Мк.2, которая может использоваться во всех вариантах комплекса «Рапира», включая самоходный и буксируемый варианты, а также комплекс нового поколения «Рапира 2000».

В середине 1992 г. было объявлено о подписании контракта на проведение модернизации всех буксируемых комплексов «Рапира», находящихся на вооружении как системы ПВО армии Великобритании, так и в Королевских ВВС, с целью использования в них ракеты Мк.2. Для этого предполагалось провести модернизацию программного обеспечения вычислительных систем, РЛС сопровождения и блока TCU. Программа начала выполняться в 1995 г.

Ракета Мк.2 со стартовой массой 43 кг существует в двух модификациях и имеет увеличенную дальность поражения на 15-20%. Модификация Мк.2А снабжена такой же, как и у предшественницы, полубронебойной боевой частью. Мк.2В имеет комбинированную осколочно-фугасную и бронебойную боевую часть с двумя типами взрывателя: контактного замедленного действия и дистанционного.

Фирма «Томсон Хорн электроник» выпустила пробную партию ИК-взрывателей для ракеты МК.2А в 1990 г. Полномасштабное производство взрывателя началось в середине 1991 г. Подрыв взрывателя обеспечивают четыре приемных устройства, работающие совместно со спецпроцессором, вычисляющим наиболее оптимальную точку срабатывания взрывателя и подрыва боевой части для уничтожения цели.

РЛС типа DN 181 «Блайндфайер» с дальностью действия 10 км создана фирмой Marconi с целью обеспечения работоспособности комплекса «Рапира» ночью и независимо от погодных условий. РЛС с частотно-модулируемым сигналом проектировалась с учетом обеспечения габаритных ограничений и с массой, способной размещаться на полуприцепе и адаптироваться к любому типу комплекса.

В боевой работе РЛС сопровождает цель и ракету, используя очень узкий карандашного типа луч с целью достижения требуемой точности сопровождения и наведения. Первый прототип РЛС создан в 1970 г. Серийное производство началось в 1973 г., первые образцы использовались иранскими вооруженными силами. На вооружение Министерства обороны Великобритании РЛС поступила в 1979 г. РЛС «Блайнд- файер» прошла успешные испытания совместно с американским ЗРК «Чапарел». К 1997 г. произведено более 350 РЛС. В настоящее время производство завершено.

При разворачивании на огневой позиции РЛС горизонтируется с помощью четырех регулируемых опор. Основные узлы РЛС: электронная аппаратура, приемо-передающая система и гидравлическое оборудование. Сверху располагается полотно основной антенны и приемо-передатчик системы наведения ракеты, оптическая ТВ-система наведения.

Придание РЛС «Блайндфайер» комплексу «Рапира» позволяет успешно уничтожать цели в ночных условиях и плохой видимости. Процесс сопровождения цели автоматизирован, что в конечном счете снизило время реакции, увеличило вероятность поражения цели, сократило число ручных операций.

Как только обзорная РЛС обнаруживает цель, координаты ее азимутального направления поступают на РЛС «Блайнд- файер» и она разворачивается раскрывом полотна основной антенны в направлении обнаружения цели. Происходит быстрый просмотр участка пространства, где предполагается нахождение цели и захват ее на сопровождение. Благодаря этому координаты цели поступают с большей точностью.

Оператор в это время информируется с помощью звукового сигнала, поступающего на головные телефоны, об обнаружении и захвате на сопровождение чужой цели. При вхождении цели в зону поражения загорается лампочка-индикатор, показывающая количество готовых к пуску ракет. Теперь необходимо оператору нажать кнопку «Пуск» для старта ракеты.

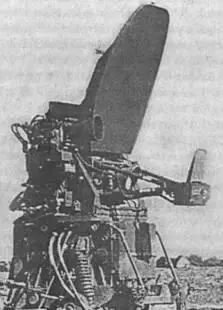

РЛС «Блайндфайер»

После старта ракета автоматически захватывается на сопровождение РЛС «Блайндфайер». Вырабатываются сигналы для устранения отклонения ракеты от линии визирования цели, которые автоматически передаются на борт. РЛС «Блайндфайер» соединяется с помощью кабеля с пусковой установкой.

Оператор может осуществить переход на оптическое наведение ракеты в любой момент ее полета к цели. Мобильный оптический огневой узел буксируется двумя автомобилями «Land Rover» и состоит из двух полуприцепов, на одном из которых размещается оптическая РЛС и 4 боеготовых ракеты на направляющих. Ракеты транспортируются в своих транспортных контейнерах, на полуприцепе имеется источник энергопитания. На втором полуприцепе размещается 8 запасных ракет в транспортных контейнерах, а также запасное имущество для оптической РЛС и источника энергопитания. Время свертывания и развертывания системы составляет 20 мин, эти работы выполняются боевым расчетом из трех человек. При ведении продолжительных боевых действий (более суток) необходимо пять человек. Комплекс «Рапира» может интегрироваться в общую систему противовоздушной обороны.

Оптический огневой узел превращается в огневой узел «Блайндфайер» путем добавления к первому РЛС «Блайндфайер», буксируемой третьим автомобилем, который также везет 4 ракеты, находящиеся в транспортных контейнерах. На полуприцепе, где размещается РЛС «Блайндфайер», имеется свой источник энергопитания.

Таким образом, мобильный огневой узел «Блайндфайер» состоит из 3 легких вездеходов, 3 полуприцепов с общим боезапасом 17 ракет. С точки зрения боевых возможностей, огневой узел «Блайндфайер» имеет собственную обзорную РЛС, систему опознавания «свой-чужой», РЛС сопровождения цели и ракеты, работающую в любых погодных условиях и круглосуточно, готовые к немедленному применению и находящиеся в боезапасе ракеты, источники энергопитания. Данный огневой узел может вести боевые действия автономно или быть интегрирован в систему противовоздушной обороны путем использования соответствующих линий связи.
