После окончания боевой работы комплексы (огневые узлы) могут менять огневую позицию. Для самоходных комплексов «Рапира» могут быть заданы все выше перечисленные три главных задачи противовоздушной обороны. Следует учитывать, что повышенные маневренные возможности позволяют командиру комплекса выбирать индивидуальную огневую позицию в том случае, если старая позиция стала непригодной для ведения боевых действий. Для защиты танковых подразделений на поле боя позиции комплекса «Рапира» должны располагаться в нескольких километрах сзади их боевого порядка.

Комплекс состоит из полуприцепов, на которых располагается оптическая система и боеготовые ракеты на направляющих (с источником энергопитания), РЛС обнаружения воздушных целей «Блайндфайер» (с источником энергопитания), боезапас из 8 ракет. Все полуприцепы буксируются автомобилями повышенной проходимости типа «Land Rover».

В каждой батарее огневых узлов есть пункт связи и узел ремонта с диагностическим и запасным оборудованием. Кроме того, имеется два запасных батарейных полуприцепа, на одном находится оптическая станция, на другом - остальные основные запасные электронные элементы комплекса.

Комплекс «Рапира» постоянно модернизировался, улучшались как тактико-технические характеристики, так и появлялись возможности уничтожения новых типов целей (например, крылатых ракет). В целом считается, что степень автоматизации боевой работы комплекса увеличилась к концу 1987 г. на 50%.

Программа модернизации касалась как стоящих на вооружении, так и вновь серийно выпускаемых комплексов. К 1997 г. насчитывалось более 700 огневых узлов как буксируемого, так и самоходного вариантов комплекса «Рапира» и 25 000 ракет различных модификаций. Кроме того, около 12 000 ракет было израсходовано за истекший период в ходе испытаний, учений и боевых действий. Отдельные элементы комплекса «Рапира» могут транспортироваться вертолетами типа SA 330 «Пума» или СН-47 «Чинук». Транспортный самолет С-130 «Геркулес» вмещает один комплекс с РЛС «Блайндфайер» или два полуприцепа с оптической системой и вездеходами.

При экспорте комплекса учитывались специфические требования каждой страны-покупателя системы. С целью идентификации используется индексная система. Базовый комплекс «Рапира» с РЛС «Блайндфайер» имеет шифр «Полевой стандарт A» (FS А). В 1979-1980 гг. последовал «Полевой стандарт Bl» (FS B1): главный элемент модернизации состоял в том, что РЛС обнаружения целей автоматически выключается при обнаружении запуска противорадиолокациошюй ракеты. Кроме того, улучшилась система опознавания «свой-чу- жой», а комплекс стал более помехозащищенным в условиях радиопротиводействия.

В 1994 г. был разработан блок TDU. Он имеет два дисплея, на одном из которых отображается первичная информация, на другом - вторичная. Блок TDU выносной, переносится двумя лицами боевого расчета. Обмен информацией осуществляется по линиям связи. Считается, что тем самым повышается защищенность и живучесть боевого расчета.

В 1985 г. войсковые испытания прошла оптико-электронная система стандарта FS B2, получившая наименование «Rapier Darkfire». В оптическую систему введено тепловизионное устройство, пусковая установка с б ракетами и улучшенная плоская решетка импульсно-доплеровской обзорной РЛС. Кроме того, для командира огневого узла появилась панель TCS (Console Tactical Control system). Было произведено 4 батареи комплексов «Рапира» стандарта FS B2.

Все эти модернизации учитывались при создании комплекса «Рапира 2000».

Главный компонент буксируемого комплекса «Рапира» - пусковая установка, располагаемая на полуприцепе. На огневой позиции колеса полуприцепа блокируются, полуприцеп стабилизируется четырьмя регулируемыми опорами. Оптическое устройство имеет угол наклона от -3° до +60° по углу места и вкруговую по азимуту. Обзорная РЛС (дальность действия - 15 км, по высоте - до 3 км) находится посередине пусковой установки, антенна - под обтекателем и вращается со скоростью 1 об./с.

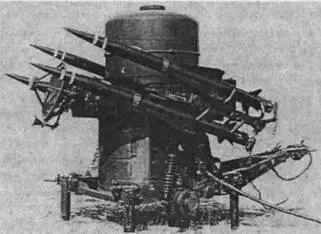

Пусковая установка

Обзорная РЛС совместно с системой опознавания «свой- чужой» обеспечивает обнаружение и предупреждение о приближающихся самолетах и вертолетах. На пусковой установке на направляющих находится по две ракеты с каждой стороны. Передатчик команд наведения на ракету располагается между направляющими ракет.

Оптическая система находится на треножнике, каждая нога которого регулируется и состоит из неподвижной и вращающейся головной частей. Угол наклона по углу места составляет от-10° до +60°, что обеспечивается подвижностью призм вращающейся головной части. Существует два вида поля обзора пространства. Широкое поле обзора составляет 20°, а узкое поле обзора - 4,8°. Работа оптической системы управляется с помощью компьютера с возможностью вмешательства оператора для перехода на узкое поле обзора пространства.

Сопровождение цели оптической системой не автоматизировано, оператор использует джойстик для сопровождения цели. В то же время система наведения ракеты полностью автоматизирована. Используется ТВ-система, которая захватывает ракету после старта в широком поле обзора в 11°, а затем автоматически переходит на поле обзора 0,55° при наведении ракеты на цель.

Оператор обеспечен биокулярным прицелом для сопровождения цели и должен ее сопровождать при полете ракеты.

Блок TCU (Tactical Control Unit) обеспечивает возможность тактического управления боевой работой. Он подсоединяется кабелем к пусковой установке и оптической системе, разделен на 32 сектора в азимутальной плоскости (каждый сектор шириной 11°25'). Обеспечивая выключение любого сектора, оператор тем самым создает коридор для пролета своих целей. Подсветка любого сектора говорит о приоритетности направления обстрела - назначении первоочередного сектора стрельбы.

Ракета Mk.l выполнена по нормальной аэродинамической схеме и состоит из четырех главных секций - боевой части, системы наведения, двигателя и системы управления.

1,4-кг боевая часть является полубронебойной и содержит 0,4 кг взрывчатого вещества, предохранительный и исполнительный механизмы, контактный взрыватель. Откидной пластиковый обтекатель обеспечивает оптимальную аэродинамическую форму.

Секция наведения состоит из электронной и механической частей.

Двухрежимный одноступенчатый двигатель обеспечивает ракете максимальную скорость около 650 м/с.

Секция управления имеет работающий от газовой струи механизм управления рулями, меняющий их положение и тем самым управляющий полетом ракеты. Сзади расположены 4 трассера, предназначенные для захвата ракеты ТВ-системой и ее сопровождения.
