Николай Василии - Зенитные ракетные комплексы

Дальность обнаружения РЛС составляет 30 км, имеется система определения государственной принадлежности цели. Скорость вращения фазированной антенны составляет 10 об./мин.. За один оборот просматривается область пространства по углу места от 0 до 15°, по азимуту - вкруговую. При назначении режима секторного обзора пространства ФАР РЛС просматривает по азимуту - любые 110 о по углу места - от 0 до 20°.

Пункт боевого управления

Вычислительный комплекс пункта боевого управления присваивает индивидуальный номер каждой обнаруженной цели. Трассы целей с их номерами отображаются на трех дисплеях в виде номера цели, дальности, высоты и направления полета. Командир расчета назначает приоритетность целям и указывает оператору РЛС на цели, которые будут обстреливаться. Оператор РЛС с помощью курсора отмечает выбранные цели, тем самым обеспечивается режим более точного радиолокационного сопровождения трасс этих целей. Всего на такой (точный) режим сопровождения может быть отобрано до шести целей. Каждая из них отображается на экране дисплея совместно со значениями своих координат, темп обновления информации составляет 1 с.

Информация о координатах сопровождаемых двух целей, по которым будет осуществляться пуск ракет, поступает на выбранную систему наведения с помощью вычислительных средств пункта боевого управления, который также формирует команды на соответствующий доворот пусковых установок в направлении предполагаемой к обстрелу цели. При нахождении цели в зоне пуска происходит старт ракеты (ракет) с пусковых установок.

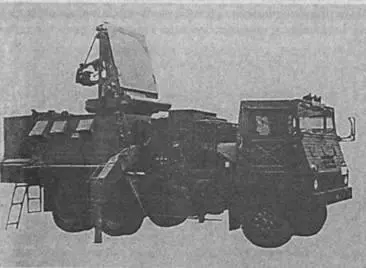

Пусковая установка с размещенным на ней энергооборудованием весит примерно столько же, сколько и пункт боевого управления, и монтируется на аналогичном шасси. Она также не бронирована, но имеет четыре гидравлических опоры для горизонтирования.

Каждая ракета загружается на пусковую установку с помощью гидравлической загрузочной платформы, их имеется две, они размещаются на противоположных сторонах шасси. Ракета, которая находится в транспортном контейнере, вручную извлекается из него и помещается на загрузочную платформу боевым расчетом, далее происходит загрузка ракеты на ее место на пусковой установке. Для полного заряжания этот процесс повторяется четыре раза, общее время заряжания пусковой установки подготовленным расчетом составляет около 3 мин.

В настоящее время существует модернизированный вариант комплекса «Tan-SAM», который имеет наименование «Tan-SAM-kai» (kai - по-японски символ модернизации). В 1983 г. должна была начаться программа модернизации комплекса, но по финансовым причинам она была отложена на шесть лет и завершилась в 1994 г.

Суть модернизации - это создание активной радиолокационной Головки самонаведения ракеты, замена ракетного двигателя на новый, увеличивающий скорость ракеты и дальнюю границу зоны поражения (до 14 км). На участке наведения ракеты на цель организуется командная радиолиния, позволяющая корректировать полет ракеты в соответствии с маневром уничтожаемой цели. Кроме того, на пункте боевого управления устанавливается тепловизор, тем самым увеличивается боевая эффективность комплекса в условиях сильного радиоэлектронного подавления.

Производство комплекса «Tan-SAM» завершено. На 1995 г. выпущено около 1800 ракет. Всего находится на вооружении командования ПВО японских вооруженных сил 57 комплексов, командования ПВО японских ВВС - 30, командования ПВО японских ВМФ - 6.

Комплекс «Tan-SAM-kai» выпускается серийно. Сведений об экспорте комплекса не имеется.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 7,0

минимальная 0,5

Высота поражения, км:

максимальная 3,0

минимальная 0,015

Длина ракеты, м 2,7

Диаметр ракеты, м 0,16

Размах крыльев ракеты, м 0,6

Масса ракеты, кг 100,0

Максимальная скорость ракеты, М 2,4

Тип боевой части осколочно-фугасного типа с контактным и неконтактным взрывателями Система наведения перепрограммируемый автопилот с пассивным ИК-самонаведением на конечном участке полета

(ВЕЛИКОБРИТАНИЯ)

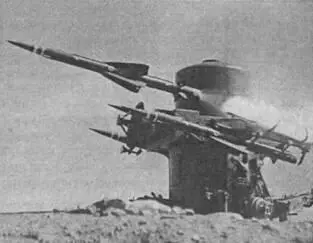

Комплекс «Рапира» предназначен для уничтожения воздушных целей на небольших высотах в ближней зоне. Он начал создаваться в начале 60-х годов по заказу Министерства обороны Великобритании и заменил 40-мм зенитную пушку L/70 Bofors.

Предполагалось создать комплекс с малым временем реакции, возможностью быстрого занятия боевой позиции и ее оставления после выполнения боевой задачи, с компактным размещением оборудования и малыми массо-габаритными характеристиками, высокой скоростью стрельбы и хорошей вероятностью поражения цели одной ракетой. Кроме того, последняя должна иметь большую площадь зоны поражения с возможностью уничтожения целей, имеющих скорость до Ml,5 в диапазоне высот от минимальной до 3000 м.

Официальное наименование комплекса «Рапира» появилось в 1967 г., хотя создание началось в 1963 г., а первые неуправляемые пуски ракет прошли в 1965 г.

В апреле 1967 г. были проведены первые успешные стрельбы с наведением ракеты на цель, летящую на высоте 914 м, и ее уничтожение на дальности 3048 м.

В системе ПВО Великобритании комплекс «Рапира» использовался во второй и третьей линиях противовоздушной обороны. Первую составляют переносные ЗРК типа «Javelin» и «Starburst», которые создавали зону поражения в так называемой «мертвой воронке» зоны поражения комплекса «Рапира». Вторая линия противовоздушной обороны создавалась самоходным, а третья - буксируемым вариантом комплекса «Рапира».

По мнению английских специалистов, буксируемый и самоходный комплексы используются для выполнения одной из главных задач противовоздушной обороны - прикрытия большого участка ведения боевых действий, а также обороны жизненно важных центров и круговой противовоздушной обороны главных сил армии или войсковых подразделений, выполняющих марш. Обычно противовоздушное прикрытие войск осуществляется на глубину до 30 км.

Два комплекса обычно находятся друг от друга на расстоянии, когда осуществляется их взаимное прикрытие, остальные комплексы могут располагаться на дальности 1-2 км друг от друга по маршруту совершения марша войск.

Командир батареи и его офицер связи получают всю необходимую информацию с использованием вычислительных средств батареи, а именно: выбираются координаты 12 лучших огневых позиций, а также несколько запасных позиций, с учетом стоящих перед батареей боевых задач и имеющегося радиолокационного обеспечения.
