Комплекс создан на базе спаренной 35-мм зенитной артиллерийской установки ZA-35.

Комплекс оснащен РЛС наведения ESP ПО, позволяющей обнаруживать воздушные цели на дальностях до 25 км и на высоте до 7,5 км. Используемый в зенитной артиллерийской установке оптический прицел заменен на новую следящую систему - IORT (Integrated Optical Radar Tracker).

РЛС ESP 110 работает в К-диапазоне длин волн. ЗРК оборудован ТВ- и ИК-камерой, они используются для сопровождения цели и ракет в оптическом режиме боевой работы.

В комплексе «ZA-HVM» используются ракеты SAHV-3, создаваемые для модернизированного варианта ЗРК «Кроталь».

На данной ракете установлен комбинированный приемник, позволяющий принимать команды наведения как с РЛС ESP ПО, так и с оптической системы. Все это позволяет оптимизировать режимы боевой работы в любых условиях ведения боевых действий (в сложной помеховой обстановке, в условиях плохой видимости и т. д.).

Четыре ракеты, находящиеся в транспортно-пусковых контейнерах, размещены на счетверенной пусковой установке. На более многоосном шасси можно одновременно разместить 8 боеготовых ракет.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения целей, км:

максимальная 12,0

минимальная 0,8 Высота поражения, км:

максимальная 7,5 минимальная:

самолетов 0,03

вертолетов 0,005 Параметры ракеты, м:

длина 3,13

диаметр 0,18

размах крыльев 0,4 Масса, кг:

ракеты 115,0

ракеты в ТПК 165,0

Максимальная скорость, М 3,5 Время полета, с:

на дальность 12 км 17,0

на дальность 8 км 10,0

на дальность 6 км 4,9

на дальность 4 км 3,0 Время перезаряжания, мин 8 (4 ракеты)

(ЮЖНАЯ КОРЕЯ, ФРАНЦИЯ)

Производство отдельных узлов комплекса противовоздушной обороны «Pegasus» начато в 1996 г. в Южной Корее. Головным исполнителем данного проекта является специальное подразделение южнокорейской корпорации Daewoo.

Комплекс предназначен для противовоздушной обороны механизированных подразделений южнокорейской армии как на поле боя, так и при совершении марша.

Гусеничное шасси, используемое для нового комплекса, является последним вариантом из целого ряда образцов шасси, создаваемых корпорацией Daewoo по заказу армии Южной Кореи.

Новое полноприводное гусеничное шасси, используемое в комплексе «Pegasus», имеет большую длину, чем предыдущие версии, в том числе и шасси, на котором размещается 30-мм спаренная зенитная установка типа Flying Tiger («Летающий тигр»).

В начале 1996 г. было создано два опытных образца комплекса «Pegasus», но испытания были проведены не в полном объеме. Заказа на серийное производство пока не последовало.

Шасси комплекса «Pegasus» бронировано с целью защиты экипажа от осколков снарядов и пуль. Водитель находится с левой стороны. В передней части шасси с правой стороны установлен дизельный двигатель мощностью 520 л.с. с автоматической коробкой передач, что позволяет развивать шасси скорость до 60 км/ч. Набор скорости с места до значения 32 км/ч происходит за 10 с.

Общий вес шасси с вооружением, по оценкам экспертов, составляет около 25 т. На шасси дополнительно установлен вспомогательный 43-сильный двигатель, а также стандартный набор оборудования, включающий фильтро-вентилляционную установку для защиты экипажа при радиоактивном заражении местности, систему предупреждения об обстреле шасси и систему задымления для постановки дымовой завесы.

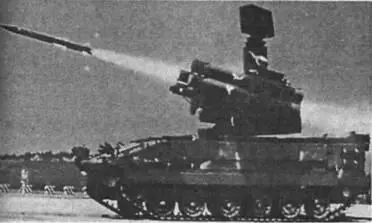

Сверху на шасси монтируется оборудование пускового комплекса, имеющего по 4 ракеты в транспортно-пусковых контейнерах с каждой стороны шасси. В центре находится радиолокационное оборудование в составе импульсно-доплеровской обзорной РЛС S-диапазона с дальностью обнаружения целей до 20 км. Обзорная РЛС позволяет обнаруживать и сопровождать до 8 целей.

Монтируемая ниже обзорной РЛС импульсно-доплеровская РЛС сопровождения работает в Ku-диапазоне длин волн и имеет дальность действия 16 км. Она предназначена для сопровождения зависших вертолетов и других целей, имеющих максимальную скорость до М2.

Обе РЛС осуществляют мгновенную перестройку частоты от импульса к импульсу. Слева от РЛС сопровождения находится аппаратура тепловизионной системы FLIR (Forward Looking Infra-Red) с дальностью обнаружения до 15 км, справа - ТВ-камера с ИК-гониометром, работающая в светлое время суток с дальностью обнаружения до 10 км. ИК-гониометр служит для первоначального обнаружения и захвата стартовавшей ракеты, имеет поле обзора размером 10°.

По сообщению корпорации Daewoo, комплекс «Pegasus» может уничтожать цели днем и ночью в сложной помеховой обстановке.

Оборудование пускового комплекса и средства обнаружения, аналогичные используемому в комплексе «Crotale-NG», поставляются французской фирмой «Thomson-CSF Airsys».

Ракета, используемая в комплексе «Pegasus», создавалась южнокорейской фирмой самостоятельно и имеет отличия от ракеты комплекса «Crotale-NG».

Она находится в герметичном контейнере, оснащена лазерным неконтактным взрывателем и 12-кг осколочной боевой частью направленного действия, которая обеспечивает высокую вероятность поражения воздушных целей.

Максимальная скорость ракеты составляет М2,6, максимальная эффективная дальность поражения равняется 10 км с возможностью совершения на дальней границе зоны поражения маневра с перегрузкой до 30g. Ракета имеет 4 крыла в носовой части и 4 руля в хвостовой части корпуса.

Используется метод командного наведения ракеты, но максимальная дальность поражения целей все же ниже, чем в комплексе «Crotale-NG».

При расходовании всех ракет перезаряжание осуществляется экипажем вручную.

Оператор наведения ракет имеет многоэкранную панель с цветными мониторами. Программное обеспечение вычислительных средств комплекса позволяет интегрировать комплекс «Pegasus» в любую систему ПВО. В настоящее время комплекс пока не принят на вооружение.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 11,0

минимальная 0,5 Высота поражения, км:

максимальная 6,0

минимальная 0,02

Длина ракеты, м 2,29

Диаметр ракеты, м 0,16 Масса, кг:

ракеты 75,0

боевой части 14,0

Тип боевой части осколочно-фугасный с контактным и неконтактным взрывателями

Максимальная скорость ракеты, М 3,6

Время перезаряжания, мин 10

Двигатель твердотопливный

Метод наведения ракеты радиокомандный

(ЯПОНИЯ)

Комплекс «Tan-SAM» предназначен для противовоздушной обороны важнейших объектов страны, а также военных аэродромов, военно-морских баз и т. д.
