Николай Василии - Зенитные ракетные комплексы

В России С-200 входил в состав зенитно-ракетных бригад или полков смешанного состава, включающих, кроме того, дивизионы С-125 и средства непосредственного прикрытия ЗУ-23 или С-60.

Основными элементами зенитной ракетной системы С-200 являются зенитные ракетные дивизионы и зенитные управляемые ракеты. Каждый дивизион включает радиолокатор подсветки цели и стартовую батарею.

Зенитная управляемая ракета системы С-200 двухступенчатая. Первая ступень состоит из четырех твердотопливных ускорителей. Маршевая ступень оснащена жидкостным двух- компонентным ракетным двигателем. Боевая часть осколочно-фугасная. Ракета имеет головку для полуактивного самонаведения.

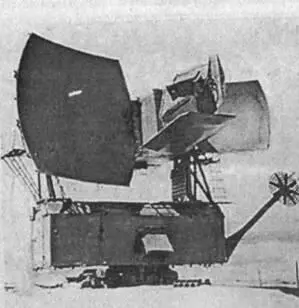

Радиолокатор подсвета цели

Радиолокатор подсвета цели представляет собой высокопотенциальную радиолокационную станцию непрерывного излучения. Она осуществляет сопровождение цели и вырабатывает информацию для пуска ракеты. Кроме этого, подсвечивает цели в процессе самонаведения ракеты.

Стартовая батарея имеет шесть пусковых установок, которые располагаются по кругу вокруг РПЦ. На них осуществляется хранение, предстартовая подготовка и старт зенитных ракет.

В состав ЗРК С-200 входят: пункт управления и целеуказания К-9М, радиолокатор подсвета цели РПЦ 5Н62В (антенный пост К-1В, аппаратная кабина К-2В), стартовая батарея 5Ж51 (кабина подготовки старта К-ЗВ, пусковые установки 5П72В, заряжающие машины 5Ю24М, зенитные управляемые ракеты 5В21В и 5В28), источники электропитания - дизель-электростанции.

Для раннего обнаружения воздушных целей ЗРДН придается радиолокационная станция воздушной разведки типа П-35 и другие.

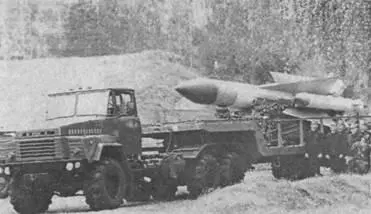

Транспортная машина комплекса С-200

В 1983 г. система начала развертываться на территории стран Варшавского договора: в Восточной Германии, Чехословакии и Венгрии, что явилось следствием начавшихся в 1982 г. поставок в НАТО самолетов ДРЛО Е-ЗА АВАКС.

После разгрома сирийской ПВО в долине Бекаа (Ливия) в Сирию были поставлены 4 ЗРК С-200, которые были развернуты в 40 км к востоку от Дамаска и на северо-востоке страны. Первоначально комплексы обслуживались советскими расчетами, а в 1985 г. их передали сирийскому командованию ПВО. По некоторым данным, сирийские С-200 сбили израильский самолет Е-2С «Хокай».

В Ливию первые комплексы С-200 были поставлены в 1985 г. Ливия формировала бригады, состоящие из двух дивизионов С-200 и двух С-125. В 1986 г. дивизионы С-200, обслуживаемые ливийскими расчетами, участвовали в отражении налета американской авиации на Триполи и Бенгази, в ходе которого США потеряли один истребитель-бомбардировщик F-111, а по ливийским данным, еще несколько самолетов палубной авиации.

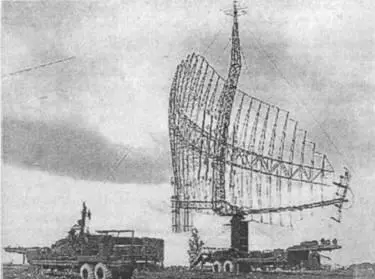

Радиолокационная станция воздушной разведки П-14

В конце 1987 г. С-200 были поставлены в Северную Корею для использования в составе сил ПВО. Комплексы способны были осуществлять поражение самолетов типа Е-ЗА АВАКС, TR-l/U-2, RC-135 до северных границ Южной Кореи.

Комплекс поставлялся в Болгарию, Венгрию, Индию, Иран, КНДР, Ливию, Польшу, Сирию, Чехию.

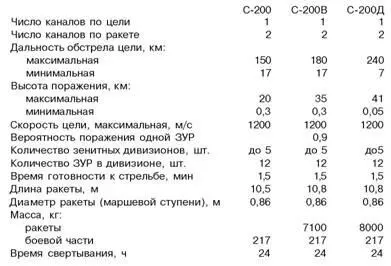

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(США)

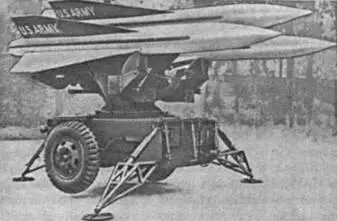

«Хок» - HAWK (Homming All the Killer) - зенитный ракетный комплекс среднего радиуса действия предназначен для поражения воздушных целей на малых и средних высотах.

Работы по созданию комплекса были начаты в 1952 г. Контракт на полномасштабную разработку комплекса между армией США и фирмой «Рейтеон» был заключен в июле 1954 г. «Нортроп» должна была разработать пусковую установку, погрузчик, радиолокационные станции и систему управления.

Первые экспериментальные пуски зенитных управляемых ракет были произведены с июня 1956 г. по июль 1957 г. В августе 1960 г. первый зенитный ракетный комплекс «Хок» с ракетой MIM-23A поступил на вооружение армии США. Годом раньше между Францией, Италией, Нидерландами, Бельгией, Германией и США в рамках НАТО был заключен меморандум по совместному производству системы в Европе. Кроме того, специальным грантом предусматривалась поставка произведенных в Европе комплексов Испании, Греции и Дании, а также продажа произведенных в США систем Японии, Израилю и Швеции. Позже в 1968 г. Япония начала совместное производство комплекса. В том же году США поставили комплексы «Хок» Тайваню и Южной Корее.

В 1964 г. в целях повышения боевых возможностей комплекса, особенно для борьбы с низколетящими целями, была принята программа модернизации под названием HAWK/HIP (HAWK Improvement Program) или «Хок-1». Она предусматривала введение цифрового процессора автоматической обработки информации о цели, повышение мощности боевой части (75 кг против 54), улучшение системы наведения и двигательной установки ракеты MIM-23. Модернизация системы предусматривала использование в качестве станции подсвета цели РЛС непрерывного излучения, что позволяло улучшить наведение ракеты на фоне отражений сигнала от земли.

В 1971 г. была начата модернизация комплексов СВ и ВМФ США, а в 1974 г. - модернизация комплексов НАТО в Европе.

В 1973 г. в СВ США была начата вторая фаза модернизации HAWK/PIP (Product Improvement Program) или «Хок-2», которая проходила в три этапа. На первом модернизировался передатчик радиолокатора обнаружения непрерывного излучения с целью повышения мощности в два раза и увеличения дальности обнаружения, дополнения импульсного локатора обнаружения индикатором движущихся целей, а также подключение системы к цифровым линиям связи.

Второй этап начался в 1978 г. и продолжался до 1983-86 гг. На втором этапе была значительно улучшена надежность радиолокатора подсвета цели за счет замены электровакуумных приборов современными твердотельными генераторами, а также дополнения системой оптического сопровождения, которая позволяла работать в условиях помех.

Основной огневой единицей комплекса после второй фазы доработки является зенитная батарея двухвзводного (стандартная) или трехвзводного состава (усиленная). Батарея стандартного состава состоит из основного и передового огневых взводов, а усиленная батарея - из основного и двух передовых взводов.
