Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Водоизмещение, т: 4265 (стандартное), 5412 (при полной нагрузке). Длина, м: 142,7. Ширина, м: 16. Осадка, м: 4,1. Скорость, узлы: 34.

Дальность хода, мили: 3610 при скорости 18 узлов

Ракеты: 2 счетверенные ПУ ПКР SS-N-3B Sepal; спаренная ПУ ЗУР SA-N-1 Goa. Пушечное вооружение: 2 двухорудийные АУ калибра 7бмм; 4 б-ствольные АУ калибра 30 мм/65. Торпеды: 2 533-мм ТТА.

Противолодочные бомбометы: 2 12-ствольных бомбомета РБУ 6000.

РЛС:

Обнаружения ВЦ - 2 Head Net А.

Обнаружения НЦ и навигационные - 2 «Дон» 2.

Управления огнем - 2 Scoop Pair (для SA-N-3B); Peel Group (для ЗУР SA-N-1); Owl Screech (для 7б-мм АУ); Bass Tilt (для 30-мм АУ). ГАС: активный Hercules-2N (GS 372).

Вертолеты: только на платформе.

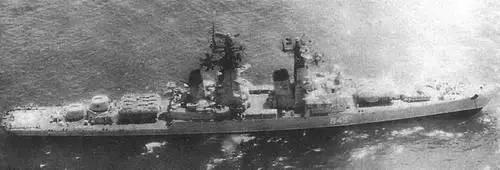

«КИНДА»

Страна: Россия

Страна-производитель: РОССИЯ

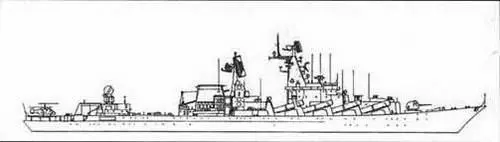

Тип корабля: «СЛАВА» («АТЛАНТ») (пр. 1164) (крейсер УРО) В строю: 4

Название и номер корабля: «МОСКВА» (экс-«СЛАВА»), «МАРШАЛ УСТИНОВ», «ВАРЯГ» (экс-«ЧЕРВОНА УКРАИНА»), «АДМИРАЛ ЛОБОВ» (экс-«УКРАИНА»).

Отличительные признаки:

• Высокий нос, покатый полубак.

• В задней части полубака имеются АУ калибра 130 мм/70.

• Характерные ПУ ПКР размещены вплотную к мостику - четыре пары на правом, четыре пары на левом борту.

• Наверху большой пирамидальной грот-мачты сзади мостика установлен решетчатый козловой кран, стрела которого простирается назад. На мачте смонтирована антенна РЛС обнаружения ВНЦ Top Steer или Top Plate.

• На меньшей кормовой мачте установлены антенны РЛС обнаружения ВЦ Тор Pair.

• Короткие, приземистые, одинаковые дымовые трубы расположены близко друг от друга непосредственно за кормовой мачтой.

• Стрела большого крана перемещается в характерном промежутке сзади дымовых труб, а его основание находится между ними (там же расположены ПУ SS-N-6).

• Чуть спереди от небольшой полетной палубы в задней части корабля находится выделяющийся на общем фоне прибор управления огнем Top Dome.

Водоизмещение, т: 9800 (стандартное), 11200 (при полной нагрузке). Длина, м: 186. Ширина, м: 21,5. Осадка, м: 7,6. Скорость, узлы: 32.

Дальность хода, мили: 7500 при скорости 15 узлов; 2500 при скорости 30 узлов.

Ракеты: 8 спаренных ПУ ПКР SS-N-12 Sandbox («Базальт») НПОМаш; 8 ПУ вертикального старта SA-N-б Grumble («Риф»); 2 спаренные ПУ SA-N-4. Пушечное вооружение: 2 двухорудийные АУ АК-130 калибром 130мм/70; 6 6-ствольных АУ АК 650 калибра 30 мм / 65. Торпеды: 2 533-мм ПТА.

Противолодочные бомбометы: 2 12-ствольных наводимых ПЛО бомбомета РБУ 6000.

Ложные цели: 2 установки разбрасывания дипольных отражателей ПК 2 или 12 установок ПК 10 (на крейсере «Адмирал Лобов»).

РЛС:

Обнаружения ВЦ - Top Pair (Top Sail + Big Net), трехкоординатная. Обнаружения ВНЦ - Top Strike или Top Plate (на крейсерах «Варяг» и «Адмирал Лобов»), трехкоординатная. Навигационные - 3 Palm Frond.

Управления огнем - Front Door (для SS-N-12); Top Dome (для ЗУР SA-N-6); 2 Pop Group (SA-N-4); 2 Bass Tilt (для 30 мм пушек); Kite Screech (для пушек калибра 130 мм).

ГАС: активные Bull Horn и Steer Hide. Вертолеты: 1 вертолет ПЛО Ка-27 Helix.

«МАРШАЛ УСТИНОВ»

Страна: США

Страна-производитель: США

Класс корабля: крейсер

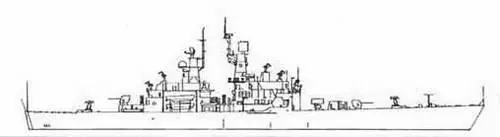

Тип корабля: CALIFORNIA (крейсер УРО с ЯЭУ)

В строю: 2

Название и номер корабля: CALIFORNIA (CGN 36), SOUTH CAROLINA (CGN 37) Отличительные признаки:

• Плоская палуба с немного приподнятой носовой частью.

• Две пирамидальные мачты. На передней мачте установлена выделяющаяся на общем фоне антенна РЛС обнаружения ВЦ SPS-48E, имеющая прямоугольный профиль. На задней мачте установлена антенна прибора управления огнем SPQ-9A, направленная в сторону кормы и защищенная обтекателем.

• ПУ ЗРК размещена в задней части полубака и кормовой части палубы.

• Две АУ калибра 127 мм размещены спереди от надстройки ближе к носу и непосредственно за надстройкой.

• Две корабельные шлюпки подвешены одна над другой в кормовой части надстройки.

• Два выделяющихся на общем фоне угловых прибора управления огнем SPQ-51D размещены над мостиком и в кормовой части надстройки.

Водоизмещение, т: 9561 (стандартное), 10450 (при полной нагрузке). Длина, м: 181,7. Ширина, м: 18,6.

Осадка, м: 9,6 (по уровню гидролокатора). Скорость, узлы: свыше 30.

Ракеты: 2 счетверенные ПУ ПКР Harpoon ПУ ЗРК компании Мс Donnell Douglas; 2 ПУ ЗУР SM-2MR Мк 13 Mod 7 компании Standard.

Пушечное вооружение и пулеметы: 2 АУ Мк 45 Mod О

калибра 127 мм/54 компании FMC; 2 6-ствольные АУ Vulcan Phalanx Mkl5 калибра 20 мм компании GE/GD; 4 пулемета калибра 12,7мм.

Торпеды: 2 ДТА Мк 32 калибра 324 мм; торпеды Мк 46 Mod 5 компании Honeywell.

Средства РЭБ: 4 фиксированные 6-ствольные системы сверхбыстрой постановки облака дипольных отражателей Мк 36 компании Loral Hycor; инфракрасные ловушки и отражатели; ловушка для торпед SLQ-25.

РЛС:

Обнаружения ВЦ - SPS-48E, трехкоординатная производства компании ПТ;

SPS-49(V)5 компании Raytheon.

Обнаружения НЦ - SPS-67(V)1 компании Norden.

Навигационные - SPM-64(V)9 компании Raytheon.

Управления огнем - 4 SPG-51D компании Raytheon; SPG-60D компании Lockheed;

SLQ-9A компании Lockheed.

ГАС: активная ГАС SQS-26 СХ компании ED0/GE.

Вертолеты: только на платформе.

Примечание. На 1998 г. был запланирован перевод крейсера California в резерв категории В; крейсера South Carolina - на 1999 г.

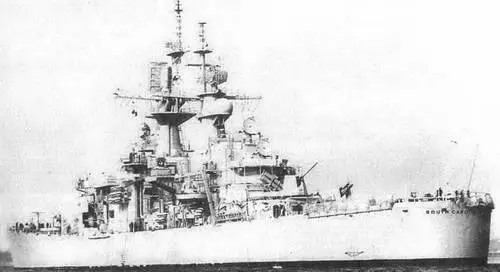

ЮЖНАЯ КАРОЛИНА

Страна: США

Страна-производитель: США Класс корабля: крейсер

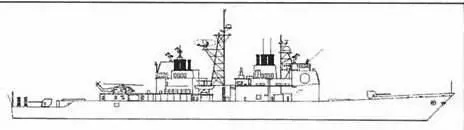

Тип корабля: TICONDEROGA (AEGIS) (крейсер УРО) В строю: 27

Название и номер корабля: TICONDEROGA (CG 47) (экс-DDG 47), YORKTOWN(CG 48), VINCENNES(CG 49), VALLEY F0RGE(CG 50), THOMAS S GATES (CG 51). BUNKER HILL(CG 52), MOBIL BAY (CG 53), ANTIETAM (CG54), LEYTE GULF(CG 55), SAN JACINTO (CG 56), LAKE CHAMPLAIN (CG 57), PHILLIPINE SEA (CG 58), PRINCETON (CG 59), NORMANDY (CG 60), MONTERREY (CG 61), CHANCELL0RSV1LLE (CG 62), COWPENS (CG 63), GETTYSBURG(CG 64), CHOSIN (CG 65), HUE CITY (CG 66), SHILOH (CG 67), ANZIO (CG 68), VICKSBURG (CG 69), LAKE ERIE (CG 70), CAPE ST GEORGE (CG 71), VELLA GULF (CG 72), PORT ROYAL (CG 73)

Отличительные признаки:

• Hoc с наклонным форштевнем с приподнятыми сторонами, окружающими полубак.

• На полубаке рядом с разрывом главной палубы смонтирована АУ калибра 127 мм.

• Две ПУ зенитных или ПЛО ракет Мк 26 Mod 5 (для CG 47-51), или две ПУ Мк 41 Mod 0 вертикального старта (от CG 52 и далее) - одна между башней и мостиком, другая у заднего разрыва палубы и перехода в ют. Это наиболее четкие различия между этими двумя и модификациями данного типа.
