Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

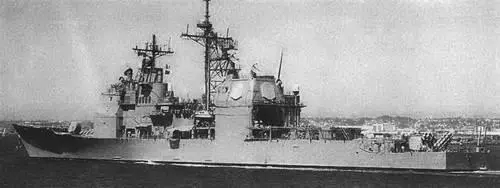

• Большая носовая надстройка по форме напоминает короб и расположена немного спереди от средней части корабля. Мостик расположен в носовой части, на крыше мостика - небольшая решетчатая мачта, на которой установлена для РЛС управления огнем SPQ-9A, защищенная обтекателем.

• Двойные дымовые трубы, каждая из которых имеет по три выпускных отверстия. Два передних выпускных отверстия передней дымовой трубы имеют больший диаметр заднего выпускного отверстия. Три выпускных отверстия задней дымовой трубы расположены в задней части трубы и имеют меньший диаметр.

• На высокой решетчатой грот-мачте, установленной между дымовыми трубами точно посредине корабля, смонтированы антенны РЛС.

• На обоих модификациях на юте установлены АУ калибра 127 мм.

Примечание. Vincennes и более поздние модификации имеют на борту более легкую трехопорную мачту вместо прямоугольной четырехопорной мачты, установленной на первых двух модификациях.

Водоизмещение при полной нагрузке, т: 9500 (для CG 47-48); 9407 (для

CG 49-51); 9516 (для остальных).

Длина, м: 172,8.

Ширина, м: 16,8.

Осадка, м: 9,5 (по уровню ГАСа).

Ширина, м: 18,6.

Скорость, узлы: свыше 30.

Дальность хода, мили: 6000 при скорости 20 узлов.

Ракеты: КР МБ Tomahawk компании GDS (на всех начиная с CG 52); 2 счетверен-ныеПУ ПКР Harpoon компании Мс Donnell Douglas; ЗУР Standard SM-2MR компании GDC; ракета-торпеда (на CG 47-55) компании Honeywell и Loral VLA (на всех начиная с CG 56 и CG 52-55 с 1998 г.). (ЗУР и ПЛУР запускаются из двух спаренных ПУ Мк 26 Mod 5 (на CG 47-51) и 2 ПУ вертикального старта Мк 41 Mod 0 (на CG 52 и более поздних модификациях). Все модификации начиная с CG 52 вооружены восемью ПУ вертикального старта КРМБ Tomahawk. Пушечное вооружение: 2 АУ Мк 45 Mod 0 калибра 127 мм/ 54 (на CG 47-50) FMC; Mod 1 (начиная с CG 51); две шестиствольные АУ Vulcan Phalanx Mkl5 Mod 2 калибра 20 мм/76 компании GE/GD; 2 АУ калибра 25 мм компании Мс Donnell Douglas; 4 пулемета калибра 12,7 (начиная с 2001 г. будет производиться замена АУ Phalanx на УР RAM Block 1).

Торпеды: 2 324-мм ТТА Мк 32, торпеды Мк 46 Mod 5 компании Honeywell.

«ТИКОНДЕРОГА»

Ложные цели: До восьми б-ствольных фиксированных установок сверхбыстрой постановки облака дипольных отражателей Mk 36 компании Loral с возможностью разбрасывания как дипольных отражателей, так и инфракрасных ловушек; ловушка для торпед SLQ-Зб Nixie.

РЛО

Обнаружения ВЦ/управления огнем - ФАР SPY-1A, трехкоординатная производства компании RCA; ФАР SPY-IB трехкоординатная производства компании Raytheon (начиная с модификации CG 59). Обнаружения ВЦ - SPS-49(V) 7 или 8 компании Raytheon. Обнаружения НЦ - Cardion SPS-55 компании ISC.

Навигационные - SPM-64(V) 9 компании Raytheon.

Управления огнем: SPQ -9А компании Lockheed; 4 SPG-62 компании Raytheon/RCA. ГАС: установленный на носу корабля активная ГАС SQS-53A/B (на CG 47-55) компании General Electric/Hughes; пассивная ГАС SQR-19 (на CG 47-55) с буксируемой антенной компании Gould; SQQ-39(V)3 (на всех модификациях начиная с CG 56) с антеннами SQS-53B (CG 56-57) или CQG-53C (CG 68-73), установленными на корпусе корабля, и пассивной буксируемой антенной S0R-19 компании Gould/ Raytheon.

Вертолеты: Два вертолета ПЛО Sikorsky SH-60B Seahawk LAMPS III; 2 Kaman SF-2FLAMPSI(CG 47-48).

Страна: Канада

Страна-производитель: Канада Класс корабля: эсминец Тип корабля: IROQUOIS (ракетный) В строю: 4

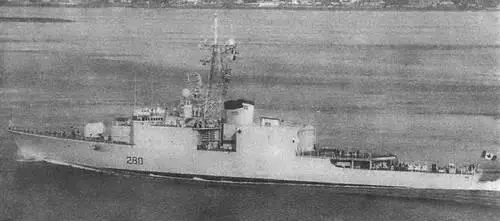

Название и номер корабля: IROQUOIS 280, HURON (281), ATHABASKAN (282), ALGONQUIN (283)

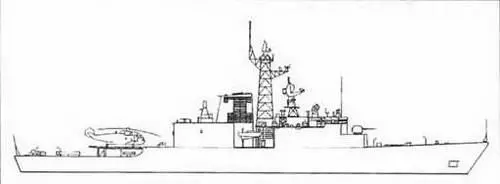

Отличительные признаки:

• ПУ ЗУР вертикального старта находится в задней части полубака.

• АУ калибра 76 мм (позиция «В»).

• На общем фоне выделяется изогнутая антенна РЛС обнаружения ВЦ SPQ-502B компании Signaal, которая установлена в кормовой части конструкции мостика.

• Непосредственно перед дымовой трубой установлена решетчатая грот-мачта.

• В средней части корабля установлена необычная большая дымовая труба, прямоугольного сечения.

• АУ ближнего боя находятся сразу за дымовой трубой в кормовой части надстройки.

• Под вертолетной полетной палубой, приподнятой над уровнем юта, видны ТА.

Водоизмещение при полной нагрузке, т: 5100. Длина, м: 129,8 (полная). Ширина, м: 15,2. Осадка, м: 4,7. Скорость, узлы: 27.

Дальность хода, мили: 4500 при скорости 15 узлов.

Ракеты: 1 вертикальная ПУ ЗУР Martin Marietta Mk 41, SM-2MR Block III компании Standard.

Пушечное вооружение: 1 АУ Super Rapid калибра 76 мм/62 компании ОТО Melara; 1 шестиствольная АУ Vulcan Phalanx Mk 15 калибра 20 мм/76 компании GE/GD.

Торпеды: 2 ТТА Mk 32 калибра 324 мм; торпеды Mk 46 Mod 5 Neartip компании Honeywell.

Ложные цели: 2 шестиствольные наводимые системы постановки облака дипольных отражателей или инфракрасных ловушек Plessey Shield Mk 2; ловушка для торпед SLQ-25 Nixie.

РЛС:

Обнаружения ВЦ - SPQ-502 (LW08) компании Signaal. Обнаружения НЦ - SPQ-501 (0А08) компании Signaal. Навигационные - 2 Pathfinder компании Raytheon; MD 373 компании Koden (устанавливается только на Iroquois на крыше ангара). Управления огнем - 2 SPG 501 (STIR 1.8) компании Signaal. ГАС: установленный на корпусе активный attack комбинированный ГАС переменной глубины погружения SQS-510 компании Westinghouse.

Вертолеты: 2 вертолета ПЛО Sikorsky СН-124А Sea King.

«ИРОКЕЗ»

Страна: КНР

Страна-производитель: КНР Класс корабля: эсминец Тип корабля: LUDAI/II (эсминецУРО) В строю: 15

Название и номер корабля: JINAN (105) (КЛАСС II), XIAN (106), YINCHUAN (107), XINING (108), KAIFENG (109), DALIAN (110) (КЛАСС II), NANJING (131), HEFEI (132), CHONGQING (133), ZUNYI (134), CHANGSHA (161), NANNING (162), N ANCHANG (163), GUILIN(164),ZHANJIANG(165)

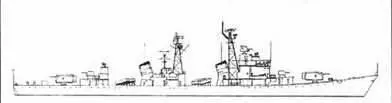

Отличительные признаки:

• Высокая носовая часть с покатым полубаком, снижающимся по направлению к корме с мостиком. Уровень главной палубы не меняется вплоть до кормы.

• В позиции «А» находится большая, выделяющаяся на общем фоне АУ, калибра 130 мм. Артустановка калибра 37 мм/63 размещена в позиции «В».

• Передняя грот-мачта, передняя кромка которой имеет пологий скат, стоит чуть спереди от передней дымовой трубы. Кормовая мачта представляет собой сужающуюся кверху решетчатую конструкцию меньших размеров и размещена в средней части корабля.

• Две идентичные дымовые трубы, верхние концы которых выкрашены в черный цвет, наклонены назад.

• Две больших ПУ ПКР HY-2. Одна смонтирована непосредственно перед передней дымовой трубой, другая непосредственно за задней дымовой трубой.

• В передней части задней изолированной кормовой надстройки установлен прибор управления огнем Rice Lamp и АУ калибра 37 мм/63.

• В позиции «Y» размещена АУ калибра 130 мм.
