Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

РЛС: Обнаружения ВЦ - DRBV 26 компании Thomson-CSF (кроме эсминцев D 644-646).

Обнаружения ВНЦ - DRBV 51С (DRBV 15А на эсминцах D 644-646). Навигационные - 2 Decca 1226.

Управления огнем - Vega с DRBC 32Е (D 640-643) компании Thomson-CSF; DRBC ЗЗА (D 644-646) (для ЗУР Crotale).

ГАС: активная ГАС DUBV (DUBV 24С на D 644-646) компании Thomson Sintra; ГАС переменной глубины погружения DUBV 43В (43С на D 643-646), спаренная с DUBV 23D/24.

Вертолеты: 2 вертолета ПЛО Westland Lynx Mk 3 (FN).

«ЛАМОТТЕ-ПИКЮ»

Страна: Франция

Страна-производитель: Франция

Тип корабля: Тип SUFFREN (эсминец УРО)

В строю: 1 (+1 на перевооружении с 1999 г.)

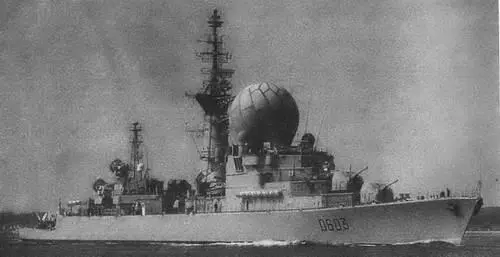

Название и номер корабля: SUFFREN (D 602), DUGEUESNE (D 603)

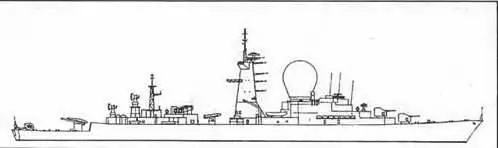

Отличительные признаки:

• Две АУ калибра 100 мм (позиция «А» и «В»).

• В задней части мостика установлена очень большая и выделяющаяся на общем фоне, защищенная обтекателем РЛС обнаружения ВЦ.

• В средней части корабля установлена опознавательная мачта круглого сечения, совмещенная с дымовой трубой, на конце которой имеются выпускные трубы выхлопных газов двигателя.

• Непосредственно за грот-мачтой смонтирована ПУ ПЛУР Malafon.

• На слегка приподнятой кормовой части надстройки, непосредственно за короткой решетчатой кормовой мачтой, смонтирована ПУ ПКР Exocet.

• Спаренная ПУ ЗУР Mascura размещена в носовой части юта.

• В задней части квартердека имеется буксируемая антенна ГАС переменной глубины погружения.

Примечание. ПЛУР Malafon снята с вооружения.

Водоизмещение, т: 5090 (стандартное), 6910 (при полной нагрузке). Длина, м: 156,6. Ширина, м: 15,5. Осадка, м: 6,1. Скорость, узлы: 34

Дальность хода, мили: 5100 при скорости 18 узлов; 2400 при скорости 29 узла.

Ракеты: 2 двухконтейнерные ПУ ПКР ММ 38 Exocet компании Aerospatiale; спаренная ПУ ЗУР Ruelle Masurca компании ECAN; ПЛУР Malafon компании Latecoere; полезная нагрузка - торпеды L4 (сняты с вооружения). Пушечное вооружение: 2 автоматические АУ DCN Mod 1964 CADAM колибра 100мм/55; 4 или 6 пушек Oerlikon калибра 20 мм. Торпеды: 2 ДТА; 10 торпед L5 компании ECAN.

Ложные цели: 2 десятиствольные наводимые установки Sagaie для разбрасывания дипольных отражателей / инфракрасных ловушек компании CSEE; 2 установки Dagaie.

РЛО

Обнаружения ВЦ: DRBI 23 (в обтекателе). Обнаружения ВНЦ: DRBV 15А. Навигационные: Decca 1226 компании Racal.

Управления огнем: 2 DRBR 51 (Masurca) Thomson-CSF; DRBC 33 А (АУ) компании Thomson-CSF.

ГАС: активная ГАС DUBV 23 компании Thomson-Sintra установлена на основном корпусе корабля; ГАС переменной глубины погружения DUBV 43.

Примечание. После переоснащения в 1999 г. эсминец Duquesne переведен в режим частичной эксплуатации.

«ДЬЮК УЭСНЕ»

Страна: Франция

Страна-производитель: Франция

Тип корабля: Тип TOURVILLE (класс F 67) (эсминец УРО)

В строю: 3

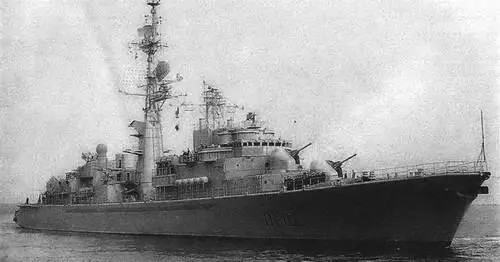

Название и номер корабля: TOURVILLE (D 610); DUGUAY-TROUIN (D 611), DE GRASSE (D 612)

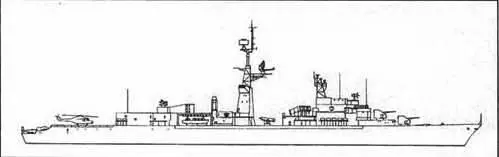

Отличительные признаки:

• Две АУ калибра 100 мм (позиция «А» и «В»).

• В задней части носовой надстройки установлена короткая решетчатая мачта.

• Непосредственно за носовой надстройкой размещены ПУ ПКР Exocet.

• Большая цельная мачта, совмещенная с дымовой трубой, размещена в средней части корабля.

• Выделяющаяся на общем фоне антенна РЛС обнаружения ВЦ DRBV 26 установлена на выступающем портале на передней части грот-мачты.

• Непосредственно за грот-мачтой по обоим бортам размещены антенны спутниковой связи в обтекателях.

• Книзу от задней оконечности полетной палубы установлено буксирное устройство ГАС переменной глубины погружения.

На приподнятой кормовой части надстройки установлена ПУ ЗУР Crotale.

Водоизмещение, т: 4580 (стандартное), 5950 (при полной нагрузке). Длина, м: 152,8. Ширина, м: 16. Осадка, м: 5,7. Скорость, узлы: 32

Дальность хода, мили: 5000 при скорости 18 узлов.

Ракеты: 2 строенные ПУ ПКР ММ 38 Exocet компании Aerospatiale; 8-контей-

нерные ПУ ЗРК Crotale компании Thomson - CSF Naval EDIR.

Пушечное вооружение: 2 автоматические АУ Mod 68 CADAM калибра 100мм/55

компании DCN; 2 АУ Giat калибра 20 мм.

Торпеды: 2 ТА; 10 торпед L5 компании ECAN.

Ложные цели: 2 8-ствольные наводимые установки Syllex для постановки облака дипольных отражателей компании CSEE/USEL.

РЛС-

Обнаружения ВЦ - DRBV 26.

Обнаружения ВНЦ - DRBR 51В компании Thomson - C5F. Навигационные: 2 Decca Туре 1226 компании Racal. Управления огнем: DRBC 32 D (Crotale) компании Thomson-CSF. ГАС: активная ГАС DUBV 23 компании Thomson-Sintra установлена на основном корпусе корабля; ГАС переменной глубины погружения DUBV 43; буксируемая ГАС DSBV 62С (пассивная).

Примечание. После переоснащения в 1999 г. эсминец Duquesne переведен в режим частичной эксплуатации.

Вертолеты: 2 вертолета ПЛО Westland Lynx Mk4 (FN).

ТУРВИЛЛ

Страна: Аргентина Страна-производитель: Германия

Тип корабля: ALMIRANTE BROWN (МЕКО 360) (эсминец УРО) В строю: 4

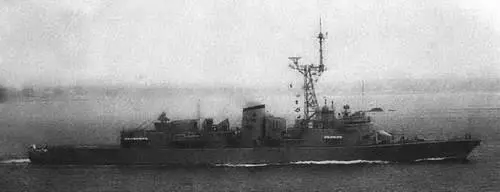

Название и номер корабля: ALMIRANTE BROWN (0 10), LA ARGENTINA (D 11), HEROINA(D12),SARANDI(D13)

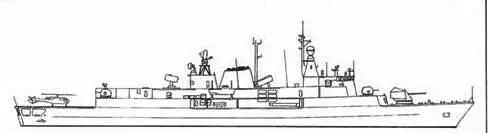

Отличительные признаки:

• Короткий полубак, 127-мм АУ (позиция «А»).

• Непосредственно перед мостиком размещены АУ калибра 40мм / 70 (позиция «В»).

• Низкая пирамидальная мачта установлена в задней части мостика. На ней смонтирован обтекатель антенны РЛС управления огнем WM 25.

• Непосредственно перед дымовыми трубами по правому и по левому борту смонтированы ПУ ПКР Exocet.

• Две дымовые трубы ориентированы таким образом, что, находясь «бок к боку», они образуют V-образную фигуру, причем спереди оттруб размещена мачта-однодеревка.

• Позади труб на приподнятой надстройке смонтирована РЛС обнаружения ВНЦ и управления огнем DA08A.

• Короткая полетная палуба находится на корме по правому борту, а ниже нее - открытый ют.

Примечание. Данный тип также находится на вооружении ВВС Нигерии (1 корабль, квалифицируемый как фрегат УРО), наиболее заметной отличительной чертой аргентинского корабля является наличие цельной радиорубки, на которой позади от дымовых труб установлен решетчатый пилон, отсутствующий в нигерийском варианте.

Водоизмещение, т: 2900 (стандартное), 3360 (при полной нагрузке). Длина, м: 125,9. Ширина, м: 14. Осадка, м: 5,8. Скорость, узлы: 30,5.

Дальность хода, мили: 4500 при скорости 18 узлов.
