Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

• На кормовой надстройке установлена АУ калибра 76 мм и стандартная ПУЗУР.

• Полетная палуба находится в правой части кормы, ниже ее - открытый ют.

Водоизмещение, т: 4330 (стандартное), 5400 (при полной нагрузке). Длина, м: 147,7. Ширина, м: 16,1. Осадка, м: 8,6. Скорость, узлы: 31.

Дальность хода, мили: 7000 при скорости 18 узлов.

Ракеты: 2 или 4 спаренные ПУ ПКРК Teseo Mk 2 (TG 2) компании ОТО Melara/ Matra; ПУ ЗУР Pomona Standard SM-1MR Mk 13 Mod 4 компании GDC; ПУ Albatros Mk 2 с восемью ТПК ЗУР Aspide компании Selenia; к 2002 г. планируется установить ТА Milas компании ОТО Melara/Matra с противолодочными торпедами Мк4б Mod 5 или Ми 90.

Пушечное вооружение: 1 АУ калибра 127 мм/54 компании ОТО Melara; 3 АУ калибра 76 мм/62 Super Rapid компании ОТО Melara. Торпеды: 2 ТТА В5 14 калибра 326 мм; торпеды Мк 46 компании Honeywell. Ложные цели: 2 установки для постановки дипольных отражателей Sagaie компании CSEE; противоторпедная система SLQ-25 Nixie.

РЛС

Дальнего обнаружения ВЦ - SPS-52C, трехкоординатная, производства компании Hughes.

Обнаружения ВЦ - SPS-768 (RAN 3L) компании Selenia. Обнаружения ВНЦ - Selenia SPS 774 (RAN 10S). Обнаружения НЦ - SPS-702 компании SMA. Навигационные - SPN-748 компании SMA.

Управления огнем - 4 SPG-76 (RTN ЗОХ) Selenia; 2 SPG-51D (для ЗУР) компании Raytheon.

ГАС: активная ГАС переменной глубины погружения, установленный DE1164 LF-VDS компании Raytheon.

Вертолеты: 2 вертолета ПЛО Agusta-Bell АВ 212; способен нести SH-3D Sea King и EH 101.

«ФРАНЦИСКО МИМБЕЛЛИ»

Страна: Япония

Страна-производитель: Япония Класс корабля: эсминец Тип корабля: ASA6IRI (эсминец УРО) В строю: 8

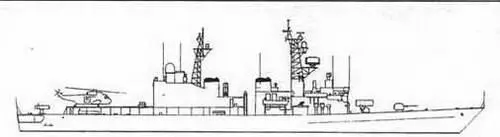

Название и номер корабля: ASAGIRI (DD 151), YAMAGIRI (DD152), YUUGIRI (DD 153), AMAGIRI (DD 154), HAMAGIRI (DD 155), SET0GIRI (DD 156), SAWAGIRI (DD 157), UMIGIRI(DD158)

Отличительные признаки:

• Верхняя палуба непрерывна на всем участке от носа до кормы, носовая часть приподнята.

• В позиции «А» смонтирована АУ калибра 76 мм.

• Непосредственно перед мостиком установлена 8-контейнерная ПУ ПЛУР ASR0C.

• Две дымовые трубы, верхние оконечности которых выкрашены в черный цвет, смонтированы друг за другом, причем вторая частично загорожена надстройкой.

• На решетчатой грот-мачте, расположенной в задней части мостика, установлено несколько антенн РЛС. Решетчатая кормовая мачта расположена непосредственно за кормовой дымовой трубой.

• Обтекатель антенны РЛС управления огнем расположен сзади от кормовой мачты, находящейся, в свою очередь, на высокой надстройке.

• Вертолетная полетная палуба находится в кормовой части над уровнем верхней палубы; контейнерная ПУ ЗУР Sea Sparrow размещена справа в кормовой части корабля на уровне верхней палубы.

Примечание. В настоящее время с целью уменьшения теплового поля при наименьшем ущербе для электроники, установленной на грот-мачте, задняя дымовая труба смещена в сторону правого борта, а грот-мачта, так же как и передняя дымовая труба, - в сторону левого борта.

Водоизмещение при полной нагрузке, т: 4200. Длина, м: 137. Ширина, м: 14,6. Осадка, м: 4,5. Скорость, узлы: 30.

Ракеты: 2 счетверенные ПУ ПКР Harpoon компании McDonnell Douglas; 8-контейнерная ПУ ЗУР Sea Sparrow Mk 29 (Туре 3/ЗА) компании Raytheon; 8-контей-нерные ПУ ПЛК АСРОК Mk 112 компании Honeywell; полезная нагрузка - торпеды Mk 46 Mod 5 Neartip.

Пушечное вооружение: 1 компактная АУ калибра 76 мм/62 компании ОТО Melara; 2 АУ Phalanx Mk 15 калибра 20 мм компании GE/GD. Торпеды: два ТТА Туре 68 H0S 301 калибра 324 мм; торпеды Mk 46 Mod 5 Neartip компании Honeywell.

Ложные цели: 2 шестиствольные системы сверхбыстрой постановки облака дипольных отражателей Mk 36 компании Loral Hycor; буксируемая ловушка для торпед SLQ-51 Nixie или Туре 4.

РЛС:

Обнаружения ВЦ - OPS-14C (на DD151-154) компании Melco; OPS-24 трехмерных (на DD 155-158) компании Melco.

Обнаружения НЦ - OPS-28C (на DD 151,152,155-158) компании JRC-28C-Y (на DD153-154) компании JRC.

Управления огнем: тип 2-22 (для АУ); type 2-12Е (на DD 151-154); type 2-12G (для ЗУР) (на DD 155-158).

ГАС: активная ГАС OQS-4A (II) компании Mitsubishi; буксируемая антенна OQR-1. Вертолеты: 1 вертолет ПЛО SH-60J Sea Hawk компании Sikorsky/Mitsubishi.

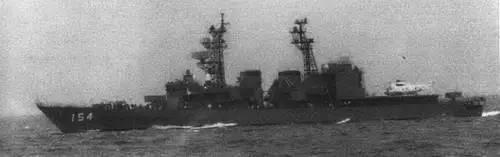

АСАГИРИ

Страна: Япония

Страна-производитель: Япония Класс корабля: эсминец Тип корабля: HARUNA (эсминец УРО) В строю: 2

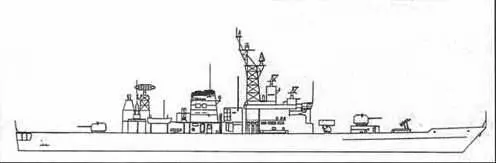

Название и номер корабля: HARUNA (DD 141). HIEI (DD 142) Отличительные признаки:

• Верхняя палуба непрерывна на всем участке от носа до кормы.

• Полубак идентичен полубаку кораблей класса Shirane.

• Центральная надстройка аналогична надстройке кораблей класса Shirane. Основное различие между ними состоит в том, что на кораблях типа Haruna единственная мачта интегрирована с дымовой трубой и смещена немного влево.

• Решетчатая грот-мачта, на которой смонтирована изогнутая антенна РЛС обнаружения ВЦ Melco OPS-ПС, установлена на дымовой трубе.

• Выделяющийся на общем фоле обтекатель антенны РЛС управления огнем расположен сзади грот-мачты и дымовой трубы.

• Части кораблей типов Haruna и Shirane, находящиеся позади от дымовой трубы, практически идентичны.

Примечание 1. На ангаре по правому борту установлен тяжелый кран Примечание 2. Вооружение кораблей типов Haruna и Shirane внешне очень схоже.

Водоизмещение, т: 4950 (5050 у эсминца DD 142). Длина, м: 153. Ширина, м: 17,5. Осадка, м: 5,2. Скорость, узлы: 31.

Ракеты: 8-контейнерная ПУ ЗУР Sea Sparrow Mk 29 (Туре ЗА) компании Raytheon; 8-контейнерная ПУ ПЛУР АСРОК Мк 112 компании Honeywell; полезная нагрузка - торпеды Мк 46 Mod 5 Neartip.

Пушечное вооружение: 2 автоматические АУ Мк 42 калибра 127 мм/54 компании FMC; 2 АУ Phalanx Mk 15 калибра 20 мм компании GE/GD. Торпеды: 2 ТТА Туре 68 H0S 301 калибра 324 мм; торпеды Мк 46 Mod 5 Neartip компании Honeywell.

Ложные цели: 4 6-ствольные системы сверхбыстрой постановки облака дипольных отражателей Мк 36 компании Loral Нусог.

РЛС:

Обнаружения ВЦ - OPS-ПС компании Melco. Обнаружения НЦ - OPS-28C/28C-Y компании Ж. Управления огнем - 1 Type 1А (для пушек), 1 Туре 2-12 (для ЗУР. ГАС: активная ГАС OQS-3 компании Sangamo/Mitsubishi.

Вертолеты: 3 вертолета ПЛО SH-60J Sea Hawk компании Sikorsky/Mitsubishi.

«ХИЭЙ»

Страна: Япония

Страна-производитель: Япония Класс корабля: эсминец Тип корабля: HATAKAZE (эсминец УРО) В строю: 2

Название и номер корабля: HATAKAZE (DD 171), SHIMAKAZE (DD 172) Отличительные признаки:
