Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Ракеты: 2 счетверенные ПУ ПКР ММ 40 Exocet компании Aerospatiale; ПУ ЗУР Aspide компании Selenia/Elsag Albatros.

Пушечное вооружение: 2 автоматические АУ калибра 127мм/54 компании ОТО Melara; двухорудийные АУ калибра 40 мм/70 компании Breda/Bofors. Торпеды: 2 ТТА ILAS 3 калибра 324мм; торпеды Whitehead А 244. Ложные цели: двойная установка Dagaie компании CSEE; буксируемая торпедная ловушка G1738 компании Graceby; 2 системы постановки облака дипольных отражателей SCLAR калибра 105 мм компании Breda.

РЛС

Обнаружения ВНЦ: DA08A компании Signaal. Обнаружения НЦ - ZW 06 компании Signaal. Навигационные - Туре 1226 компании Decca. Управления огнем - STIR компании Signaal. ГАС: активная ГАС 80 DSQS-21BZ компании Atlas Elektronik.

вертолеты: 2 ПЛО / противокорабельных вертолета SA 319В Alouette III компании Aerospatiale или AS 555 Fennec компании Aerospatiale.

«АЛЬМИРАНТЕ БРОУН» И «ЛА АРГЕНТИНА» (НА ВТОРОМ ПЛАНЕ)

Страна: Индия

Страна-производитель: Индия

Класс корабля: эсминец

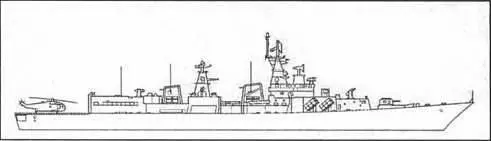

Тип корабля: DELHI (эсминец УРО)

В строю: 2

Строятся: 1

Название и номер корабля: DELHI (D 61), MYSORE (D 62), BOMBAY (D 63) Отличительные признаки:

• Высокая носовая часть, полубак сохраняет свою пологость на участке от носа до мостика. Разрывов и перепадов верхней палубы не имеется.

• На полубаке смонтирована приземистая АУ калибра 100 мм (в позиции «А»).

• В позиции «В» установлена ПУ ЗУР SA-N-7, а сзади нее 2 ПЛО бомбомета РБУ 6000.

• Вдоль и перед мостиком по левому и по правому борту установлены 4 счетверенных контейнерные ПУ ПКР SS-N-25.

• На верхней оконечности коренной грот-мачты, установленной на мостике, смонтирована выделяющаяся на общем фоне прямоугольная антенна РЛС обнаружения ВНЦ Half Plate.

• Вторая низкая пирамидальная мачта стоит между двумя дымовыми трубами близкой к кубу формы. На ней установлена антенна РЛС обнаружения ВЦ RALW (LW08) компании Bharaf/Signal.

• Сзади от второй дымовой трубы располагается длинный низкий вертолетный ангар.

Водоизмещение, т: 6700 (при полной нагрузке). Длина, м: 163. Ширина, м: 17. Осадка, м: 6,5. Скорость, узлы: 28.

Ракеты: А счетверенные ПУ ПКР SS-N-25 (Х-35 «Уран ГНПЦ «Звезда-Стрела»); две ПУ ЗУР SA-N-7 Gadfly («Ураган»).

Пушечное вооружение: 1 АУ АК100 калибра 100 мм/59 советского производства; 4 советские 6-ствольные АУ АК 630 калибра 30мм/65. Торпеды: 1 ПТА калибра 533мм.

Противолодочные бомбометы: 12-ствольный наводимый противолодочный

бомбомет РБУ 6000.

Глубинные бомбы: 2 сбрасывателя.

Ложные цели: 2 установки для постановки облака дипольных отражателей ПК 2. РЛС

Обнаружения ВЦ - RALW (LW 08) компании Bharat/Signaal. Обнаружения ВНЦ - Half Plate. Навигационные - Bharat Rashmi.

Управления огнем - б Front Dome (для ЗУР); Kite Screech (для 100 мм АУ); 2 Bass Tilt (для 30 мм АУ); Plank Shave (для ПКР Х-35). ГАС: ГАС Bharat APS0H.

Вертолеты: два противокорабельных вертолета Westland Sea King Mk 42В или 2 ПЛО/противокорабельных вертолета Hindustan Aeronautics ALH.

«ДЕЛИ»

Страна: Италия

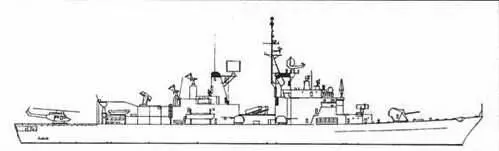

Страна-производитель:Италия Класс корабля: эсминец Тип корабля: AUDACE (эсминец УРО) В строю: 2

Название и номер корабля: ARDITO (D 550), AUDACE (D 560)

Отличительные признаки:

• Непрерывная палуба от носа до кормы.

• В позиции «А» размещена АУ калибра 127 мм, в позиции «В» - ПУ ЗУР Aspide.

• Необычно высокая носовая надстройка.

• На конструкции, совмещающей переднюю мачту и дымовую трубу, установленной на кормовой части носовой надстройки, смонтирована антенна РЛС обнаружения ВЦ. Две одинаковые выпускные трубы образуют V-образную структуру.

• На конструкции, совмещающей кормовую мачту и дымовую трубу и имеющей пологий передний край, смонтирована большая, наклоненная под определенным углом прямоугольная антенна РЛС дальнего обнаружения ВЦ.

• Над 76-мм АУ между дымовыми трубами смонтированы ПУ ПKPK Teseo.

• На переднем крае ангара смонтирована ПУ ЗУР Standard.

• Полетная палуба находится на корме по правому борту; ниже нее - открытый квартердек.

Водоизмещение, т: 3600 (стандартное); 4400 (при полной нагрузке). Длина, м: 136,6. Ширина, м: 14,2. Осадка, м: 4,6. Скорость, узлы: 34.

Дальность хода, мили: 3000 при скорости 30 узлов. Ракеты: четырех спаренные ПУ Teseo Mk 2 (TG 2 ОТО) компании Melara/Matra; ПУ ЗУР Pomona Standard SM -1MR Mk 13 Mod 4 компании GDC; 8-контейнерная ПУ ЗУР компании Selenia Albatros для ракет Aspide.

Пушечное вооружение: 1 АУ калибра 127мм / 54 компании ОТО Melara; 3 АУ калибра 76 мм / 62 Compact (на Ardito) или 4 (на Audace) АУ Super Rapid компании ОТО Melara.

Торпеды: 2 ТТА US Mk 32, торпеды Mkl4 калибра 324 мм и Mk46 Mod 5 компании Honeywell.

Ложные цели: 2 20-ствольные системы постановки облака дипольных отражателей SCLAR калибра 105 мм компании Breda; буксируемая ловушка для торпед SLQ-36 Nixie.

РЛО

Обнаружения ВЦ - SPS-52C трехкоординатная производства компании Hughes. Обнаружения ВНЦ - SPS-774 (RAN 10S) компании Selenia. Навигационные - SMA SPM-748.

Управления огнем - 3 SPG-76 (RTN ЗОХ) компании Selenia, 2 SPG-51 компании Raytheon (для ЗУР Standard). ГАС: активная ГАС CWE610.

Вертолеты: 2 вертолета ПЛО АВ 212 компании Agusta-bell.

«АРДИТО»

Страна: Италия

Страна-производитель: Италия Класс корабля: эсминец

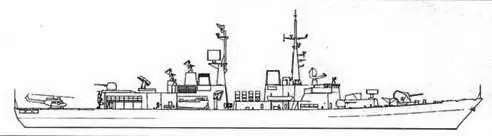

Тип корабля: DE LA PENNE (экс-ANIMOSO) (эсминецУРО) В строю: 2

Название и номер корабля: LUIGIDURAND DE LA PENNE (экс-ANIMOSO) (D 560), FRANCESCO MIMBELLI (экс-ARDIMENTOSO) (D 561)

Отличительные признаки:

• Высокий нос; верхняя палуба непрерывна на всем участке от носа до кормы.

• В позиции «А» смонтирована АУ калибра127 мм; в позиции «В» - ПУ с восемью направляющими ЗУР Aspide.

• На носовой надстройке установлена тонкая пирамидальная передняя мачта.

• На немного более короткой закрытой задней мачте смонтирована трехмерная антенна РЛС дальнего обнаружения ВЦ, размещенная на выдающейся назад платформе. На задней мачте, в свою очередь, установлена мачта-однодеревка, на которой смонтирована РЛС обнаружения ВНЦ.

• Три дымовые трубы прямоугольного сечения: первая в кормовой части носовой надстройки и две спаренные трубы, образующие V-образную конструкцию непосредственно за кормовой мачтой. Все дымовые трубы слегка сужаются по кверху.

• В средней части корабля между носовой дымовой трубой и кормовой мачтой размещена ПУ nKPKTeseo.
