• В палубе надстроек имеется разрыв сразу за носовой частью. Верхняя палуба непрерывна от носа до кормы.

• На длинном полубаке установлены три системы вооружения (от носа к корме): ПУ ЗУР Standard, приподнятая АУ калибра 127 мм, ПУ ПЛУР АСРОК.

• На решетчатой грот-мачте, установленной в кормовой части центральной надстройки, смонтирована антенна РЛС обнаружения ВЦ SPS-52C, имеющая прямоугольную форму.

• Непосредственно за средней частью корабля находится слегка сужающаяся кверху дымовая труба, верхняя оконечность которой выкрашена в черный цвет.

в На короткой решетчатой кормовой мачте смонтирована изогнутая антенна РЛС обнаружения ВЦ 0PS-11C.

• В позиции «Y» в передней части полетной палубы смонтирована 100-мм АУ.

• Длинная полетная палуба; ниже нее открытый ют.

Водоизмещение при полной нагрузке, т: 5500 Длина, м: 150. Ширина, м: 16,4. Осадка, м: 4,8. Скорость, узлы: 30.

Ракеты: 8 ПКР Harpoon компании McDonnell Douglas; ПУ ЗУР Pomona Standard SM-1MR Mk 13 Mod 4 компании GDC; 8-контейнерная ПУ ПЛУР АСРОК Mk 112 компании Honeywell; полезная нагрузка - торпеды Мк 46 Mod 5 Neartip.

Пушечное вооружение: 2 АУ Мк 42 калибра 127 мм/54 компании FMC; 2 АУ Phalanx Mk 15 калибра 20 мм компании GE/GD.

Торпеды: 2 ТТА Туре 68 H0S 301 калибра 324 мм; торпеды Мк 46 Mod 5 Neartip компании Honeywell.

Ложные цели: 2 б-ствольные системы сверхбыстрой постановки облака дипольных отражателей Мк 36 компании Loral Нусог.

РЛС:

Обнаружения ВЦ - SPS-52C трехкоординатная, производства компании Hughes; OPS-ПС компании Melco. Обнаружения НЦ - 0PS-28B компании.

Управления огнем - 2 SPG-51C компании Raytheon; 2-21; Туре 2-21 компании Melco.

ГАС: установленный в носовой части активная ГАС 0QS 4 Mod 1 компании NEC.

Вертолеты: имеется платформа для 1 противолодочного вертолета SH-60J Seahawk компании Sikorsky/Mitsubishi.

«ХАТАКАДЗЕ»

Страна: Япония

Страна-производитель: Япония Класс корабля: эсминец Тип корабля: HATSUYUKI (эсминец УРО) В строю: 12

Название и номер корабля: HATSUYUKI (DD 122), SHIRAYUKI (DD 123), MINEYUKI (DD 124), SAWAYUK1 (DD 125), HAMAYUKI (DD 126), ISOYUKI (DD 127), HARUYUKI (DD 128), YAMAYUKI (DD 129), MATSUYUKI (DD 130),SET0YUKI (DD 131), ASAYUKI (DD132), SHIMAYUKI(DD 133)

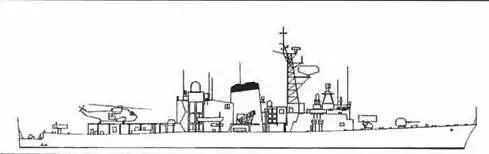

Отличительные признаки:

• Непрерывная верхняя палуба с уступом, переходящим в квартердек.

• В позиции «А» смонтирована АУ калибра 76 мм.

• Непосредственно перед мостиком смонтирована контейнерная ПУ ПЛУР АСРОК.

• Посреди корабля установлена большая, слегка сужающаяся кверху дымовая труба, верхняя оконечность которой окрашена в черный цвет.

• На размещенной в кормовой части мостика решетчатой грот-мачте смонтировано несколько радиолокационных антенн.

• На ангаре установлен обтекатель антенны РЛС управления огнем, немного смещенный к правому борту.

• Полетная палуба находится на корме выше уровня верхней палубы

• Непосредственно перед квартердеком установлена ПУ ЗУР Sea Sparrow.

Водоизмещение при полной нагрузке, т: 3700 (3800 для кораблей начиная с DD 129). Длина, м: 130. Ширина, м: 13,6.

Осадка, м: 4,2, (4,4 для кораблей начиная с DD 129). Скорость, узлы: 30.

Ракеты: 2 счетверенные ПУ ПКР Harpoon компании McDonnell Douglas; 8-контейнерная ПУ ЗУР Sea Sparrow Mk 29 Туре ЗА компании Raytheon; 8-контейнерная ПУ ПЛУР АСРОК Mk 112 компании Honeywell; полезная нагрузка - торпеды Mk 46 Mod 5 Neartip.

Пушечное вооружение: 1 компактная АУ калибра 76 мм/62 компании ОТО Melara; 2 АУ Phalanx Mk 15 калибра 20 мм компании GE/GD Торпеды: 2 ТТА Туре 68 H0S 301 калибра 324 мм; торпеды Mk 46 Mod 5 Neartip компании Honeywell.

Ложные цели: 2 б-ствольные системы сверхбыстрой постановки облака дипольных отражателей Mk 36 компании Loral Нусог.

РЛС:

Обнаружения ВЦ - OPS-14C компании Melco. Обнаружения НЦ - OPS-18 компании Ж.

Управления огнем - Туре 2-12 А (для ЗУР); 2 Type 2-21/21А (для АУ). ГАС: установленная в носовой части активная ГАС OQS 4А (II) (тип SQS-23) компании NEC; на некоторых кораблях пассивная ГАС 0QR 1TACTASS.

Вертолеты: 1 вертолет ПЛО SH-60J Seahawk компании Sikorsky/Mitsubishi.

«ХАЦУЮКИ»

Страна: Япония

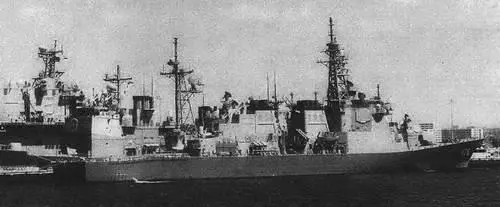

Страна-производитель: Япония Класс корабля: эсминец Тип корабля: K0NG0U (эсминец УРО) В строю: 4

Название и номер корабля: KONGOU (DO 173), KIRISHIMA (DD 174), MYOUKOU (DD 175), CHOUKAI (DD 176)

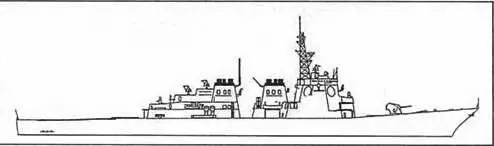

Отличительные признаки:

• Верхняя палуба непрерывна от носа до кормы.

• Единственное видимое вооружение на палубе полубака - АУ калибра 127 мм в позиции «А».

• Непосредственно перед мостиком и в задней части кормовой надстройки установлена АУ ближнего действия.

• Высокая носовая надстройка увенчана решетчатой мачтой, наклоненной назад.

• В средней части корабля близко друг к другу смонтированы две угловатые дымовые трубы, которые сужаются кверху и в верхней их части имеют несколько выступающих выпускных труб.

• Между трубами установлены ПУ ПКР Harpoon.

• Палубные ПУ ЗУР Standard вертикального старта размещены в задней части палубы бака и в передней части полетной палубы.

• Длинная полетная палуба на корме.

Примечание. Данный тип является увеличенным и усовершенствованным вариантом американского типа Arleigh Burke и облегченным вариантом системы Aegis.

Водоизмещение, т: 7250 (стандартное), 9485 (при полной нагрузке). Длина, м: 161. Ширина, м: 21.

Осадка, м: 6,2,10 (на уровне ГАС). Скорость, узлы: 30.

Ракеты: 2 счетверенные ПУ ПКР Harpoon компании McDonnell Douglas; 29-контейнерная ПУ ЗУР Standard SM-2MR компании GDC Pomona Mk 41 в носовой части компании FMC, 8-контейнерная палубная ПУ ЗУР вертикального старта Мк 41 компании Martin Marietta - в кормовой части; 8-контейнерная ПУ ПЛУР АСРОК Мк 112 компании Honeywell; полезная нагрузка - торпеды Мк 46 Mod 5 Neartip.

Пушечное вооружение: 1 АУ Compatto калибра 127 мм/54 компании ОТО Melara; 2 АУ Vulcan Phalanx Mk 15 калибра 20 мм компании GE/GD. Торпеды: 2 ТТА Туре 68 H0S 301 калибра 324 мм; торпеды Мк 46 Mod 5 Neartip компании Honeywell.

Ложные цели: 4 б-ствольные системы сверхбыстрой постановки облака дипольных отражателей Мк 36 компании Loral Нусог; буксируемая торпедная ловушка SLQ-25.

рло

Обнаружения ВЦ - SPY-ID трехкоординатная компании RCA. Обнаружения НЦ - 0PS-28D компании Ж. Навигационные - 0PS-20 компании Ж. Управления огнем - 3 SPG-62; 1 Мк 2/21.

ГАС: установленная в носовой части активная ГАС 0QS102 (SQS 53В/С); пассивная ГАС 0QR 2 (SQR-19A(V)) TACTASS с буксируемой антенной компании Oki.

Вертолеты: имеется платформа и средства заправки для вертолета SH-60J Seahawk компании Sikorsky/Mitsubishi.

«МЁУКОУ»
