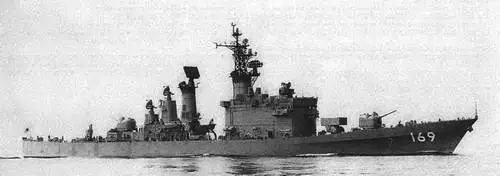

• Размещенная в задней части основной надстройки передняя мачта совмещена с передней дымовой трубой, на которой установлена решетчатая мачта.

• На задней мачте, совмещенной с дымовой трубой, установлена прямоугольная антенна P/1CSPS-52 В/С.

• Два ТТА смонтированы между дымовыми трубами.

• Задняя ПУ ЗУР находится в позиции X.

• ПУ ЗУР Standard смонтирована на длинной палубе.

Водоизмещение (стандартное), т: 3850. Длина, м: 143. Ширина, м: 14,3. Осадка, м: 4,7. Скорость, узлы: 32.

Ракеты: 8-контейнерная ПУ ПКР Мс Donnell Douglas Harpoon; ПУ ЗУР Standard SM-1 MR Mk 13 Mod 1 или 4 компании GDC Pomona; 8-контейнерная ПУ ПЛР АСРОК Mk 112 компании Honeywell; полезная нагрузка - торпеды Мк 46 Mod 5 Neartip.

Пушечное вооружение: две автоматические АУ Мк 42 калибра 127 мм/54 компании FMC; 2 АУ Phalanx Mk 15 калибра 20 мм компании GE/GD. Торпеды: 2 ТТА Туре 68 калибра 324 мм; торпеды Мк 46 Mod 5 Neartip компании Honeywell.

Ложные цели: четыре 6-ствольные системы сверхбыстрой постановки облака дипольных отражателей Мк 36 компании Loral Нусог; бусируемая ловушка для торпед SLQ-25 Nixie.

РЛС:

Обнаружения ВЦ - 0PS-11С компании Melco; SPS-52B или С (на DDG 170),трех-координатная производства компании Hughes.

Обнаружения НЦ - 0PS-16D компании FRC; 0PS-28 (на DD 170) компании FRC; 0PS-18-3 (на DD 169) компании FRC. Управления огнем - 2 Raytheon SPG 51;Туре 2 FCS. ГАС: активная ГАС 0QS-3A компании Nec.

«АСАКАДЗЕ»

Страна: Япония

Страна-производитель: Япония Класс корабля: эсминец Тип корабля: TAKAT5UKI (эсминец УРО) В строю: 2

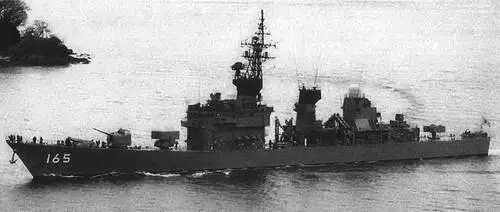

Название и номер корабля: TAKATSUKI (DDA 164), KIKUZUKI (DDA 165) Отличительные признаки:

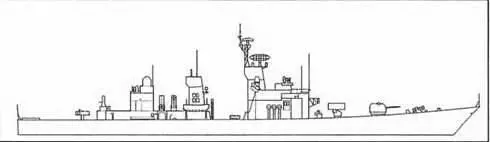

• Высокий нос, пологая верхняя палуба непрерывна от носа до кормы.

• В позиции «А» установлена АУ калибра 127 мм, противолодочный бомбомет Bofors тип 71 калибра 375 мм смонтирован в передней части полубака.

• 8-контейнерная ПУ ПЛУР АСРОК смонтирована непосредственно перед мостиком.

• Высокий мостик, в кормовой части части которого установлена носовая мачта, совмещенная с короткой дымовой трубой. На дымовой трубе установлена решетчатая мачта.

• Две дымовые трубы, верхние части которых окрашены в черный цвет. Сзади от трубы смонтированы счетверенные ПУ ПКР Harpoon.

• Носовая и кормовая надстройки разделены промежутком, в котором размещены ТТА.

• На высоко приподнятой платформе, размещенной на кормовой надстройке, установлен обтекатель антенны РЛС управления огнем Type 2-12В.

• В позиции «У» установлена кассетная ПУ ЗУР Sea Sparrow с восемью направляющими.

Водоизмещение(стандартное), т: 3250. Длина, м: 136. Ширина, м: 13,4. Осадка, м: 4,5. Скорость, узлы: 31.

Дальность хода: 7000 при скорости 20 узлов. Ракеты: 2 4-контейнерные ПУ ПКР компании Мс Donnell Douglas; 8-контейнерные ПУ ЗУР Sea Sparrow Type 3 или 3 А; 8-контейнерная ПУ ПЛР АСРОК Mk 112 компании Honeywell; полезная нагрузка - торпеды Mk 46 Mod 5 Neartip.

Пушечное вооружение: одна автоматическая АУ Мк^2 калибра 127 мм/54 компании FMC; одна АУ Phalanx Mk 15 калибра 20 мм компании GE/GD. Торпеды: 2 ТТА Туре 68 калибра 324 мм; торпеды Mk 46 Mod 5 Neartip компании Honeywell.

Ложные цели: Две 6-ствольные системы сверхбыстрой постановки облака дипольных отражателей Mk 36 компании Loral Нусог;

РЛС

Обнаружения ВЦ - OPS-11 B-Y компании Melco.

Обнаружения НЦ - 0PS-17 компании FRC.

Управления огнем - Type 2-12В; 2 Mk 35 компании GE.

ГАС: установленный в носовой части корабля активная ГАС 0QS-35J компании

Nec; пассивная система ТАКТАСС SQR-18 компании EDO.

Примечание. В 1995 г. корабль Moehizuki (ранее ВВ 166), принадлежащий к данному типу, был переведен в состав вспомогательных патрульных кораблей. На корабле демонтированы АУ Phalanx, ПУ Harpoon, ПУ Sea Sparrow. В настоящее время его номер: ASU 7019.

«КИКУДЗУКИ»

Страна: Япония

Страна-производитель: Япония Класс корабля: эсминец Тип корабля: YAMAGUMO (DD/DDK) В строю: 3

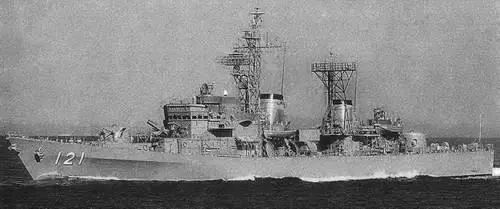

Название и номер корабля: AOKUMO (DDK 119), AKIGIMO (DDK 120), YUUGUMO (DDK 121)

Отличительные признаки:

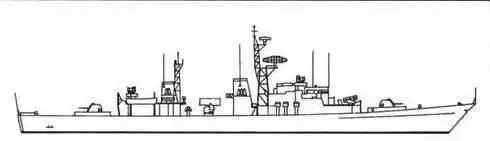

• Высокий нос, покатая верхняя палуба непрерывна от носа до кормы.

• В позициях «А» и «Y» смонтированы АУ калибра 76 мм.

• На приподнятой платформе, находящийся непосредственно перед мостиком, размещен противолодочный бомбомет Bofors тип 71 калибра 375 мм.

• На петлях, укрепленных на решетчатой грот-мачте,установлены антенны РЛС обнаружения ВЦ Melco 0PS-11B/11C и РЛС обнаружения НЦ.

• На палубе имеются две круглые, сужающиеся кверху дымовые трубы, причем перед короткой задней трубой установлена вторая невысокая решетчатая мачта.

• Между дымовыми трубами смонтирована 8-контейнерная ПУ ПЛУР АСРОК.

Водоизмещение (стандартное), т: 2150. Длина, м: 114,9. Ширина, м: 11,8. Осадка, м: 4. Скорость, узлы: 27.

Дальность хода: 7000 при скорости 20 узлов.

Ракеты: ПУ ПЛУР АСРОК Мк 112 с восемью направляющими компании Honeywell; полезная нагрузка - торпеды Mk46 Mod 5 Neartip.

Пушечное вооружение: двухорудийные АУ калибра 76 мм/50 компании USN.

Торпеды: 2 ТТА Туре 68 калибра 324 мм; торпеды Мк 46 Mod 5 Neartip компании Honeywell.

Противолодочные бомбометы: один 4-ствольный наводимый реактивный бомбомет тип 71 калибра 375 мм компании Bofors.

рлс

Обнаружения ВЦ: 0PS-11 В/ПС компании Melco.

Обнаружения НЦ: 0PS-17 (на DDK 119); 0PS-16D (на DDK 120); OPS-18-3 (DDK 121) компании FRC.

Управления огнем: 2 Мк 35 компании GE.

ГАС: активная ГАС 0QS-3A компании Nec; SQS-35(J) (на DDK 120,121) компании EDO; активно-пассивный ГАС переменной глубины погружения.

«ЙЮГУМО»

Страна: Румыния

Страна-производитель: Румыния Класс корабля: эсминец Тип корабля: MARASESTI (эсминец УРО) В строю: 1

Название и номер корабля: MARASESTI (экс-MUNTENIA) (111) Отличительные признаки:

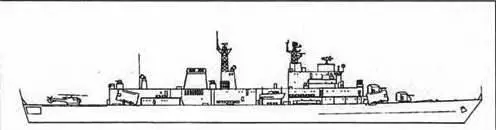

• Пологая верхняя палуба непрерывна от носа до кормы; ниже ее уровня расположен открытый ют. Небольшой разрыв в районе ПУ ПКР.

• В позициях «А» и «В» размещены АУ калибра 76,2 мм, причем рядом с позицией «В» 8 кормовой части надстройки смонтирована контейнерная ПУ ПКР Styx SS-N-2C, ориентированная в сторону кормы.

• Высокое коробчатое ограждение мостика увенчано короткой решетчатой мачтой, а непосредственно над мостиком, на приподнятой платформе установлена РЛС управления огнем Hawk Screech.

• В кормовой части корабля на приподнятой платформе перед сужающейся дымовой трубой прямоугольного сечения размещена вторая решетчатая мачта.
