Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

«СОВРЕМЕННЫЙ»

Страна: Россия

Страна-производитель: Россия Класс корабля: эсминец

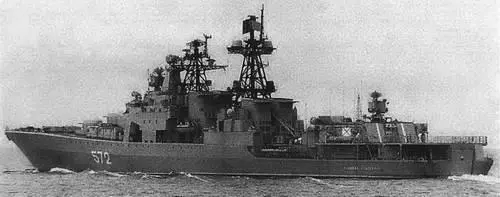

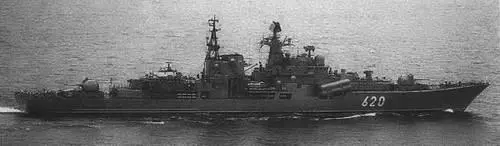

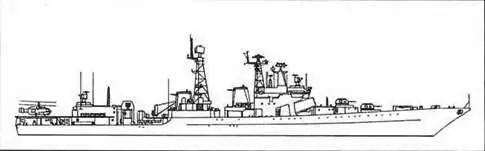

Тип корабля: «УДАЛОЙ» («ФРЕГАТ») (пр. 1155) (эсминец УРО) В строю: 7

Название и номер корабля: «МАРШАЛ ВАСИЛЕВСКИЙ»,«МАРШАЛ ШАПОШНИКОВ», «СЕВЕРОМОРСК»(экс-«СИМФЕРОПОЛЬ»),«МАРШАЛ БУДЕННЫЙ»,«АДМИРАЛ ЛЕВЧЕНКО» (экс-«ХАБАРОВСК»), «АДМИРАЛ ВИНОГРАДОВ», «АДМИРАЛ ХАРЛАМОВ», «АДМИРАЛ ПАНТЕЛЕЕВ».

Отличительные признаки:

• Высокий нос. В пологой верхней палубе имеется разрыв в месте, где смонтирована дымовая труба.

• В позициях «А» и «В» смонтированы АУ калибра 100 мм.

• На полубаке в конструкцию корабля вмонтирована ПУ ЗУР вертикального старта SA-N-9 Gauntlet.

• По правому и по левому бортам под мостиком на уровне верхней палубы смонтированы 2 прямоугольные контейнерные ПУ ПЛУР ракет SS-N-14 Sylex.

• Две спаренные дымовые трубы, прямоугольной формы, сзади которых установлены сужающиеся экраны RAD-HAZ.

• Спереди от дымовых труб размещены две решетчатые мачты. На задней грот-мачте установлена антенна РЛС обнаружения ВЦ Top Plate.

• На меньшей по размерам пирамидальной мачте, установленной на крыше мостика, смонтирована антенна РЛС управления огнем Kite Screech.

• Большая мачта крана находится сзади от кормовых дымовых труб.

• Два ангара размещены вплотную друг к другу и снабжены подъемными рампами к полетной палубе.

Примечание. Тип «УДАЛОЙ» II (1 корабль).

Водоизмещение, т: 6700 (стандартное), 8500 (при полной нагрузке). Длина, м: 163,5. Ширина, м: 19,3. Осадка, м: 7,5. Скорость, узлы: 29.

Дальность хода, мили: 7700 при скорости 18 узлов.

Ракеты: 8-зарядная ПУ ЗУР вертикального старта ЗУР SA-N-9 Gauntlet («Клинок»); 2 счетверенные ПУ ПЛУР SS-N-14 Silex («Раструб») МКБ «Радуга», полезная нагрузка - ядерная или торпеда 53-72.

Пушечное вооружение: 2 АУ калибра 100 мм /59; 4 6-ствольные АУ калибра 30 мм/65.

Торпеды: 2 ЧТА калибра 533 мм.

Противолодочные бомбометы: 2 12-ствольных бомбомета РБУ 6000. Ложные цели: 8 установок для постановки облака дипольных отражателей ПК 10 и две ПК 2. Шумоподавитель типа US Masker.

РЛС:

Обнаружения ВЦ - Strut Pair, Top Plate трехкоординатная. Обнаружения НЦ - 3 Palm Frond.

Управления огнем - 2 Eye Bowl (для SS-N-14); 2 Cross Sword (для SA-N-9); Kite Screch (для 100-мм пушек); 2 Bass Tilt (для 30 мм АУ). ГАС: ГАС Horse Jaw (Polinom); и активная ГАС переменной глубины погружения Mouse Tail.

Вертолеты: 2 вертолета ПЛО Ка-27 Helix А.

«УДАЛОЙ»

Страна: Россия

Страна-производитель: Россия Класс корабля: эсминец

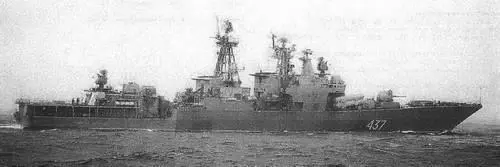

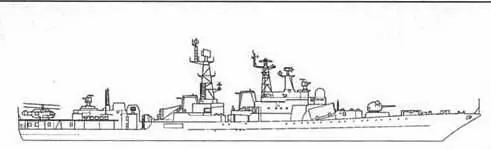

Тип корабля: «УДАЛОЙ» II(«Фрегат») (пр. 1155.1) (эсминец УРО) В строю: 1

Название и номер корабля: «АДМИРАЛ ЧАБАНЕНКО».

Отличительные признаки:

• Идентичен эсминцу «Удалой» I, кроме:

• 130-мм АУ установлена только в позиции «А».

• Вместо АУ, в позиции «А» смонтирована система постановки облака дипольных отражателей ПК 2.

• Полностью заметны счетверенные контейнепные ПУ ПКР SS-N-22 Sunburn, установленные под мостиком по левому и по правому бортам.

• ТА защищены заслонками, прикрепленными к основному корпусу корабля посредством петель над скулой, расположенной позади второй дымовой трубы.

• Палуба крана размещена перед разрывом в верхней палубе, который находится на более близком расстоянии от кормы, чем на «Удалом» I.

Водоизмещение, т: 7700 (стандартное), 8900 (при полной нагрузке). Длина, м: 163,5. Ширина, м: 19,3. Осадка, м: 7,5. Скорость, узлы: 28.

Дальность хода, мили: 4000 при скорости 18 узлов.

Ракеты: 2 счетверенные контейнерные ПУ ПКР SS-N-22 Sunburn (ЗМ-82 Москит) МКБ «Радуга»; ПУЗУР вертикального старта SA-N-9 Gauntlet («Клинок»); 2 ЗРАК CADS-N-1 («Каштан»), представляющих собой 6-ствольную АУ калибра 30 мм, спаренную с ПУ ЗУР SA-N-1 (Grisson) и РЛС управления огнем/оптоэлектронным визиром для управления огнем Hot Flash/Hot Spot; ПЛУР ОКБ «Новатор» SS-N-15 Starfish, снаряженные торпедой типа 40. Пушечное вооружение: двухорудийная АУ АК 130 калибра 130 мм/70. Торпеды: 2 ЧТА калибра 533 мм.

Противолодочные бомбометы: 2 12-ствольных бомбомета РБУ 6000. Ложные цели: 8 установок для постановки облака дипольных отражателей ПК 10 и две ПК 2. Шумоподавитель типа US Masker.

РЛС:

Обнаружения ВЦ - Strut Pair IIJop Plate трехкоординатный. Обнаружения НЦ - 3 Palm Frond.

Управления огнем - 2 Cross Sword (для SA-N-9); Kite Screch (для 100 мм АУ). ГАС: ГАС Horse Jaw (Polinom); активная ГАС переменной глубины Horse Tail.

Вертолеты: 2 вертолета ПЛО Ка-27 Helix А.

«УДАЛОЙ» II

Страна: Перу

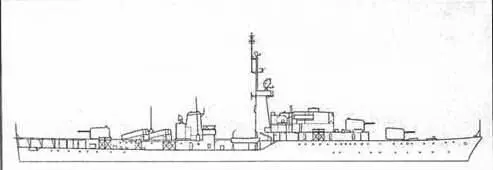

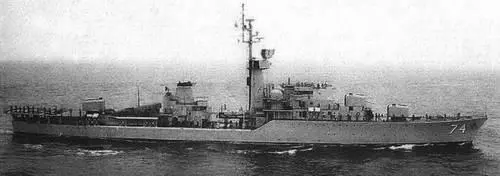

Страна-производитель: Великобритания Класс корабля: эсминец Тип корабля: DARING (эсминец УРО) В строю: 1

Название и номер корабля: FERRE (экс-DECOY) (DM 74) Отличительные признаки:

• За ограждением мостика имеется разрыв верхней палубы.

• В позициях «А», «В» и «Y» смонтированы АУ калибра 114 мм.

• На мостике установлена мачта-однодеревка, а за ним - тонкая пирамидальная мачта.

• Сзади от средней части корабля смонтирована единственная дымовая труба.

• Сзади от дымовой трубы размещены ПУ ПКР Exocet.

• На корме расположена приподнятая посадочная платформа для вертолетов.

Водоизмещение, т: 2800 (стандартное), 3600 (при полной нагрузке). Длина, м: 118,9. Ширина, м: 13,1. Осадка, м: 5,5. Скорость, узлы: 32.

Дальность хода, мили: 3000 при скорости 20 узлов. Ракеты: 2 счетверенные контейнерные ПУ ПКР Exocet ММ 38 компании Aerospatiale.

Пушечное вооружение: 3 двухорудийные АУ Мк 45 калибра 114 мм/45 компании Vickers; 2 двухорудийные АУ калибра 40 мм/70 компании Breda.

РЛС:

Обнаружения ВЦ и НЦ - AWS 1 компании Plessey. Обнаружения НЦ - Decca 1226 компании Racal. Управления огнем - RTN 10Х компании Selenia.

Вертолеты: имеется только вертолетная площадка.

ФЭРР

Страна:Чили

Страна-производитель: Великобритания

Класс корабля: эсминец

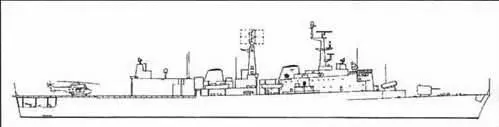

Тип корабля: PRAT (экс-COUNTY)

В строю: 4

Название и номер корабля: PRAT (экс-NORFOLK) (11), COCHRANE (экс-ANTRIM) (12), LATORRE (экс-GLAMORGAN) (14), BLANCO ENCALDA (экс-FIFE) (15).
