Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Дальность хода, мили: 4000 при скорости 18 узлов.

Ракеты: спаренная ПУ ЗУР Sea Dart компании British Aerospace. Пушечное вооружение: АУ Мк 8 калибра 114 мм/55 компании Vickers; 2 или 4 АУ GAM-B01 калибра 20 мм компании Oerlikon/BMARC; (2 калибра 20 мм компании Oerlikon только на аргентинских кораблях); 2 Mk 7А калибра 20 мм компании Oerlikon (на британских кораблях, вооруженных только 2 GAM-B01); 2 Vulcan Phalanx Mk 15 компании GE/GD.

Торпеды: 2 ТТА Mk 2 калибра 324 мм компании STWS; торпеды Stingray компании Marconi.

Ложные цели: 4 6-ствольные установки для постановки облака дипольных отражателей Sea Gnat 130 калибра 102 мм; буксируемая ловушка для торпед Туре 182 компании Graseby.

РЛС:

Обнаружения ВЦ - Туре 1022 компании Marconi/Signaal. Обнаружения ВНЦ - Туре 996 компании Plessey.

Навигационные - Туре 1007 компании Kelvin Hughes или Decca Type 1008 компании Racal.

Управления огнем - 2 Туре 909 или 909 Mod 1 компании Marconi.

ГАС: ГАС Туре 2050 компании Ferranti/Thomson или Туре 2016 компании Plessey;

ГАС Туре 162 М компании Kelvin Hughes.

Вертолеты: 1 ПЛО/противокорабельный вертолет Westland Lynx НМА 3/8.

«ЭДИНБУРГ»

Страна: Австралия, Германия, Греция Страна-производитель: США Класс корабля: эсминец

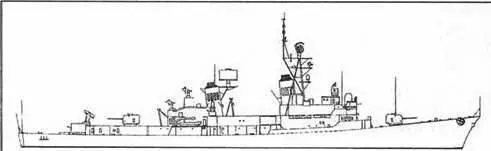

Тип корабля: PERTH (мод. CHARLES F ADAMS), LUTJENS (мод. CHARLES F ADAMS -КЛАСС 103B), KIMON (CHARLES F АОАМЭДэсминец УРО) В строю: 3 (Perth), 3 (Lutjens), 4 (Kimon) АВСТРАЛИЯ

Название и номер корабля: PERTH (38), HOBART (39), BRISBANE (41) ГЕРМАНИЯ

Название и номер корабля: LUTJENS (D 185, экс-DDG 28), MOLDERS (D186, экс-

DDG 29), ROMMEL (D 187, экс-DDG 30)

ГРЕЦИЯ

Название и номер корабля: KIMON (3kc-SEMMES)(D 218 3kc-DDG12), NEARCHOS (экс-WADDELL) (D 219, экс-DDG 24), F0RMI0N (экс-MILTIADIS, STRAUSS)(D 220 экс-DDG 16), THEMISTOCLES (экс-KONON, BERKLEY) (DDG 221, экс-DDG 15)

Отличительные признаки:

• Высокий нос, пологий полубак вплоть до АУ калибра 127 мм, установленной в позиции «А».

• Высокое ограждение мостика, на котором установлен обтекатель антенны спутниковой связи (SATC0M) на австралийских кораблях, на германских же кораблях антенна SATCOM смонтирована на коротком решетчатом пилоне.

• Две одинаковые дымовые трубы наклонены назад. Над передней дымовой трубой установлена треножная мачта.

• На кормовой мачте, совмещенной с дымовой трубой, смонтирована выделяющаяся на общем фоне антенна РЛС обнаружения ВЦ SPS-52C (на греческих кораблях SPS-39).

• Непосредственно за кормовой дымовой трубой установлены 2 антенны РЛС управления огнем Raytheon SPG-51C/D.

• ПУ ЗУР Standard размещена непосредственно перед ютом, за АУ калибра 127 мм в позиции «X». На германских кораблях на квартердеке находятся ПУ ЗУР RAM.

• Окрашенные в черный цвет верхние части дымовых труб имеют необычную форму.

• Находящаяся между дымовыми трубами широкая рубка, предусмотренная конструкцией австралийских кораблей, отсутствует в германских и греческих модификациях, где вместо нее смонтирована контейнерная ПУ ПЛУР АСРОК.

Водоизмещение при полной нагрузке, т: 4500 (германские корабли), 4618 (австралийские), 4825 (греческие).

Длина, м: 134.3 (австралийские), 133,2 (германские и греческие корабли). Ширина, м: 14,3.

Осадка, м: 6,1 6,4 (греческие) (по уровню ГАС).

Скорость, узлы: более 30 (австралийские), 30 (греческие), 32 (германские). Дальность хода, мили: 6000 при скорости 15 узлов, 4500 при скорости 20 узлов (германские).

Ракеты: ПУ ЗУР Pomona Standard SM-1MR Mk 13 Mod 6 компании GDC (с возможностью пуска ПКР) (германские корабли оснащаются ПУ Mod 1), 21-зарядная ПУ Mk 49 (только на германских кораблях); ПКР Harpoon (на германских и греческих кораблях. На австралийских предусмотрены ПКР, но в настоящее время они не установлены); ПУ ракет ПЛО АСРОК Mk 16 компании Honeywell (только на греческих кораблях); Mk 112 на германских кораблях. Пушечное вооружение: 2 АУ Mk 42 Mod 10 калибра 127 мм/54 компании FMC; 2 АУ Vulcan Phalanx Mk 15 компании GE/GD калибра 20 мм (последние только на австралийских кораблях); до 6 пулеметов калибра 12,7 мм (4 на греческих кораблях, 0 - на германских); 2 АУ Rh 202«омпании Rheinmetall калибра 20 мм (только на германских кораблях).

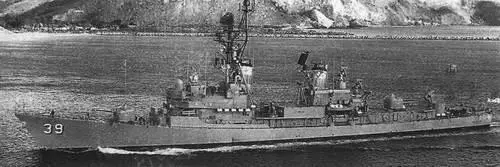

«ХОБАРТ»

Глубинные бомбы: 1 бомбометная установка (только на германских кораблях). Торпеды: 2 ТТА Мк 32 Mod 5 калибра 324 мм; торпеды Honeywell Mk 46 Mod 5. Ложные цели: 2 б-ствольные фиксированные установки для сверхбыстрой постановки облака дипольных отражателей Мк 36 компании Loral llycor (4 на греческих коаблях); ловушка для торпед Mk Т-6 Fanfare (только на греческих кораблях); счетверенная ПУ ложных целей и буксируемая ловушка для торпед SLQ-25 (только на австралийских кораблях).

РЛС

Обнаружения ВЦ - SPS-52C компании Hughes; SPS-40C компании Lockheed (SPS-39, SPS-40B/D на греческих кораблях; SPS-39, SPS-40 на германских). Обнаружения НЦ - SPS-67V компании Norden (SPS-10D/F или SPS-64 на германских и греческих кораблях компании Raytheon).

Навигационные - LN66 (на греческих кораблях) компании Marconi Управления огнем - 2 SPG-51C (для ракет Standard) компании Raytheon, SPG-53F компании Westarn Electric (для АУ); (SPG-51, SPQ-9 компании Lockheed и SPG-60 на германских кораблях). (SPG-51D, SPG-53A на греческих кораблях).

ГАС: ГАС SQS-23KL компании Sangamo (на австралийских кораблях) или DE 1191 компании Raytheon (на греческих кораблях); ГАС DSQS-21B компании Atlas Elektronik (на германских кораблях).

Страна: США

Страна-производитель: США Класс корабля: эсминец

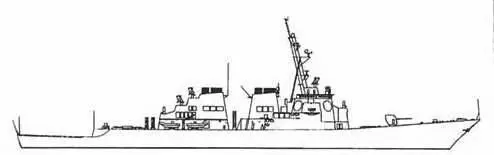

Тип корабля: ARLEIGH BURKE (FLIGHTSI. IIИ НА) - AEGIS (эсминецУРО)

В строю: 25 (Flights 1-й II)

Строятся: 3 (Flights I и И), 5 (Flight НА)

В перспективе: 5 (Flight НА)

FLIGHTS I И II

Название и номер корабля: ARLEIGH BURKE (DDG 51), BARRY (экс-JOHN BARRY) (DDG 52), JOHN PAUL JONES (DDG 53), CURTIS WILBUR (DDG 54), STOUT (DDG 55), JOHN S MCCAIN (DDG 56), MITSCHER (DDG 57), LABOON (DDG 58). RUSSEL (DDG 59), PAUL HAMILTON (DDG 60), RAMAGE (DDG 61), FITZGERALD (DDG 62), STETHEM (DDG 63), CARNEY (DDG 64), Benfold (DDG 65), GONZALEZ (DDG 66), COLE (DDG 67), THE SULLIVANS (DDG 68), MILIUS (DDG 69), HOPPER (DDG 70), ROSS (DDG 71), MAHAN (DDG 72), DECATUR (DDG 73), MCFAUL (DDG 74), DONALD COOK (DDG 75), HIGGINS (DDG 76), O'KANE (DDG 77), PORTER (DDG 78) FLIGHT HA

Название и номер корабля: OSCAR AUSTIN (DDG 79), ROOSEVELT (DDG 80), WINSTON CHURCHILL (DDG 81), LASSEN (DDG 82), HOWARD (DDG 83)

Отличительные признаки:

• Высокий нос, пологая верхняя палуба обрывается в месте начала полетной палубы.

• Единственное, что видно из вооружения, - это 127-мм АУ, смонтированная на полубаке на одинаковом расстоянии от носа и от мостика.

• Между передней АУ и мостиком непосредственно перед полетной палубой размещены ПУ ракет вертикального старта.

• На вывсокой надстройке верхней палубы установлена грот-мачта-однодеревка, наклоненная назад.

• Две дымовые трубы необычного прямоугольного сечения, имеющие в верхней части выпускные трубы черного цвета, размещены по обеим сторонам от середины корабля.
