Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

• АУ ближнего действия установлены на приподнятой платформе непосредственно перед мостиком и ПУ ПКР Harpoon.

• Полетная палуба находится в кормовой части по правому борту. Примечание 1. В целях увеличения полетной палубы в модификации Flight ПА вертолетные ангары будут объединены, а транец будет увеличен. Примечание 2. На вооружении ВМС Японии состоит улучшеный вариант типа Arleigh Burke - Kongou (см. соответствующую статью).

Водоизмещение при полной нагрузке, т: 8422 (9003 для кораблей начиная с DDG 72; 9217 для Flight НА).

Длина, м: 153,8 (полная), для Flight ПА - 509,5 (155,3) (полная). Ширина, м: 20,4.

Осадка, М: 6,3, 9,9 (по уровню ГАС). Скорость, узлы: 32.

Дальность хода, мили: 4400 при скорости 20 узлов.

Ракеты: 56 КР, запускаемых с ПЛ Tomahawk компании GDC/Hughes; 8 (в двух счетверенных ПУ) ПУ ПКР Harpoon компании McDonnell Douglas; ЗУР Standard SM-2MR Block 4 компании GDC (мод. ракета Sea Sparrow на Flight ПА); ПЛУР АСРОК вертикального старта компании Loral; полезная нагрузка - торпеды Мк 46 Mod 5 Neartip; 2 ПУ вертикального старта для Мк41 компании Martin Marietta для КР Tomahawk, Standard и АСРОК (и мод. ракеты Sea Sparrow на Flight ПА). Пушечное вооружение: АУ Мк 45 Mod 1 калибра 127 мм/54 компании FMC/ UDLP (Mod 2 на DDG 79-80 или Mod 4 на мораблях DDG 81 и более поздних модификациях); 2 6-ствольные АУ Vulcan Phalanx Mk 15 калибра 20 мм компании GE/GD.

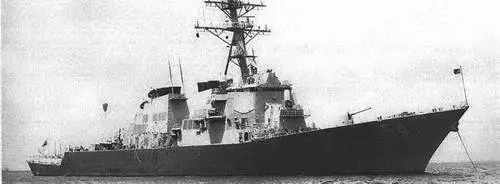

«КЭРТИС УИЛБУР»

Торпеды: 2 ТТА Mk 32 Mod 14 калибра 324 мм; торпеды Mk 46 Mod 5 компании Alliant

Ложные цели: 2 6-ствольные фиксированные установки для сверхбыстрой постановки облака дипольных отражателей Mk 36 Mod 12 компании Loral Hycor; ловушка для торпед AN/SLQ 25 Nixie; постановщик дипольных отражателей SLQ-39 NATO Sea Gnat SLQ-95AEB.

РЛС: Обнаружения ВЦ - SPY-ID, трехкоординатная; компании (на кораблях типа Flight НА установлены АФАР РЛС SPY-ID(V)). Обнаружения НЦ - SPS-67(V)3 компании Norden. Навигационные - SPS-64(V)9 компании Raytheon. Управления огнем - 3 SPG-62 компании Raytheon/RCA.

ГАС: SQQ-89(V)6 компании Gould/Raytheon/GE, совмещенная с установленным на носу активной поисковой ГАСом SQS-53C и пассивной буксируемой антенной SQR-19B. (На всех модификациях от DDG 79 устанавливаются ГАС SQQ-89(V)10.)

Вертолеты: на посадочной платформе имеется необходимое оборудование для заправки и пополнения боеприпасов вертолета ПЛО Sikorsky SH-60F (LAMPS III). Конструкция модификаций кораблей от DDG 79 предусматривает наличие ангара для двух вертолетов LAMPS И.

Страна: Мексика, Тайвань

Страна-производитель: США

Класс корабля:эсминец(УРО)

Тип корабля: FLETCHER/ALLEN М SUMNER

В строю: 1 (мексиканский), 7 (тайваньских)

МЕКСИКА

Название и номер корабля: CUITLUHUAC (экс-JOHN R0DRIGEZ) (Е 01, Е 02, F 2,

DD 574)

ТАЙВАНЬ

Название и номер корабля: HUEI YANG (экс-ENGLISH) (906, экс-DD 696), KUEI YANG (экс-TWINING) (908, экс-DD 540), CHING YANG (экс-MULLANY) (909, экс-DD 528), LOA YANG (экс-TAUSSIG) (914, экс-DD 746), NAN YANG (экс-THOMASON) (917, экс-DD 760), AN YANG (экс-KIMBERLEY) (918, экс-DD 521), KUN YANG (экс-YARN ELL) (919, экс-DD 541)

Отличительные признаки:

• Высокий нос, пологая верхняя палуба непрерывна от носа до кормы.

• 3-4 АУ калибра 127 мм размещены в позициях «А», «В», «X» и «Y», причем дополнительная АУ смонтирована позади кормовой дымовой трубы (на мексиканских кораблях). На тайваньских кораблях конструктивно предусмотрено следующее размещение орудий: АУ калибра 127 мм - в позициях «А» и «Y»; АУ калибра 76 мм установлена в позиции «В»; ПУ ПКР Hsiung Feng В позиции «X».

• Приземистое ограждение мостика, на котором установлена антенна РЛС управления огнем.

• Немного сзади от надстройки установлена тонкая мачта-однодеревка (на мексиканских кораблях). На тайваньских кораблях имеются две решетчатые мачты - одна перед носовой, другая за кормовой дымовой трубой.

• Спереди и сзади от средней части корабля установлены дымовые трубы, верхние оконечности которых окрашены в черный цвет.

Водоизмещение, т: 2100 (стандартное), 3050 (при полной нагрузке). Длина, м: 114,8.

Ширина, м: 12. Осадка, м: 5,5.

Скорость, узлы: 35 (тайваньские корабли), 12 (мексиканские корабли). Ракеты: нет (на мексиканских кораблях); ПКР Hsiung Feng I; счетверенная ПУ ЗУР Sea Chapparel/Sidewinder (на тайваньских кораблях). Пушечное вооружение: 3-4 АУ Mk 30 калибра 127 мм/38 компании USN (на тайваньских кораблях 2 5-дюймовых АУ); 1 АУ калибра 76 мм/62 компании ОТО MELARA (на тайваньских кораблях); двухорудийных АУ Mk 2 калибра 40 мм/60 компании Bofors (на мексиканских кораблях).

Торпеды: ПТА калибра 533 мм (на мексиканских кораблях); 2 ТТА US Mk 32 калибра 324 мм (на тайваньских кораблях).

РЛС:

Обнаружения ВЦ - SPS-40 компании Lockheed (только на тайваньских кораблях).

Обнаружения ВНЦ - SPS-58 компании Westinghouse (только на тайваньских кораблях).

Обнаружения НЦ - 17/9 компании Kelvin Hughes (только наадексиканских кораблях).

Навигационные - 14/9 компании Kelvin Hughes (только на мексиканских кораблях).

Управления огнем - Mk 25 компании Western Electric (на мексиканских кораблях); 2 RCA HR 76 (на тайваньских кораблях). ГАС: активная ГАС DSQS-21CZ компании Atlas Electronic.

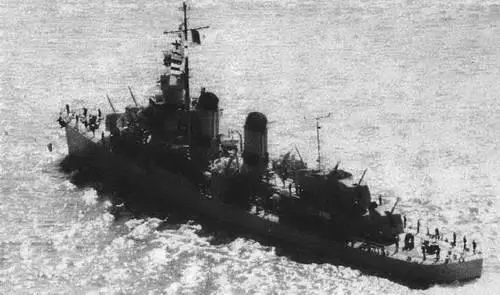

«КУИТЛЕХУАК»

Страна: Республика Корея, Мексика, Пакистан, Тайвань, Турция Страна-производитель: США Класс корабля: эсминец

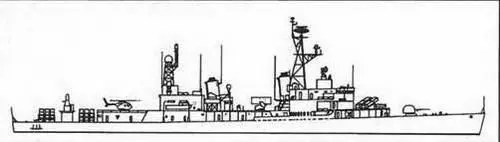

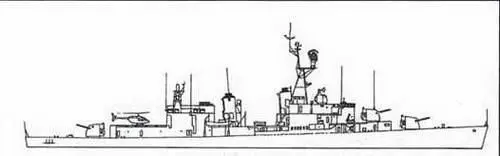

Тип корабля: GEARING (FRAM I/II)(WU CHIN I/II/III CONVERSION (эсминец УРО) В строю: 3 (Республика Корея); 2 (Мексика); 3 (Пакистан); 4 (Тайвань, Wu Chin I и II); 7 (Тайвань, Wu Chin III); 2 (Турция) РЕСПУБЛИКА КОРЕЯ

Название и номер корабля: КWANG JU (экс-RICHARD ЕKRAUS) (DD 921,экс-DD849); KANG WON (экс-WILLIAM R RUSH) (DD 922, экс-DD 714); JEON JU (зкс-ROGERS) (DD 925, экс-DD 876) МЕКСИКА

Название и номер корабля: ILHUICAMINA (экс-QUETZALCOATL, VOGELGESANG) (Е 10, экс-Е 03); NETZAHUALCOYOTL (экс-STEINAKER) (Е 11, экс-Е 04) ПАКИСТАН

Название и номер корабля: ALAMGIR (экс-CONE) (D 160, экс-DD 866); TA1MUR (экс-EPPERSON) (DD 166, экс-DD 719); TUGHRIL (экс-HENDERSON) (D167, экс-DD 785) ТАЙВАНЬ

Название и номер корабля: (WU CHIN I/II) - FU YANG (экс-ERNEST G SMALL) (907 экс-DD 838), HAN YANG (экс-HERBERT J TOMAS) (915, экс-DD 833), KAI YANG (экс-RICHARD В ANDERSON) (924, экс-DD 786), SHUEI YANG (экс-HAWKINS) (926,экс-DD 873); WU CHIN III - CHIEN YANG (экс-JAMES E KYES) (912, экс-DD 787), LIAO YANG (экс-HANSON) (921, экс-832), SHAO YANG (экс-HOLUSTER) (929, экс-DD 788), ТЕ YANG (экс-SARSFIELD) (925, экс-DD 837), CHEN YANG (экс-JOHNSTON) (928, экс-DD 821), SHEN YANG (экс-POWER) (923, экс-DD 839), YUN YANG (экс-HAMNER) (927. экс-DD 718) ТУРЦИЯ

Название и номер корабля: KILI3 AL1 PASA (экс-ROBERT Н MCCARD) (DD 349, 3kc-DD822), PIYALE PASA (экс-FISKE) (DD 350, экс-DD 842)

Отличительные признаки:

• Тупой нос, низкий надводный борт.

• Верхняя палуба непрерывна от носа до кормы.

• В позиции «А» смонтирована двухорудийная АУ калибра 127 мм (на переоборудованных модификациях Wu Chin III размещены АУ ОТО Melara калибра 76 мм.

• Две одинаковые дымовые трубы, наклоненные назад, имееют характерные сужающиеся кверху верхние части черного цвета.
