Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Страна: США

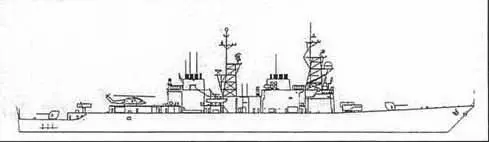

Страна-производитель: США Класс корабля:эсминец Тип корабля: SPRUANCE (эсминец УРО) В строю: 24

Название и номер корабля: SPRUANCE (DD 963), PAUL F FOSTER (DD 964), KINKAID (DD 865), HEWITT (DD 966), ELLIOTT (DD 967), ARTUR W RADFORD (DD 968), PETERSON (DD 969), CARON (DD 970), DAVID R RAY (DD 971), OLDENDORF (DD 972), JOHN YOUNG (DD 973), O'BRIEN (DD 975), BRISCOE (DD 977),STUMP (DD 978), MOOSBRUGGER (DD 980), JOHN HANCOCK (DD 981). NICHOLSON (DD 982), CUSHING (DD 985), O'BANNON (DD 987), THORN (DD 988), DEYO (DD 989), FIFE (DD 991), FLETCHER (DD 992), HAYLER (DD 997)

Отличительные признаки:

• Высокий нос, высокий надводный борт, пологая верхняя палуба обрывается в месте ее перехода в полетную палубу.

• 127-мм АУ размещена на полубаке перед ПУ ЗУР/ПЛУР или ПУ вертикального старта (на некоторых модификациях кораблей).

• 2 большие одинаковые дымовые трубы, имеющие прямоугольное поперечное сечение, немноговыше надстройки.

• В верхней части каждой из них имеется несколько выпускных труб. Задняя дымовая труба смещена вправо.

• На крыше мостика утановлена составная решетчатая фок-мачта.

• Большая грот-мачта, расположенная посередине корабля между дымовыми трубами несет антенну РЛС обнаружения ВЦ.

• Непосредственно за надстройкой расположена приподнятая полетная палуба.

Водоизмещение при полной нагрузке, т: 8040. Длина, м: 171,7. Ширина, м: 16,8. Осадка, м: 5,8 Скорость, узлы: 33.

Дальность хода: 6000 при скорости 20 узлов.

Ракеты: КР морского базирования/ПКР Tomahawk; 2 счетверенные ПУ ПКР Harpoon компании McDonnell Douglas; ПУ

ЗУР Мк29 компании Raytheon с восемью направляющими; в настоящее время устанавливается счетверенная ПУ вращающихся ракет компании GDC; 8-контейнерная ПУ ПЛУР АСРОК Mk 16 компании Honeywell, снаряженная торпедами Mk 46/Mk 50.

Пушечное вооружение: 2 АУ Mk 45 Mod 0 калибра 127 мм/54 компании FMC; 2 6-ствольные АУ Vulcan PhalanxMk 15 калибра 20 мм компании GE/GD; 4 пулемета калибра 12,7 мм.

Торпеды: 2 ТТА Mk 32 калибра 324 мм; торпеды Mk 46 компании Honeywell; ловушка для торпед AN/SLQ-25 Nixie.

РЛО

Обнаружения ВЦ - SPS-40B/C/D (кроме DD 997) компании Lockheed; SPS-49V (на DD 997) компании Raytheon; Mk 23 TAS компании Hughes. Обнаружения НЦ - Cardion SPS-55 компании ISC. Навигационные -SPS-64(V)9 компании Raytheon.

Управления огнем - SPG-60 компании Lockheed; SPQ-9A компании Lockheed; Mk 95 компании Raytheon.

ГАС: установленная на носу корабля ГАС SQQ-89(V)6 SQS-53B/C компании 6Е/ Hughes; буксируемая ГАС тактического назначения (ТАКТАСС) SQR-19 компании Gould; пассивная буксируемая антенна.

Вертолеты: 2 вертолета ПЛО Sikorsky SH-60B LAMPS III или 1 Kaman SH-2G Seasprite.

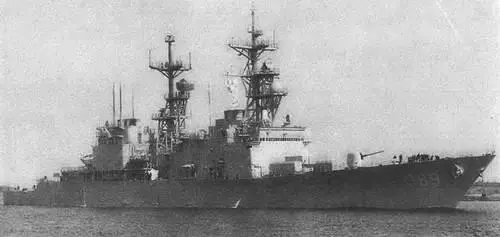

«ДИЙО»

Страна: Бельгия

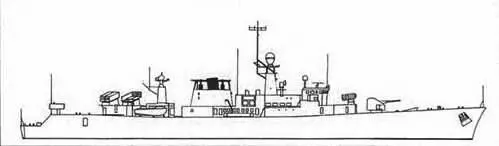

Страна-производитель: Бельгия Класс корабля: фрегат Тип корабля: WIELINGEN (Е-71) В строю: 3

Название и номер корабля: WIELINGEN (F 910), WESDIEP (F 911), WANDELAAR (F912)

Отличительные признаки:

в Высокий надводный борт, пологая верхняя палуба обрывается в месте ее перехода в очень короткую полетную палубу.

• В позиции «А» смонтирована АУ калибра 100 мм.

• В позиции «В» смонтирован противолодочный бомбомет компании Creusot-Loire калибра 375 мм.

• Размещенная на надстройке закрытая грот-мачта несет обтекатель антенны РЛС обнаружения ВНЦ/управления огнем.

• Характерная крупная мачта установлена посередине корабля. В ее верхней части имеется одна большая выпускная и несколько меньших выпускных труб.

• На короткой закрытой кормовой мачте установлена антенна РЛС ВНЦ DA05.

• В позиции «X» смонтированы 2 ПУ ПКР Exocet.

• Перед ютом установлена контейнерная ПУ ЗУР Sea Sparrow.

Водоизмещение при полной нагрузке, т: 2430. Длина, м: 106,4. Ширина, м: 12,3. Осадка, м: 5,6. Скорость, узлы: 26.

Дальность хода: 6000 при скорости 15 узлов.

Ракеты: В 2 спаренных ПУ ПКР ММ 38 Exocet компании Aerospatiale; 8-контейнерная ПУ ЗУР Sea Sparrow Mk 29 компании Raytheon. Пушечное вооружение: 1 АУ Crusot-Loire Mod 68 калибраЮО мм/55. Торпеды: 2 ТА калибра 533 мм; торпеды компании ECAN L5 Mod 4. Противолодочные бомбометы: 6-ствольный наводимый бомбомет калибра 375 мм компании Crusot-Loire.

Ложные цели: 2 6-ствольные системы сверхбыстрой постановки облака дипольных отражателей MBA Мк 36 компании Тгасог; буксируемая ловушка для торпед Nixie SLQ-25.

РЛС:

Обнаружения ВЦ - DA05 компании Signaal. Обнаружения НЦ/управления огнем - WM25 компании Signaal. Навигационные - ТМ1645/9Х компании Raytheon или Scout компании Signaal. ГАС: ГАС SQS-505A компании Westinghouse или активная ГАС SQS-510 компании Computing Devices Canada.

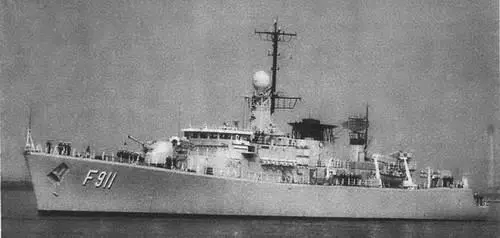

«ВЕСТДИП»

Страна: Канада

Страна-производитель: Канада Класс корабля: фрегат

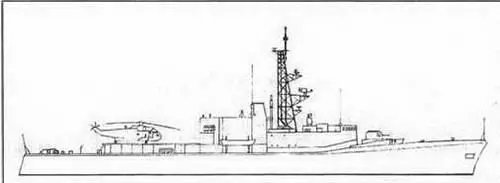

Тип корабля: ANNAPOLIS (вертолетоносный эсминец) В строю: 1+ 1 в резерве

Название и номер корабля: ANNAPOLIS (265). NIPIG0N (266) Отличительные признаки:

• Закругленный, контурный полубак от носа до волнореза.

• Сзади от волнореза в позиции «А» смонтирована АУ калибра 76 мм.

• Низкая носовая надстройка с очень высокой грот-мачтой, установленной перед ангаром.

• За грот-мачтой у передней части ангара установлены бок к боку две одинаковые дымовые трубы.

• Полетная палуба находится выше уровня верхней палубы.

• ТА смонтированы таким образом, что они находятся посредине корабля на уровне верхней палубы по правому и по левому бортам.

• Необычная корма, уклоняющаяся от квартердека.

• Перед ютом установлена контейнерная ПУ ЗУР Sea Sparrow.

Водоизмещение при полной нагрузке, т: 2930. Длина, м: 113,1. Ширина, м: 12,8. Осадка, м: 4,4. Скорость, узлы: 28.

Дальность хода: 4570 при скорости 14 узлов.

Пушечное вооружение: 2 двухорудийные АУ Мк 33 калибра 76 мм/50 компании FMC.

Торпеды: 2 324-мм ТТА Мк32; торпеды Honeywell Мк 46 Mod 5 Neartrip. Ложные цели: 4 б-ствольные системы сверхбыстрой постановки облака дипольных отражателей Мк 36 компании Loral Нусог.

РЛС:

Обнаружения ВНЦ - SPS-503 (CMR 1820) компании Marconi. Обнаружения НЦ - SPS-502 компании Norden. Навигационные - 127Е компании Sperry. Управления огнем - SPG-515 компании Bell.

ГАС: SQS-505 компании Westinghouse (на Annapolis); ГАС SQS-510 (на Nipigon); ГАС SQS-501.

Вертолеты: 1 вертолет ПЛО Sikorsky СН-124А Sea King.

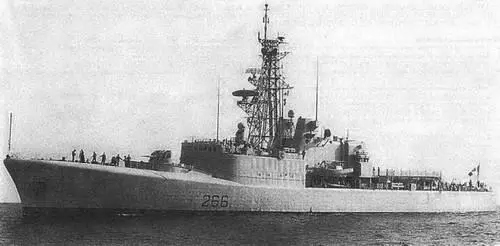

«АННАПОЛИС»

Страна: Канада

Страна-производитель:Канада Класс корабля: фрегат
