Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

• Передняя дымовая труба размещена между опор высокой решетчатой грот-мачты; малая решетчатая мачта находится за кормовой дымовой трубой.

Примечание. Приведенные выше отличительные признаки имеют отношение ко всем кораблям данного типа. Настоящее издание не охватывает все существующие модификации. С подробной информацией по кораблям можно ознакомиться в ежегоднике Jane's Fighting Ships.

Водоизмещение при полной нагрузке, т: приблизительно 3500,3690 (мексиканских кораблей). Длина, м: 119.

Ширина, м: 12,6,12,7 (мексиканских кораблей). Осадка, м: 5,8,4,6 (мексиканских кораблей).

Скорость, узлы: 30 (кораблей РК), 15 (мексиканских кораблей), 32 (пакистанских кораблей), 32,5 (пакистанских и турецких кораблей). Дальность хода, мили: 5800 при скорости 15 узлов; 6080 при скорости 15 узлов (тайваньских кораблей Wu Chin III).

Ракеты: ПКР Harpoon (2 счетверенные ПУ на РК; 2 спаренные ПУ на пакистанских; 2 ПУ с одним контейнером на турецких кораблях); Hsiung Feng I или II или Gabriel II (13-контейнерная ПУ) (на тайваньских кораблях Wu Chin I/II) Hsiung Feng П (на тайваньских кораблях Wu Chin Ш); ЗРК -1 счетверенная ПУ Sea Chapparel (на тайваньских Wu Chin I/II; 2 строенные, 2 сдвоенные ПУ Standard SMI-MR II компании General Dynamics (на тайваньских кораблях Wu Chin III); 8-контейнерная ПУ ПЛУР АСРОК Mk 112 компании Honeywell полезная нагрузка - торпеда Mk 46 (на РК, пакистанских, тайваньских и турецких кораблях). Примечание. На мексиканских кораблях ракеты не установлены.

Пушечное вооружение: 1-2 АУ Mk 38 калибра 127 мм/38 компании USN (на РК, мексиканских и турецких кораблях); 2 или 4 АУ Мк38 калибра 127 мм/38 компании USN (на тайваньских кораблях Wu Chin I/II); 2 АУ Mk 38 калибра 127 мм/38 компании USN (на пакистанских кораблях); АУ калибра 76 мм/62 компании ОТО Melara (на тайваньских кораблях Wu Chin I/I/Ш); 1 АУ Vulcan Phalanx Block 1 Mk 15 калибра 20 мм компании GE/GD (на РК, пакистанских, тайваньских кораблях Wu Chin III); 2 или 4 АУ калибра 40 мм/70 компании Bofors (на тайваньских кораблях); двухорудийная АУ калибра 40 мм/56 компании USN/Bofors (на РК кораблях); 1 АУ Mk 2 калибра 57 мм/70 (на мексиканских кораблях); 2 двухорудийная АУ калибра 35 мм/90 компании Oerlikon (на турецких кораблях); 2 счетверенные АУ калибра 23 мм/87 (на пакистанских кораблях); 4 или б пулеметов калибра 12,7 мм (на тайваньских кораблях Wu Chin III).

Торпеды: 2 ТТА US Mk 32 калибра 324 мм; торпеды Mk 46 компании Honeywell (кроме мексиканских кораблей).

Глубинные бомбы: 1 бомбосбрасыватель Mk IX (только на РК и турецких кораблях).

Ложные цели: 2 6-ствольные фиксированные системы постановки облака дипольных отражателей компании Plessey Shield (на пакистанских кораблях); 2 или 4 20-ствольные Breda SCLAR Mk 2 калибра 105 мм или системы сверхбыстрой постановки облака дипольных отражателей (на турецких кораблях); 416-стволь-ные установки для постановки облака дипольных отражателей Kung Fen 6; буксируемая ловушка для торпед Mk Т-б Fanfare (на тайваньских кораблях). РЛС

Обнаружения ВЦ - SRS-40 (на РК, пакистанских, мексиканских, тайваньских Wu Chin I/II и турецких кораблях); DA-08 компании Signaal (на тайваньских кораблях Wu Chin III); SPS-29 компании Westinghouse (на мексиканских и тайваньских кораблях Wu Chin I/II).

Обнаружения НЦ - SPS 10/SPS 58 компании Raytheon; 17/9 компании Kelvin Hughes (на мексиканских кораблях).

Навигационные - LN66 компании Marconi (на мексиканских кораблях); Decca 1226 компании Racal (на пакистанских и турецких кораблях).

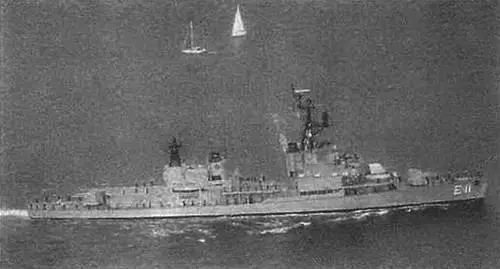

«НЕТЦАХУЛЛКЕТЛЬ»

Управления огнем - Mk 12/12 компании Western Electric (на мексиканских кораблях); Mk 25 компании Western Electric (на РК, пакистанских, тайваньских Wu Chin I и турецких кораблях); RTN-10X компании Selenia (на тайваньских Wu Chin II), 2 HR 76 компании RCA (STIR компании Signaal (для ракет Standard И 76 мм АУ) (на тайваньских кораблях Wu Chin III); W-160 компании Westinghose (для АУ Bofors) (на тайваньских кораблях Wu Chin III). ГАС: ГАС SQS-23 компании Sangamo (на РК, пакистанских и турецких кораблях); DSQS-21CZ компании Atlas Elektronik (на таньваньском эсминце 907); ГАС SQS-23 Н компании Raytheon (остались только на тайваньских Wu Chin I/II/HI). На мексиканских кораблях ГАС не установлены.

Вертолеты: вертолеты морской поддержки SA 316В Alouettelll компании Aerospatiale или ПЛО/противокорабельные вертолеты Lynx Mk 99/100 компании Westland Super (на РК кораблях, кроме D0 925); МВВ ВО 105СВ (на мексиканских кораблях); пакистанские корабли оборудованы для принятия на борт вертолета SA 319В Alouette III компании Aerospatiale; вертолеты ПЛО MD 500 компании McDonnell Douglas (на тайваньских кораблях).

Страна: США

Страна-производитель: США Класс корабля: эсминец Тип корабля: KIDD (эсминец УРО) В строю: 2

Название и номер корабля: SCOTT (экс-IRANIAN NADER) (DDG 995); CHANDLER (экс-IRANIAN ANOUSHIRVAN) (DDG 996)

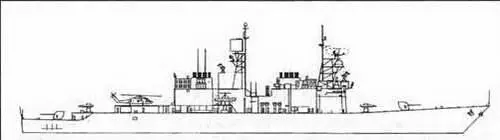

Отличительные признаки:

• Высокий нос, высокий надводный борт, пологая верхняя палуба обрывается в месте ее перехода в полетную палубу.

• 127-мм АУ смонтирована перед ПУ ЗУР/ПЛУР, размещенной на полубаке.

• Необычно высокая и длинная надстройка на верхней палубе придает кораблю плоский вид.

• Две дымовые трубы чуть выше надстройки и имеют несколько черных выпускных труб в верхней части.

• На крыше мостика установлена составная решетчатая фок-мачта, несущая несколько антенн.

• Большая грот-мачта, расположенная посередине корабля между дымовыми трубами, несет пямоугольную антенну РЛС обнаружения ВЦ SPS-48E.

• Непосредственно за надстройкой расположена приподнятая полетная палуба.

• ПУ ЗУР/ПЛУР расположена сзади полетной палубы, 127-мм АУ смонтирована в позиции «Y».

Водоизмещение при полной нагрузке, т: 9574. Длина, м: 171,7. Ширина, м: 16.8.

Осадка, м: 6,2,10 (по уровню ГАСа). Скорость, узлы: 33.

Дальность хода: 8000 при скорости 17 узлов. Ракеты: 2 счетверенные ПУ ПКР Harpoon компании McDonnell Douglas; 52 3yPStandard SM-2MR Block II компании GDC; 2 спаренные ПУ Mk 26 (Mod 3 и Mod 4); 16 ПЛУР АСРОК, снаряженных торпедами Mk46 Mod 5 Neartip (запускаются из ПУ ЗУР).

Пушечное вооружение: 2 АУ Mk45 Mod 0 калибра 127 мм/54 компании FMC; 2 б-ствольные АУ Vulcan Phalanx Mk 15 калибра 20 мм компании GE/GD; 4 пулемета калибра 12,7 мм.

Торпеды: 2 ТТА Мк 32 Mod 5 калибра 324 мм; торпеды Мк 46 Mod 5 компании Honeywell.

Ложные цели: 4 шестиствольные фиксированные системы сверхбыстрой постановки облака дипольных отражателей Мк 36 компании Loral Hycor; буксируемая ловушка для торпед AN/SLQ-25 Nixie.

РЛС

Обнаружения ВЦ-БР5-48Е, трехкоординатная производства компании ITT; SPS-

49(V)5 компании Raytheon.

Обнаружения НЦ - Cardion SPS-55 компании ISC.

Навигационные - SPS-64 компании Raytheon.

Управления огнем - 2 SPG-51D, 1 SPG-60, 1 SPQ 9А.

ГАС: установленная на носу корабля ГАС SQS-53A компании General Electric; буксируемая ГАС тактического назначения (ТАКТАСС) SQR-19 компании Gould; может быть установлена пассивная буксируемая антенна.

Вертолеты: 1 вертолет ПЛО Sikorsky SH-60B LAMPS III.

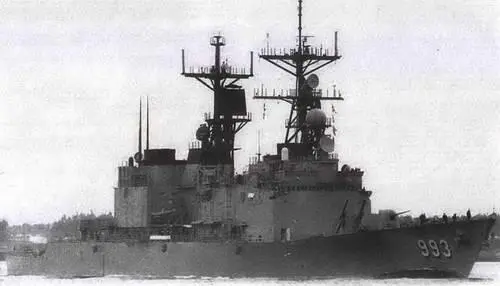

«КИДД»
