Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Отличительные признаки:

• Высокий надводный борт.

• В позиции «А» непосредственно перед ПУ ПКР, смонтированными в позиции В, размещена АУ калибра 115 мм.

• Перед мостиком смонтирована тонкая пирамидальная мачта.

• Точно посередине между невысокими дымовыми трубами установлена грот-мачта, на которой смонтирована двойная антенна РЛС обнаружения ВЦ. Прибор управления пусками ЗУР Seaslug установлен на приподнятой надстройке перед полетной палубой. ПУ ЗУР Seaslug смонтирована на юте (только на эсминцах Prat и Latorre).

• Эсминцы Blanco Encalada и Cochrane внешне отличны от других кораблей данного типа благодаря значительно увеличенному ангару и полетной палубе, продленной назад вправо, что делает их поистине гладкопалубным.

• Морально устаревшая система Seaslug была демонтирована.

Водоизмещение при полной нагрузке, т: 6200. Длина, м: 158,7. Ширина, м: 16,5. Осадка, м: 6,3. Скорость, узлы: 30.

Дальность хода, мили: 3500 при скорости 28 узлов.

Ракеты: 4-контейнерная ПУ ПЛУР ММ 38 Exocet компании Aerospatiale; ЗУР Short Bros Seaslug Mk 2 (только на 11 и 14); 2 8-контейнерные ПУ ЗУР IAI/Rarael Barak 1. Пушечное вооружение: 2 двухорудийные полуавтоматические АУ Mk б калибра 115 мм компании Vickers; 2 или 4 АУ Мк9 калибра 20 мм компании Oerlikon.

Торпеды:2 ТТА Mk 32 калибра 324 мм; торпеды Honeywell Mk 46 Mod 2. Ложные цели: 2 8-ствольные наводимые системы постановки облака дипольных отражателей Corvus; 2 системы постановки облака двухслойных дипольных отражателей Wallop Barricade.

РЛС:

Обнаружения ВЦ - Туре 965 М или 966 (на эсминцах 14 и 15) компании Marconi; Admiralty Туре 277 М; LM 2228S (на эсминцах 11 и 12) компании Elta. Обнаружения НЦ - Туре 992 Q или R компании Marconi. Навигационные - Туре 978/1006 компании Decca.

Управления огнем - Туре 903 (для АУ) компании Plessey; Туре 901 (на эсминцах 11 и 14) (Seaslug) компании Marconi; 2 EL/M-2221GM компании Elta. ГАС: ГАС Туре 162 М компании Kelvin Hughes; активная ГАС переменной глубины погружения Туре 184 М или Туре 184 S компании Graceby (на эсминце 16). .

Вертолеты: 1 206В Jet Ranger (на эсминцах 11 и 14) компании Bell 2 ПЛО/ противокорабельных вертолета NAS 332С Cougar (на эсминцах 12 и 15) компании Nurtanio.

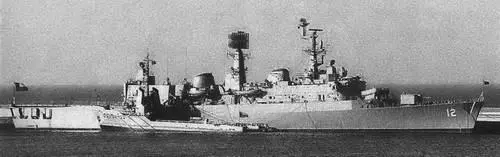

КОКРЭЙН

Страна: Великобритания, Аргентина Страна-производитель: Великобритания Класс корабля: эсминец

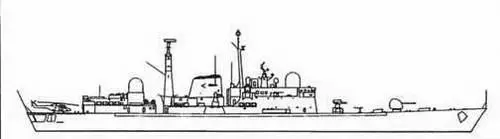

Тип корабля: ВЕЛИКОБРИТАНИЯ - TYPE 42 (Группа 1 и 2); АРГЕНТИНА - HERCULES (эсминец УРО)

В строю: 8 в Великобритании; 1 + 1 (резерв) в Аргентине. ВЕЛИКОБРИТАНИЯ ГРУППА 1

Название и номер корабля: BIRMINGHAM (D 86), NEWCASTLE (D 87), GLASGOW (D88), CARDIFF (D 108) ГРУППА 2

Название и номер корабля: EXETER (89), SOUTHAMPTON (D 90), NOTTINGHAM

(D91), LIVERPOOL (D 92)

АРГЕНТИНА

Название и номер корабля: HERCULES (D1, экс-28), SANTISIMA TRINIDAD (D 2) Отличительные признаки:

• Высокий надводный борт; верхняя палуба непрепывна от носа до кормы.

• АУ калибра 114 мм размещена посередине между носом и мостиком.

• Непосредственно перед мостиком смонтирована спаренная ПУ ЗУР Sea Dart

• Большой обтекатель антенны РЛС Туре 909/9091.

• Одна большая дымовая труба, расположенная посреди корабля. Она имеет пологую заднюю часть, а ее верхняя оконечность окрашена в черный цвет.

• Большая решетчатая антенна РЛС обнаружения ВЦ Туре 1022 размещена в задней части носовой надстройки.

• Большая фок-мачта-однодеревка, верхняя оконечность которой окрашена в черный цвет, установлена перед дымовой трубой.

• За дымовой трубой установлена закрытая грот-мачта с антенной РЛС обнаружения ВЦ Туре 996, верх мачты черного цвета.

• Ангар размещен перед полетной палубой, причем обтекатель антенны РЛС Туре 909 установлен в передней части ангара.

• Под полетной палубой в кормовой части корабля находится открытый ют.

• Двойная антенна РЛС обнаружения ВЦ Type 965Р, установленная на носовой надстройке и большие выпускные отверстия сбоку дымовой трубы являются наиболее заметными отличиями.

• ПУ ЗУР Exocet расположены с внешней стороны дымовых труб. Примечание. См. класс 42 группу 3.

Водоизмещение при полной нагрузке, т: 4100. Длина, м: 126 (полная). Ширина, м: 14,3.

Осадка, м: 5,8 (по уровню гребных винтов). Скорость, узлы: 29.

Дальность хода, мили: 400 при скорости 18 узлов.

Ракеты: 2 спаренные ПУ ПКР ММ 38 Exocet (только на аргентинских кораблях); спаренная ПУ ЗУР Sea Dart; Mk 30 (на аргентинских кораблях). Пушечное вооружение: Vickers Mk 8 калибра 114 мм/55; 2 или 4 АУ GAM-B01 калибра 20 мм компании Oerlikon/BMARC; (2 калибра 20 мм только на аргентинских кораблях) компании Oerlikon; 2 Mk 7А калибра 20 мм (на британских кораблях, вооруженных только 2 GAM-B0I) Oerlikon; 2 Vulcan Phalanx Mk 15 калибра 20 мм компании GE/GD (только на британских кораблях).

Торпеды: 2 ТТА STWS Мк 3 калибра 324 мм компании Plessey; торпеды ILAS 3 калибра 324 мм на аргентинских кораблях.

Ложные цели: 4 6-ствольные ПУ дипольных отражателей Sea Gnat 130 калибра 102 мм компании Marconi или система свехбыстрой постановки облака дипольных отражателей Corvus (на D 86 и аргентинских кораблях); буксируемая ловушка для торпед Туре 182 компании Graseby; буксируемая ловушка для торпед GI 738 на аргентинских кораблях компании Graseby.

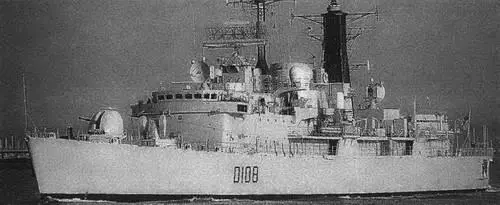

КАРДИФФ

РЛС

Обнаружения ВЦ - Туре 1022 компании Marconi Signaal (Type 965Р компании Marconi на аргентинских кораблях). Обнаружения ВНЦ - Туре 996 или 992 (на D 86) Plessey. Обнаружения НЦ - Type 992Q компании Marconi (на аргентинских кораблях). Навигационные - Туре 1006 компании Kelvin Hughes или Decca Type 1008 компании Racal.

Управления огнем - 2 Туре 909 или 9091 компании Marconi.

ГАС: ГАС Туре 2050 компании Ferranti или Туре 2016; активная ГАС Type 184М компании Graseby (на аргентинских кораблях); Type 162М компании Kelvin Hughes.

Вертолеты: 1 ПЛО/противокорабельный вертолет Westland Lynx НМА 3/8; 1 ПЛО/противокорабельный вертолет SA 319В Alouette III компании Aerospatiale (на аргентинских кораблях).

Страна: Великобритания

Страна-производитель: Великобритания

Класс корабля: эсминец

Тип корабля: TYPE 42 (Группа 3) (эсминец УРО)

В строю: 4

Группа 3

Название и номер корабля: MANCHESTER (D 95), GLOUCESTER (D 96), EDINBURGH (D 97), YORK (0 98)

Отличительные признаки:

• Черезвычайно длинный полубак, приблизительно на 15 м длинее, чем у кораблей типа 42 групп 1 и 2.

• В остальном очень похож на эсминцы класса 42 групп 1 и 2.

• Корпус удлиненных эсминцев группы 3 усилен балкой по обоим бортам, увеличившим ширину корабля на 0,61 м.

Примечание. Смотрите также тип 42 Группу 1 и 2.

Водоизмещение при полной нагрузке, т: 4675. Длина, м: 141,1. Ширина, м: 14,9.

Осадка, м: 5,8 (на уровне гребных винтов). Скорость, узлы: более 30.
