Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Страна: Япония

Страна-производитель: Япония

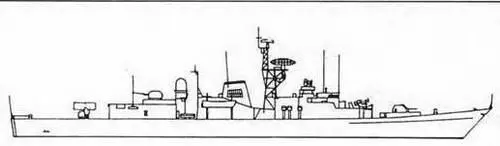

Класс корабля: в прошлом эсминец; в настоящее время учебный корабль Тип корабля: MINE6UM0 (учебный корабль) В строю: 3

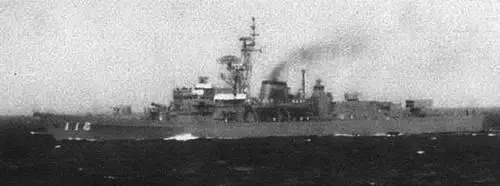

Название и номер корабля: MINEGUMO (TV 3509, экс-DD 116),NATSUGUM0 (TV 3510, экс-DD 117), MUKAKUMO (TV 35110)

Отличительные признаки:

• Высокий нос; пологая верхняя палуба, непрерывная от носа до кормы.

• АУ калибра 76 мм в позиции «А».

• Четырехствольный противолодочный бомбомет Bofors в позиции В.

• В средней части корабля расположена единственная, сужающаяся кверху дымовая труба.

• АУ смонтирована на кормовой надстройке.

• В кормовой части палубы установлена 8-контейнерная ПУ ПЛУР АСРОК. Примечание. Из-за того, что части кораблей от носа до грот-мачты типов Mine-gumo и Yamagumo практически идентичны, их легко можно перепутать между собой.

Водоизмещение, т: 2050 (стандартное). Длина, м: 114. Ширина, м: 11,8. Осадка, м: 4. Скорость, узлы: 27.

Дальность хода: 7000 при скорости 20 узлов.

Ракеты: 8-контейнерная ПУ ПЛУР АСРОК Honeywell Mk 112; полезная нагрузка -торпеды Mk 46 Mod 5 Neartip.

Пушечное вооружение: 2 двухорудийные АУ USN Mk 33 калибра 76мм/50. Торпеды: 2 ТТА Туре 68 калибра 324 мм; торпеды Mk46 Mod 5 Neartip компании Honeywell.

Противолодочные бомбометы: 1 4-ствольный противолодочный бомбомет Bofors Туре 71 калибра 375 мм.

РЛС:

Обнаружения ВЦ: 0PS-11Y компании Melko. Обнаружения НЦ: 0PS-17 компании FRC. Управления огнем: 2 Type 1А.

ГАС: активный attack ГАС SQS-23 компании Sangamo; ГАС переменной глубины погружения SQS-35(S) компании EDO.

Примечание. В 1995-1998 гг. был переведен из разряда эсминцев в разряд учебных кораблей.

«МУРАКУМО»

Страна: Япония

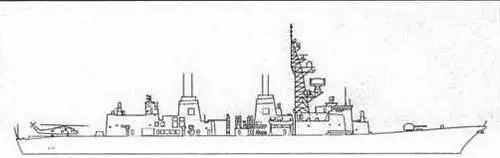

Страна-производитель: Япония Класс корабля: эсминец. Тип корабля: MURASAME (эсминец УРО) В строю: 2

Строятся: 2 (ввод в строй запланирован на 1999 г.) В перспективе: еще 5

Название и номер корабля: MURASAME (DD 101), HARUSAME (DD 102), YUUDACHI (DD 103), KIKISAME (DD 104), (105-109)

Отличительные признаки:

• Изогнутая, почти покатая носовая часть; прямоугольная, почти вертикальная корма.

• В середине полубака размещена АУ калибра 127 мм.

• ПУ ПЛУР АСРОК смонтирована позади носовой АУ.

• На приподнятой платформе, непосредственно перед мостиком размещена система оружия ближнего действия.

• Плитообразная носовая надстройка отличается мостиком, имеющим выступы, похожие на крылья. На корме установлена большая решетчатая грот-мачта.

• Две одинаковые дымовые трубы прямоугольного формы. Одна стоит в кормовой части надстройки, другая - в носовой.

• В носовой части надстройки имеется большая полетная палуба.

• На вертолетном ангаре смонтирована АУ ближнего действия.

Водоизмещение, т: 4550 (стандартное); 5100 (при полной нагрузке). Длина, м: 151. Ширина, м: 17,9. Осадка, м: 5,2. Скорость, узлы: 30.

Ракеты: 2 4-контейнерные ПУ ПКР SSM-1B Harpoon; ПУ ЗУР вертикального старта Мк 48 Sea Sparrow компании Raytheon; ПУ ПЛУР Mk 41 VL АСРОК.

Пушечное вооружение: 1 АУ калибра 76 мм/62 compact компании ОТО Melara (на более поздних кораблях может быть заменена на 127 мм АУ; 2 АУ Vulcan Phalanx калибра 20 мм компании GE/6D.

Торпеды: 2 ТТА Туре 68 калибра 324 мм; торпеды Mk46 Mod 5 Neartip. Ложные цели: 4 системы сверхбыстрой постановки облака дипольных отражателей Мк 36; буксируемая торпедная ловушка AN/SLQ - 36 Nixie.

РЛО

Обнаружения ВЦ: OPS-24, трехкоординатная производства компании Melko. Обнаружения НЦ: 0PS-28D компании FRC. Навигационные; 0PS-20. Управления огнем: 2 Туре 2-31.

ГАС: активная ГАС SQS-5 компании Mitsubishi; пассивный с буксируемой антенной ГАС 0QS-1.

Вертолеты: 1 вертолет ПЛО Sh-60 J компании Sikorsky/Mitsubishi.

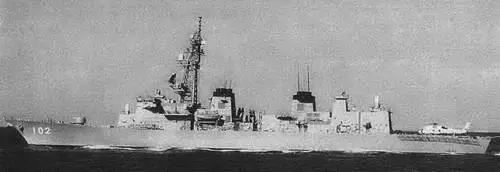

«ХАРУСАМЕ»

Страна: Япония

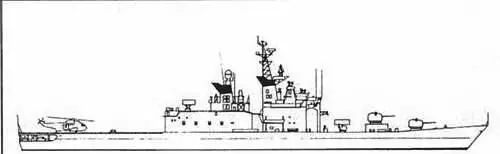

Страна-производитель: Япония Класс корабля: эсминец. Тип корабля: SHIRANE (эсминец ПЛО) В строю: 2

Название и номер корабля: SHIRANE (DD 143), KURAMA (DD 144) Отличительные признаки:

• Высокий нос, покатая палуба непрерывна от носа к корме.

• Две АУ калибра 127 мм в позициях «А» и «В», 8-контейнерная ПУ ПЛУР АСРОК находятся между мостиком и задней АУ.

• Высокая надстройка расположена по центру корабля.

• Две мачты и дымовые трубы совмещены. В их верхней части установлены легко различимые на общем фоне черные клинообразные рассеиватели/ экраны радиационной защиты.

• На передней мачте расположена решетчатая мачта, а на задней - обтекатель антенны РЛС управления огнем WM 25,

• Длинная полетная палуба; под ней открытый квартердек.

• 8-контейнерная ПУ ЗУР Sea Sparrow установлена на ангаре. Примечание. Из-за того, что от носа до мостика Shirane практически идентичен типу Нашпа, их легко можно перепутать между собой.

Водоизмещение, т: 5200 (стандартное). Длина, м: 159. Ширина, м: 17,5. Осадка, м: 5,3. Скорость, узлы: 31.

Ракеты: 8-контейнерная ПУ ЗУР Sea Sparrow Mk 25 компании Rayheon; 8-контейнерная ПУ ПЛУР АСРОК Mk 112 компании Honeywell.

Пушечное вооружение: две автоматические АУ Mk 42 калибра 127 мм/54 компании FMC; две АУ Phalanx Mk 15 калибра 20 мм компании GE/GD. Торпеды: 2 ТТА Туре 68 калибра 324 мм; торпеды Mk46 Mod 5 Neartip. Ложные цели: четыре системы сверхбыстрой постановки облака дипольных отражателей Mk 36; Prairie Masker - система подавления звука вращающихся винтов.

РЛО

Обнаружения ВЦ - 0PS-12 трехкоординатная, компании Nec. Обнаружения НЦ - 0PS-28 компании FRC. Навигационные - 0PS-20 компании Koden. Управления огнем - WM 25 компании Signaal; 2 Type 72-1А FCS. ГАС: Активно-пассивная ГАС переменной глубины погружения SQS-35(J) компании EDO/Nee; установленный в носовой части корабля 0QS-101 компании Nec; пассивная ГАС с буксируемой антенной SQR-18A компании EDO/Nee.

Вертолеты: 3 вертолета ПЛО SH-60J Sea Hawk компании Sikorsky/Mitsubishi.

«СИРАНЭ»

Страна: Япония

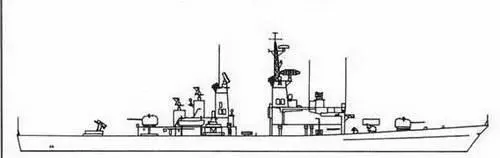

Страна-производитель: Япония Класс корабля: эсминец. Тип корабля: TACHIKAZE (эсминец УРО) В строю: 3

Название и номер корабля: TACHIKAZE (DD 168), ASAKAZE (DD 169), SAVAKAZE (DD 170)

Отличительные признаки:

• Высокий нос, верхняя палуба непрерывна от носа к корме.

• Две АУ калибра 127 мм в позициях «А» и «В».

• 8-контейнерная ПУ ПЛУР АСРОК смонтирована непосредственно перед мостиком.
