• Носовая часть имеет острый угол. На участке нос - корма главная палуба сохраняет постоянный уровень.

• На пологом полубаке установлена АУ калибра 100 мм (позиция А).

• В позиции «В» находится ПУ ЗУР.

• Непосредственно перед мостиком смонтированы 2 АУ калибра 37 мм/63.

• Короткая сужающаяся решетчатая грот-мачта расположена в кормовой части главной надстройки.

• Единственная дымовая труба, сзади которой установлен черный клиновидный экран.

• Две ПУ ПКР. Одна размещена между кормовой закрытой грот-мачтой и дымовой трубой, другая - непосредственно за кормовой мачтой.

• На большой кормовой надстройке, в ее передней части, установлена большая изогнутая антенна РЛС обнаружения ВЦ Hai Ying, а в ее задней части АУ калибра 37 мм/63.

• Вертолетная полетная палуба на корме; под ней открытый ют.

Водоизмещение при полной нагрузке, т: 4200. Длина, м: 142,7. Ширина, м: 15,1. Осадка, м: 5,1. Скорость, узлы: 31.

Дальность хода, мили: 5000 при скорости 15 узлов.

Ракеты: 4 двухконтейнерные ПУ ПКР YJ-1 (Eagle Strike) (С-801) (CSS-N-4 Sardine);

I ПУ с восемью направляющими HQ-7 (Crotale).

Пушечное вооружение: 1 двухорудийная башня АУ калибра 100 мм/56; 4 спаренные АУ типа 64А калибра 37 мм/63. Торпеды: 2 НА Whitehead В5 15 калибра 324 мм; торпеды Yu-2. Противолодочные бомбометы: 2 12-ствольных фиксированных бомбомета FQF 2500.

Ложные цели: 2 шестиствольные установки для сверхбыстрой постановки облака дипольных отражателей Мк 36; 2 26-ствольные установки для разбрасывания дипольных отражателей China.

РЛС:

Обнаружения ВЦ - Hai Ying или Good Eye.

Обнаружения ВНЦ -TSR 3004 Sea Tiger компании Thomson-CSF.

Обнаружения НЦ - China ESR 1.

Навигационные - Decca 1290 компании Racal.

Управления огнем - Type 347G (для ПКР и 100 мм АУ); 2 EFR-1 Rice Lamp; Castor

II компании Thomson-CSF (Crotale).

ГАС: активная ГАС переменной глубины погружения DUBV 23.

Вертолеты: 2 ПЛО/противокорабельных вертолета Harbin Zhi-9A Hautin (Dauphin 2).

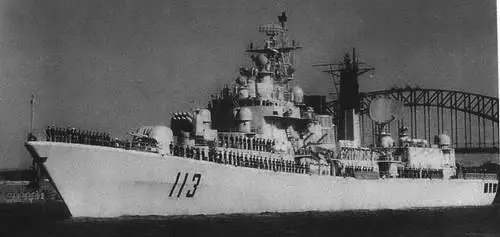

«ШИНГДАО»

Страна: Франция

Страна-производитель: Франция Класс корабля: эсминец

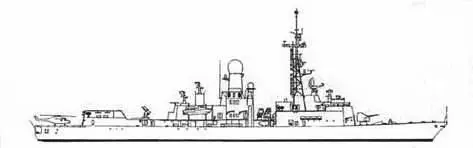

Тип корабля: CASSARD (класс F 70 (А/А)) (эсминец УРО) В строю: 2

Название и номер корабля: CASSARD (D 614), JEAN BART (D 615)

Отличительные признаки:

• Непрерывная главная палуба.

• Длинный полубак со смонтированными на нем АУ калибра 100 мм (позиция «А») рядом с ограждением мостика.

• Надстройка имеет высокую переднюю часть. Длинная решетчатая грот-мачта наклонена назад.

• Непосредственно перед грот-мачтой установлена большая изогнутая антенна РЛС обнаружения ВНЦ DRBV 25С.

• На расположенной в средней части корабля надстройке установлена очень выделяющаяся на общем фоне, защищенная обтекателем антенна РЛС обнаружения ВЦ DRBJ 11В.

• В кормовой части срединной надстройки установлены два прибора управления огнем SPG-51C.

• Сзади от срединной надстройки размещена ПУ ЗУР Mk 13 Mod 5.

• ЗРК объектовой обороны с 6-контейнерной ПУ Matra Sadral находятся вне палубы в кормовой части ангара.

• Ангар и небольшая полетная палуба располагаются сзади по правому борту.

Водоизмещение, т: 4230 (стандартное), 4730 (при полной нагрузке). Длина, м: 139. Ширина, м: 14. Осадка, м: 6,5. Скорость, узлы: 29,5.

Дальность хода, мили: 8200 при скорости 17 узлов.

Ракеты: 8 ПКР ММ 40 Exocet компании Aerospatiale; 1 ПУ ЗУР Pomona Standard компании GDC; ПУ SM-lMR Mk 13 Mod; 2 ЗРК объектовой обороны с 6-контейнерной ПУ компании Matra Sadral; Mistral.

Пушечное вооружение: 1 автоматическая АУ компании DCN калибра 100 мм/56 CADAM; 2 АУ калибра 20 мм компании Oerlikon; пулеметы калибра 12,7 мм. Торпеды: два фиксированных ТА модели KD 59 Е; торпеды L5 Mod 4 компании ECAN.

Ложные цели: 2 10-ствольные установки для постановки облака дипольных отражателей/инфракрасных ловушек Oagaie и 2 Sagaie компании CSEE; AN/SLQ 25 Nixie; буксируемая ловушка для торпед.

рлс

Обнаружения ВЦ - DRB3 11В, трехкоординатная, производства компании Thomson-CSF.

Обнаружения ВНЦ - DRBV 26С. Навигационные - 2 DRBN 34А компании RacaL

Управления огнем - DRBC ЗЗА компании Thomson-CSF (для пушек); 2 SPG 51С (для ракет) компании Raytheon.

ГАС: активная ГАС DUBA 25А (D614) компании Thomson Sintra или DUBV 24С (D 615).

Вертолеты: 1 вертолет AS 565МА Panther компании Aerospatiale. Служит для наведения ПКР.

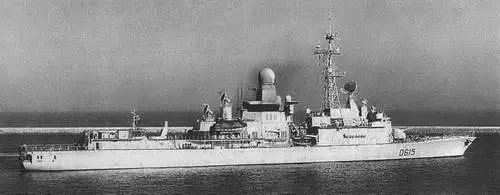

ДЖИН БАРТ

Страна: Франция

Страна-производитель: Франция Класс корабля: эсминец

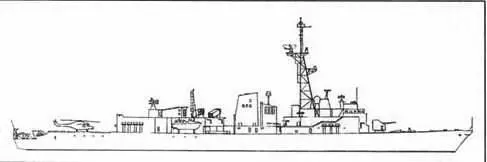

Тип корабля: GEORGES LEYGUES (класс 70 (ASW)) (эсминец УРО) В строю: 7

Название и номер корабля: GEORGES LEYGUES (D 640), DUPLEIX (D 641), MONTCALM (D 641), JEAN DE VIENNE (D 643), PRAMAUGUET (D 644), LA MOTTE-PIQUET (D 645), LATOUCHE-TREVILLE (D 646)

Отличительные признаки:

• АУ калибра 100 мм на длинном полубаке перед надстройкой смонтирована (в позиции «А»).

• Высокая решетчатая грот-мачта с вертикальными задними и наклоненным назад передними поясами установлена в кормовой части мостика.

• Находящаяся в средней части корабля дымовая труба с вертикальной передней и наклонной задней стенками и косым верхним срезом трубы.

• Две ПУ ПКР Exocet размещены на переднем конце кормовой надстройки непосредственно за дымовой трубой.

• На кормовой надстройке установлены ПУ ЗУР Crotale.

• Полетная палуба за ангаром.

• На юте имеется буксируемая ГАС переменной глубины погружения. Примечание. Нз последних трех кораблях данного класса мостик поднят на

высоту одной палубы. Между обтекателями Syracuse или перед дымовой трубой может быть установлена антенна международной морской спутниковой связи (INMARSAT).

Водоизмещение при полной нагрузке, т: 4300 (для D 640 -643), 4580 (для D 644 - 646). Длина, м: 139. Ширина, м: 14. Осадка, м: 5,7.

Скорость, узлы: 30, 21 на дизелях.

Дальность хода, мили: 8500 при скорости 18 узлов на дизелях.

Ракеты: 2 4-контейнерные ПУ ПКР ММ 38 Exocet (ММ 40 на D 642 - 646) компании Aerospatiale; 8-контейнерные ПУ ЗРК Crotale Naval EDIR компании Thomson-CSF; 2 комплекса объектовой обороны с 6-контейнерной ПУ компании Matra Sadral/Mistralустанавливаются на D 644 - 646; 2 спаренные ПУ компании Matra Simbad, возможно, будут установлены вместо 20-мм пушек.

Пушечное вооружение: 1 автоматическая АУ калибра 100 мм/56 Mod 68 CADAM; 2 АУ компании Breda/Mauser находятся в настоящее время в процессе установки на D 640-643; 2 АУ калибра 20 мм (см. секцию «ракеты») компании Oerlikon; 4 пулемета М2НВ калибра 12,7 мм.

Торпеды: два фиксированных ТА ECAN L5; торпеды со временем заменят на Honeywell Mk 46 или вертолетные Eurotop Ми 90.

Ложные цели: 2 10-ствольные установки для постановки облака дипольных отражателей/инфракрасных ловушек Dagaie компании CSEE.
