Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Примечание 3. Корабли Вьетнама типа «УЛУЧШЕННЫЙ ПАУК» будут иметь водоизмещение при полной нагрузке 517 т, длину 62 м и ширину Им. Они будут иметь на вооружении 8 ПУ ПКР SS-N-25 (Х-35 «Уран» ГНПЦ «Звезда-Стрела»), 1 пушку калибра 76 мм/60 и 1 АК 630 калибра 30 мм/65, а также 2 пулемета калибра 12,7 мм. Надстройка будет смещена на корму, а грот-мачта будет увенчана РЛС CROSS DOME. На корме рядом с РЛС также будут монтироваться и ПУ ПКР.

Водоизмещение при полной нагрузке, т: 440 (485 у кораблей Индии). Длина, м: 59,5 (у кораблей Болгарии). 57,5 (у кораблей Кубы, Индии и России).

Ширина, м: 10,2.

Осадка, м: 3,3. 3,3 (у кораблей Кубы). Скорость, узлы: 32.

Дальность хода, мили: 2200 при 18 узлах.

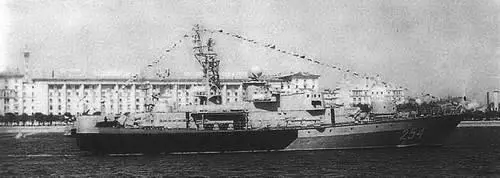

«ПАУК»

Ракеты: счетверенные ПУ ЗУР Grail.

Пушечное вооружение: 1 АУ калибра 76 мм/60.1 АУ АК 630 калибра 30 мм/ 65.

Торпеды: 4 ТА калибра 406 мм. Торпеды типа 40 (у кораблей типа «ПАУК» I, за исключением кораблей Кубы) или 4 ТА калибра 533 мм (у кораблей «ПАУК» II). Торпеды SET-65E (у кораблей Индии).

Противолодочные минометы: 2 5-ствольных миномета РБУ 1200. Глубинные бомбы: 2 бомбодержателя (за исключением кораблей Кубы и Индии).

Устройства РЭБ: 2 10-ствольные ПУ ПК 16 или 24 ПК РЛС:

Обнаружения ВНЦ - Peel Cone (Pauk 1), Pozitiv E (Pauk II). Обнаружения НЦ - Kivach (Россия), Spin Trough (Болгария). Навигационная - Pechora (Индия, Куба). Управления огнем - Bass Tilt

ГАС: с переменной глубиной погружения Rat Tail смонтированная на транце (Индия, Куба)или Foal Tail (Болгария, Россия).

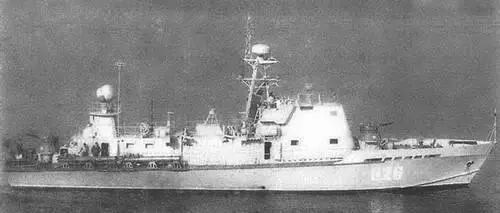

Страна: Азербайджан, Камбоджа, Куба, Россия, Украина Страна-производитель: Россия Класс корабля: патрульный корабль Тип корабля: STENKA (проект 205Р) (PCF)

В строю: 5 Азербайджан, 2 Камбоджа (мод.$Т.епка), 3 Куба (береговая охрана),

35 Россия, 10 Украина (береговая охрана)

АЗЕРБАЙДЖАН

Название и номер корабля:Информация недоступна

КАМБОДЖА

Название и номер корабля:1133, 1134.

КУБА

Название и номер корабля: Информация недоступна

РОССИЯ

Название и номер корабля: Информация недоступна

УКРАИНА

Название и номер корабля:Береговая охрана - 019-021, 023, 032-037

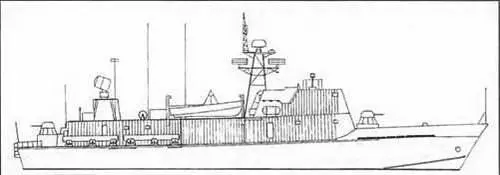

Отличительные признаки:

• Короткий бак с высокими надводными бортами и АУ калибра 30-мм/65 или 23-мм/87 (в положении «А»).

• Массивная надстройка, более высокая на носу, протянувшаяся до квартердека. Надстройка имеет вертикальные «ребра».

• Составная трехногая грог-мачта в задней части надстройки, с антенной РЛС обнаружения НЦ.

• В задней части надстройки размещена платформа с РЛС управления огнем Drum Tilt.

• АУ калибра 30мм/65 на юте (в положении «X»). Примечание 1. У кораблей типа Turya надстройка имеет такой же «ребристый» вид. как и у кораблей типа Stenka. Примечание 2. Корабли береговой охраны Украины имеют темно-серый корпус с толстой желтой и тонкой голубой диагональю.

Водоизмещение при полной нагрузке, т: 253. Длина, м: 39,4. Ширина, м: 7,9. Осадка, м: 2,5.

Скорость, узлы: 37. (34 у кораблей Кубы). Запас хода, мили: 800 при 24 узлах.

Пушечное вооружение: 2 двуствольная АУ АК 230 калибра 30 мм/65.1 спаренная пушка калибра 23 мм)/87. 2 двуствольная АУ калибра 40 мм/60 компании Bofors, у кораблей Камбоджи).

Торпеды: 4 ТА калибра 406 мм (у кораблей Камбоджи и Кубы не установлены). Глубинные бомбы: 2 бомбодержателя (за исключением кораблей Кубы и Камбоджи).

РЛС:

Обнаружения НЦ - РЛС Pot Drum или Peel Копе (РЛС Racal Decca Bridgemaster у кораблей Камбоджи).

Навигационные - РЛС Palm Frond (у кораблей Камбоджи РЛС Racal Decca). Управления огнем - РЛС Drum Tilt (Muff Cob у кораблей Камбоджи и Кубы). ГАС: ГАС Stag Ear или ГАС Foal Tail переменной глубины погружения(у кораблей Камбоджи и Кубы не установлены).

«СТЕНКА»

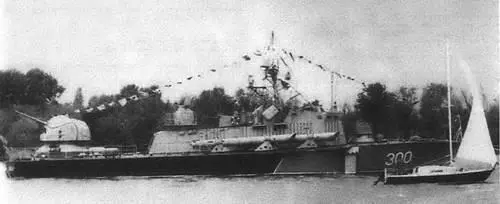

Страна: Камбоджа. Россия, Вьетнам

Страна-производитель: Россия

Класс корабля: патрульный корабль

Тип корабля: TURYA (проект 206М) (РС/РТН)

В строю: 2 Камбоджа (PC), 5 Россия, 7 Вьетнам

КАМБОДЖА

Название и номер корабля: Информация недоступна

РОССИЯ

Название и номер корабля: Информация недоступна

ВЬЕТНАМ

Название и номер корабля: HQ 331 (+6)

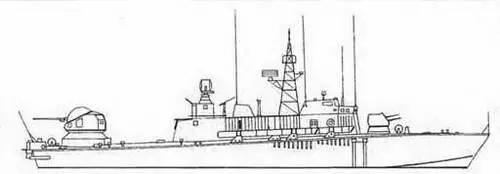

Отличительные признаки:

• Острый нос, короткий бак со сдвоенной АУ калибра 25 мм/80 (в положении «А»).

• По центру корабля расположена надстройка с приподнятым открытым мостиком, размещенным непосредственно за закрытым мостиком.

• Позади мостика установлена решетчатая грот-мачта с антенной РЛС обнаружения НЦ.

• ДТА на верхней палубе с каждой стороны надстройки под углом за борт (у кораблей Вьетнама и Камбоджи не установлены).

• В задней части надстройки размещена платформа с РЛС управления огнем Muff Cob.

• Выступающая АУ калибра 57 мм/80 на корме (в положении «Y»).

Примечание. Надстройка имеет такой же «ребристый» вид как и у кораблей типа Stenka. У кораблей Камбоджи удалены крылья.

Водоизмещение при полной нагрузке, т: 250. Длина, м: 39,6.

Ширина, м: 7,6, (12.5 с крыльями). Осадка, м: 1,8. (14,0 с крыльями). Скорость, узлы: 40 у вариантов с крыльями.

Дальность хода, мили: 600 при 35 узлах, у вариантов с крыльями, 1 450 при 14 узлах у вариантов без крыльев.

Пушечное вооружение: 1 двуствольная АУ калибра 57 мм/80 (на корме); 1 сдвоенная 25-мм/80 АУ перед рубкой; 1 пулемет калибра 14,5 мм. Торпеды: 2 ДТА калибра 533 мм. Торпеды типа 53 (не у всех кораблей Вьетнама, отсутствует у кораблей Камбоджи). Глубинные бомбы: 1 бомбосбрасыватель.

РЛС

Обнаружения НЦ - РЛС РОТ Drum. Навигационные - РЛС SRN 207. Управления огнем - РЛС Muff Comb.

ГАС: ГАС Foal Tail; ГАС переменной глубины погружения, (не у всех кораблей Вьетнама).

«ТУРЬЯ»

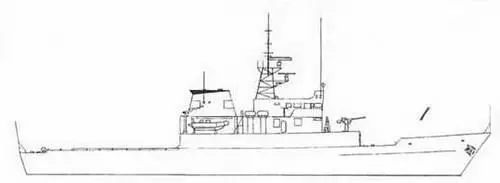

Страна: Испания Страна-производитель:Испания Класс корабля: патрульный корабль Тип корабля: SERVIOLA (0PV) В строю: 4

Название и номер корабля: SERVIOLA (Р 71), CENTINELA (Р 72). VIGIA (Р 73), ATALAYA (Р 74)

Отличительные признаки:

• Высокий нос с изломом перед надстройкой.

• Высокие надводные борта рядом с надстройкой у мидель-шпангоута.

• АУ калибра 76 мм (в положении «В»).

• Высокая угловая надстройка по центру корабля.

• Высокий, широкий мостик, размещенный далеко от переднего края надстройки.

• Решетчатая грот-мачта в задней части мостика.
