Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Название и номер корабля: LEEDS CASTLE (Р 258), DUMBARTON CASTLE (Р 265)

Отличительные признаки:

• Высокий нос, длинный наклонный бак, высокая надводная часть борта.

• АУ калибра 30 мм/75 расположена перед мостиком (положение «В»).

• Выступающая угловатая надстройка у мидель-шпангоута занижена в носовой части.

• Высокий мостик расположен достаточно далеко за носовой частью.

• Крепкая закрытая грот-мачта с установленной сверху мачтой-однодеревкой, расположенная у миделя, несет антенны РЛС обнаружения НЦ и навигации.

• Большая взлетная палуба расположена на корме.

• Обтекатель спутниковой связи закреплен на шесте, установленном за мачтой.

Водоизмещение при полной нагрузке, т: 1427. Длина, м: 81. Ширина, м: 11,5. Осадка, м: 3,6. Скорость, узлы: 19,5.

Дальность хода, мили: 10000 при скорости 12 узлов.

Пушечное вооружение: 1 АУ DES/MSI DS 30В калибра 30 мм/75. Ложные цели: Установка Plessey Shield для постановки дипольных отражателей.

РЛС

Обнаружения НЦ - Plessey (Тип 944). Навигационная - Kelvin Hughes (Тип 1006).

Вертолеты: Установлена платформа для использования Westland Sea King или Lynx.

«ДУМБАРТОН КАСТЛ»

Страна: Австралия

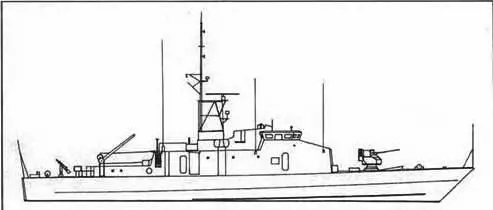

Страна-производитель: Великобритания Класс корабля: патрульный корабль Тип: FREMANTLE (большой патрульный корабль) В строю: 15

Название и номер корабля: FREMANTLE (203), WARRNAMBOOL (204),TOWNSVILLE (205), WOLLONGONG (206), LAUNCESTON (207), WHYALLA (208), IPSWICH (209), CESSNOCK (210), BENDIGO (211), GAWLER (212), GERALDTON (213), DUBBO (214), GEELONG (215), GLADSTONE (216), BUNBURY (217).

Отличительные признаки:

• Главная палуба проходит от форштевня до кормы.

• АУ калибра 40 мм/60 (положение «А»).

• Ступенчатая центральная надстройка.

• Мостик расположен за наклонной верхней передней частью надстройки.

• Открытый мостик установлен сверху кормового конца закрытого мостика.

• По обеим сторонам передней части надстройки установлены большие антенны.

• В средней части корабля установлена грот-мачта-однодеревка, впереди которой расположена небольшая решетчатая конструкция, несущая РЛС навигации.

• Малая корабельная шлюпка размещена в кормовом конце надстройки.

Водоизмещение при полной нагрузке, т: 245. Длина, м: 41,8. Ширина, м: 7,1. Осадка, м: 1,8. Скорость, узлы: 30.

Дальность хода, мили: 1450 при скорости 30 узлов.

Пушечное вооружение: 1 АУ Bofors AN 4 калибра 40 мм/60; 1 миномет калибра 81 мм; 2 пулемета калибра 12,7 мм.

РЛС

Навигационная - Kelvin Hughes (Тип 1006).

«ДУББО»

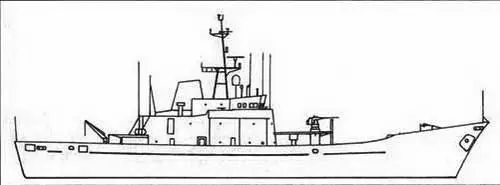

Страна: Великобритания Страна-производитель: Великобритания Класс корабля: патрульный корабль Тип: ISLAND (OPV) В строю: 6

Название и номер корабля: ANGLESEY (Р 277), ALDERNEY (Р 278), GUERNSEY (Р 279), SHETLAND (Р 298), ORKNEY (Р 299), LINDESFARNE (Р 300)

Отличительные признаки:

• Высокая носовая часть с перепадом к более низкой носовой части мостика; высокая надводная часть борта.

• Высокая внушительная надстройка расположена сразу за миделем.

• АУ калибра 40 мм размещена на необычном приподнятом барбете в кормовом конце бака (положение «Б»).

• На центральной надстройке установлена короткая грот-мачта треножного типа.

• Выдающаяся дымовая труба с наклонной кормовой частью расположена на надстройке за грот-мачтой.

• По правому и левому бортам в кормовой оконечности надстройки расположены два небольших кливера.

Примечание. Также стоит на вооружении ВМС Бангладеш в качестве учебного корабля (Shaheed Ruhul Amin, (А 511) экс-Jersey).

Водоизмещение при полной нагрузке, т: 1260. Длина, м: 59,5. Ширина, м: 11. Осадка, м: 4,5. Скорость, узлы: 16,5.

Дальность хода, мили: 7000 при скорости 12 узлов.

Пушечное вооружение: 1 АУ Bofors Mk 3 калибра 40 мм или АУ Oerlikon/BMARC GAM-B01 калибра 20 мм или АУ DES/MSI DS ЗОВ Mk 1 калибра 30 мм/75; 2 пулемета FN калибра 7,62 мм.

РЛС:

Навигационная - Kelvin Hughes тип 1006.

«ОРКНЕЙ»

Страна: Ирландская Республика, Филиппины

Страна-производитель: Великобритания

Класс корабля: патрульный корабль

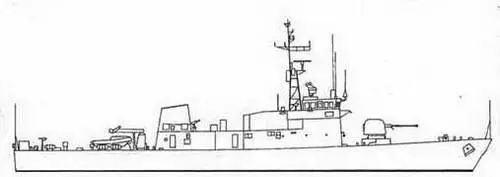

Тип: PEACOCK/P41/JACINTO(фрегат)

В строю: 2 Ирландская Республика(Рb), 3 Филиппины (FS)

ИРЛАНДСКАЯ РЕСПУБЛИКА

Название и номер корабля: ORLA (экс-SWIFT) (Р 41), CIARA (экс-SWALLOW) (Р42)

ФИЛИППИНЫ

Название и номер корабля: EMILIO JACINTO (экс-РЕАСОСК) (экс-Р 239), APOLINARIO MABINI (экс-PLOVER) (экс-Р 240), ARTEMIO RICARTE (экс-Р 241)

Отличительные признаки:

• Низкий нос, низкий надводный борт.

• АУ калибра 76 мм (положение «А»).

• Надстройка с уступом вниз за мостиком расположена у мидель-шпангоута.

• Решетчатая грот-мачта установлена на центральной надстройке.

• Приземистая дымовая труба с квадратным поперечным сечением и скошенным верхом размещена сверху кормовой оконечности надстройки.

• Тонкие кливера расположены за дымовой трубой.

Водоизмещение при полной нагрузке, т: 712 (на ирландских кораблях),

763 (на филиппинских кораблях).

Длина, м: 62,6.

Ширина, м: 10.

Осадка, м: 2,7.

Скорость, узлы: 25.

Дальность хода, мили: 2500 при скорости 17 узлов.

Пушечное вооружение: 1 АУ ОТО Melara Compact калибра 76 мм/62; 4 пулемета FN калибра 7,62 мм (плюс 2 пулемета калибра 12,7 мм на ирландских кораблях).

РЛС

Навигационная - Kelvin Hughes Тип 1006 (на филиппинских кораблях), Kelvin

Hughes Mk VI (на ирландских кораблях).

Навигационная - Kelvin Hughes 500А (на ирландских кораблях).

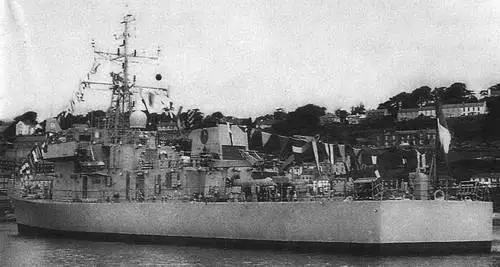

«САЙРЕ»

Страна: Кения, Оман

Страна-производитель: Великобритания

Класс корабля: патрульный корабль

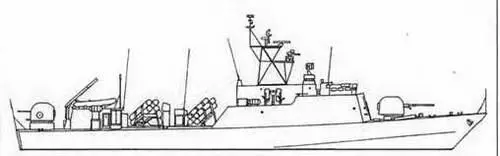

Тип: PROVINCE (NYAYO, DHOFAR) (PCFG)

В строю: 2 Кения (Тип Nyayo), 4 Оман (Тип Dhofar)

КЕНИЯ

Название и номер корабля: NYAYO (Р 3126), UMOJA (Р3127)

ОМАН

Название и номер корабля: DHOFAR (В 10), AL SHARQIYAH (В И), AL BAT'NAH (В 12),MUSSANDAM(B14)

Отличительные признаки:

• Короткий бак с АУ калибра 76 мм (положение «А»).

• Высокая надстройка находится перед мидель-шпангоутом; надстройка выполнена заподлицо с бортами корабля.

• Решетчатая грот-мачта, установленная по центру надстройки, несет антенну РЛС обнаружения ВНЦ AWS 4/6.
