Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

«ЯСОН»

Страна: Италия

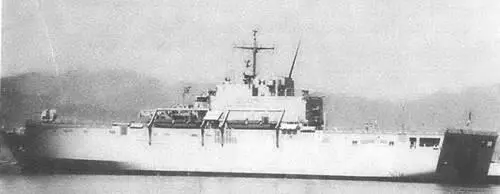

Страна-производитель: Италия Класс корабля: десантный корабль Тип корабля: SAN GIORGIO (LPOs) В строю: 3

Название и номер корабля: SAN GIORGIO (L 9892), SAN MARCO (L 9893), SAN GIUSTO(L9894)

Отличительные признаки:

• Короткий бак с подъемом к полетной палубе, напоминающей палубу авианосца, которая тянется до кормы.

• Незагроможденный профиль; высокий надводный борт.

• АУ калибра 76 мм (положение «Б»),

• Высокая, угловатая, квадратная, отдельно стоящая надстройка у мидель-шпангоута по правому борту.

• Грот-мачта-однодеревка расположена в центре сверху надстройки.

• 3 десантных катера LCVP размещены в шлюпбалках; 2 по левому борту напротив надстройки, 3-я по правому борту в носовой оконечности надстройки.

• Маленькая квадратная дымовая труба, выполненная под наклоном, расположена на надстройке.

Примечание 1. Носовая аппарель (за исключением San Giusto) предназначена для десантных высадок. Кормовая доковая камера 20,5x7 м оснащена 30-тонной подъемной стрелой и 2 40-тонными мостовыми кранами для использования LCM.

Примечание 2. San Giusto на 285 т тяжелее; имеет похожую конструкцию за исключением более длинной надстройки и различного расположения шлюпбалок LCVP. Также не имеет носовой аппарели, поэтому не обладает способностью высадки на сушу.

Водоизмещение при полной нагрузке, т: 7665 (7950 San Giusto). Длина, м: 133,3. (137 San Giusto). Ширина, м: 20,5. Осадка, м: 5.3.

Полетная палуба, м: 100x20.5. Скорость, узлы: 21.

Дальность хода, мили: 7500 при скорости 16 узлов.

Пушечное вооружение: 1 АУ ОТО MELARA калибра 76 мм/62/62 Compact на San Giusto). 2 АУ Oerlikon калибра 20 мм или 25 мм. 2 пулемета калибра 12,7 мм.

РЛС:

Обнаружения НЦ - SMA SPS-702.

Навигационная - SMA5PN-748.

Управления огнем - Selenia SPG-70 (RTN 10Х).

Вертолеты: 3 Agusta-Sikorsky SH-3D Sea King или 5 Agusta-Bell АВ 212.

«САНДЖОРДЖО»

Страна: Япония

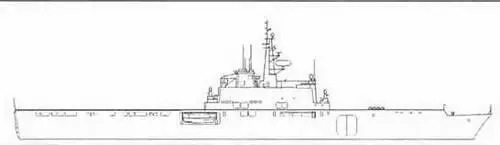

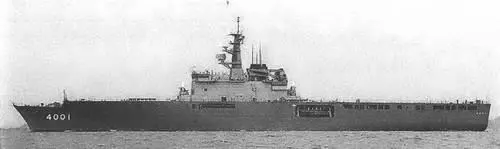

Страна-производитель: Япония Класс корабля: десантный корабль Тип: OSUMI (LPD/LST) В строю: 1 Запланирован: 1

Название и номер корабля: OSUMI (LST 4001) Отличительные признаки:

• Короткий бак с резким подъемом к полетной палубе, напоминающей палубу авианосца, которая тянется до кормы.

в Угловатая отдельно стоящая надстройка у мидель-шпангоута по правому борту

• Закрытая пирамидообразная грот-мачта, впереди которой расположена небольшая конструкция, несущая РЛС обнаружения ВЦ 0PS-14C.

• Черная квадратная дымовая труба с выступающими выхлопными трубами и антеннами расположена в кормовой оконечности надстройки.

• Большая подъемная стрела сразу за дымовой трубой.

• АУ ближнего боя Vulcan Phalnx расположена на платформах в носовой и кормовой оконечностях надстройки.

Примечание. Способность ставить в док через палубу и через корму. Грузоподъемность - 330 человек, 2 LCAC, 10 танков типа 90, или 1400 тонн груза.

Водоизмещение при полной нагрузке, т: 8900. Длина, м: 178. Ширина, м: 25,8. Осадка, м: б.

Полетная палуба, м: 130x23. Скорость, узлы: 22.

Пушечное вооружение: 2 АУ GE/GD Vulcan Phalanx Mk 15. РЛС

Обнаружения ВЦ - Mitsubishi 0PS-14C. Обнаружения НЦ - 3RC 0PS-28D. Навигационная - JRC 0PS-20.

Вертолеты: платформа для 2 Kawasaki/Boeing CH-47JA Chinook.

«ОСУМИ»

Страна: Россия

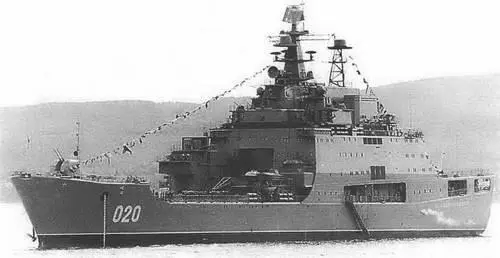

Страна-производитель: Россия Класс корабля: десантный корабль Тип: «ИВАН РОГОВ» (пр. 1174) (LPD) В строю: 1

Название и номер корабля: «МИТРОФАН МОСКАЛЕНКО» (020) Отличительные признаки:

• Приподнятый бак с АУ калибра 76 мм (положение «А»).

• Длинная палуба до очень большой надстройки, расположенной далеко за миделем.

• Изогнутый передний край до высокой главной надстройки, на которой установлена большая грот-мачта треножного типа, несущая антенну РЛС обнаружения ВНЦ Top Plate А.

• Решетчатая мачта в кормовой оконечности надстройки.

• 4 АУ калибра 30 мм/65; 2 по левому борту, 2 по правому борту, снаружи от грот-мачты на палубу ниже.

• ПУ ЗУР Gecko расположена в кормовой оконечности надстройки.

• Короткая посадочная вертолетная платформа на корме с открытым ютом ниже.

Примечание 1. Оснащен носовой аппарелью, что позволяет высаживать десант на берег станковой палубы. Кормовые двери ведут в отсек дока.

Примечание 2. Вертолеты могут быть помещены з ангар как с носовой, так и с кормовой стороны. Примечание 3. Команды 2 кораблей Тихоокеанского флота были распущены в 1996 и 1997 гг. Сообщается, что один из кораблей, вероятно, был передан Индонезии, однако, возможно, экономический кризис а Азии повлиял на данную закупку.

Водоизмещение при полной нагрузке, т: 14060. Длина, м: 157,5. Ширина, м: 24,5.

Осадка, м: 6,5 (8,5 в притопленном положении). Скорость, узлы: 19.

Дальность хода, мили: 7500 при скорости 14 узлов.

Ракетное вооружение: Спаренная ПУ ЗУР SA-N-4 Gecko. 2 ПУ SA-N-5 Grail с 4 направляющими.

Пушечное вооружение: 3 спаренные АУ калибра 76 мм/60; 122-мм (морская) РСЗО ВМ-21; 2 20-ствольных РСЗО; 4 АУ АК 630 калибра 30 мм/65. Ложные цели: 16 ПУ РК 10 и 4 ПУ РК 16 для сбрасывания дипольных отражателей.

РЛС:

Обнаружения ВНЦ - Top Plate А. Навигационная - 2 Don Kay или 2 Palm Frond. Управления огнем - Owl Screech; 2 Bass Tilt; Pop Group. ГАС: Mouse Tail система визуального наблюдения.

Вертолеты: 4 вертолета Ка-29 Helix В (десантно-штурмовой).

«МИТРОФАН МОСКАЛЕНКО»

Страна: Алжир, Азербайджан. Болгария, Египет. Индия. Ливия, Россия, Сирия.

Украина, Вьетнам

Страна-производитель: Россия

Класс корабля: десантный корабль

Тип: POLNOCHNY GROUP А (проект 770) (LSM)

В строю: 2 Болгария, 3 Египет, 1 Вьетнам

Болгария

Название и номер корабля: S1RIUS (экс- IVAN ZAGUBANSK1) (701), ANTARES

(702)

ЕГИПЕТ

Название и номер корабля: 301, 303, 305

ВЬЕТНАМ

Название и номер корабля: HQ 512

Тип: POLNOCHNY GROUP В (Класс 771) (LSM)

В строю: I Алжир, 2 Азербайджан, 1 Россия, 3 Сирия, 2 Вьетнам
