Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Отличительные признаки:

• По своей сути выполнен в стиле авианосцев с полетной палубой от форштевня до кормы.

• Большая надстройка по правому борту у мидель-шпангоута.

• 2 дымовые трубы с черным верхом расположены в носовой и кормовой оконечностях надстройки.

• 2 ПУ ЗУР Sea Sparrow: 1 в носовой оконечности надстройки, 2 на корме на выступающем транце (ПУ ПКР RAM устанавливается перед Sea Sparrow на надстройке и на корме).

• 2 одинаковые мачты-однодеревки на надстройке: кормовая мачта немного выше мачты, расположенной впереди.

• АУ Vulcan Phalanx; 1 расположена непосредственно перед мостиком и по 1 на каждой стороне.

• 2 самолетных подъемника; 1 по правому борту в кормовой оконечности надстройки и 1 по левому борту у миделя.

Примечание 1. Кормовые аппарели и нижняя палуба размером 81,4x15,3 м предназначены для размещения 3 LCAC десантных катеров. Примечание 2. Грузовой трюм вмещает 5 основных боевых танков М1А1.25 БТР LAV-25,8 гаубиц М 198 калибра 155 мм, 68 грузовиков, 10 транспортных средств тылового обеспечения и несколько служебных транспортных средств.

Водоизмещение при полной нагрузке, т: 40532. Длина, м: 257,3. Ширина, м: 42,7. Осадка, м: 8,1.

Полетная палуба, м: 249,6x32,3. Скорость, узлы: 22.

Дальность хода, мили: 9500 при скорости 18 узлов.

Ракетное вооружение: 2 8-зарядные ПУ ЗУР Raytheon GMLS Mk 29 Sea Sparrow. 2 ПУ GDC Mk 49 RAM размещаются перед установкой GMLS и на корме. Пушечное вооружение: 2 или 3 20-мм АУ GE/GD Vulcan Phalanx Mk 15. 3 25-мм АУ Mk 38. 4 или 8 12,7-мм пулеметов.

Ложные цели: 4 или 6 б-ствольные ПУ Loral Hycor SRBOC Mk 36; торпедная ловушка AN/SLQ-25 Nixie; буи дипольных отражателей NATO Sea Gnat SLQ-49.

РЛС

Обнаружения ВЦ - Huqhes SPS-52C, трехмерных (LHD 1); ITT SPS-48E (на остальных кораблях); Raytheon SPS-49(V)9; Hughes Mk 23 TAS. Обнаружения НЦ - Norden SPS-67. Навигационная - SPS-64(V)9.

Самолеты: 6-8 самолетов AV-8B Harrier или до 20 при перевозке.

Вертолеты: имеется место для 42 Boeing СН-46Е Sea Knight; Может обеспечить использование Bell AH-1W Super Cobra, Sikorsky CH-53E Super Stallion, Sikorsky CH-53D Sea Stallion, Bell UH-lN Twin Huey, АН-IT Sea Cobra, Sikorsky SH-60B Seahawk.

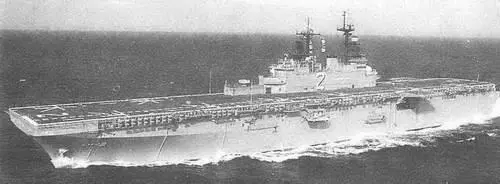

«ЭССЕКС»

Страна: США

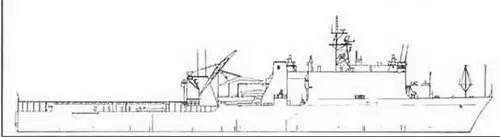

Страна-производитель: США Класс корабля: десантный корабль Тип: WHIOBFY ISLAND (LSD) В строю: 8

Название и номер корабля: VVH1DBEY ISLAND (LSD 41), GERMANTOWN (LSD 42). FORT McHENRY (LSD 43). GUNSTON HALL (LSD 44), COMSTOCK (LSD 45),TORTUGA (LSD 46), RUSHMORE (LSD 47), ASHLAND (LSD 48) Тип: HARPERS FERRY (LSD-CV) В строю: 4

Название и номер корабля: HARPERS FERRY (LSD 49), CARTER HALL (LSD 50). OAK HILL (LSD 51), PEARL HARBOR (LSD 52)

Отличительные признаки:

• Короткий бак с антенной конструкцией.

• Высокая надстройка далеко впереди мидель-шпангоута.

• Большая решетчатая грот-мачта расположена на цен тральной надстройке.

• 2 АУ Vulcan Phalanx на главной надстройке; 1 расположена на крыше мостика, 1 - сразу за дымовой трубой.

• Большая дымовая труба со скошенной кормовой частью расположена в кормовой оконечности надстройки.

• 1 или 2 подъемных стрелы большого размера расположены за дымовой трубой.

• Длинная корма.

Примечание 1. Разработан на основе кораблей более раннего типа Anchorage. Тип Harpers Ferry может быть выполнен в грузовой модификации. Примечание 2. Нижняя палуба имеет размеры 134,1x15,2 м на LSD, но короче б грузовой модификации. Примечание 3. Обе модификации схожи на 90%.

Водоизмещение при полной нагрузке, т: 15726 (LSD 41-48) 16740 (LSD 49 и далее).

Длина, м: 185,8. Ширина, м: 25,6. Осадка, м: 6,3. Скорость, узлы: 22.

Дальность хода, мили: 8000 при скорости 18 узлов.

Ракетное вооружение: 1 или 2 ПУ ЗУР GDC Мк 49 RAM.

Пушечное вооружение: 2 20-мм/7б АУ GE/GD Vulcan Phalanx Мк 15; 2 20-мм АУ

Мк 38; 8 пулеметов калибра 12,7 мм.

Ложные цели: ь 6-ствольные ПУ Loral Hycor SRBOC Mk 36; буксируемая торпедная ловушка SLQ-25 Nixie.

РЛС:

Обнаружения ВЦ - Raytheon SPS-49(V)5. Обнаружения НЦ - Norden SPS-67V. Навигационная - Raytheon SPS-64(V)9.

Вертолеты: платформа рассчитана только на 2 Sikorsky CH-53DSea Stallion.

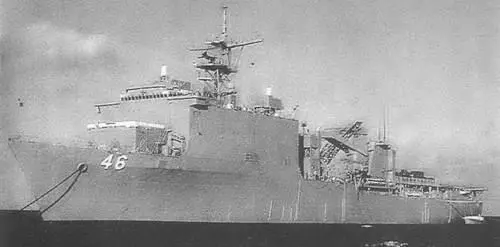

«ТОРТУГА»

Страна: Германия

Страна-производитель: Германия Класс корабля: минный тральщик Тип: FRANKENTHAL (класс 332) (МНС) В строю: 12

Название и номер корабля: FRANKENTHAL (М 1066), WEIDEN (М 1060), ROTTWEIL (М 1061), BAD BEVENSEN (М 1063), BAD RAPPENAU (М 1067), GROMITZ (М 1064), DATTELN (М 1068), DILLINGEN (М 1065), H0MBURG (М1069). SULZBACH-R0SENFJERG (М 1062), FULDA (М 1058), WEILHEIM (М 1059)

Отличительные признаки:

• Высокий надводный борт с перепадом до уровня главной палубы у мидель-шпангоута.

• АУ калибра 40 мм/70 (положение «А»),

• Высокая внушительная надстройка с уступом вниз за миделем.

• Маленькая решетчатая фок-мачта на мостике.

• Высокая гонкая грот-мачта треножного типа у мидель-шпангоута.

• Маленькая подъемная стрела на юте.

Примечание 1. Оснащен 2СТУПА STN Systemtechnik Nord Pinguin-ВЗ, имеющими ГАС и телевизионные камеры. Примечание 2. Такой же корпус и подобная надстройка, как на кораблях типа Hametn, класс 343.

Водоизмещение при полной нагрузке, т: 650. Длина, м: 54,5. Ширина, м: 9,2. Осадка, м: 2,6. Скорость, узлы: 18.

Ракетное вооружение: 2 четырехзарядные ПУ ЗУР Stinger. Пушечное вооружение: 1 АУ Bofors калибра 40 мм/70.

РЛС:

Навигационная - Raytheon SPS-64.

ГАС: Atlas Elektronik DSQS-11M; на корпусе.

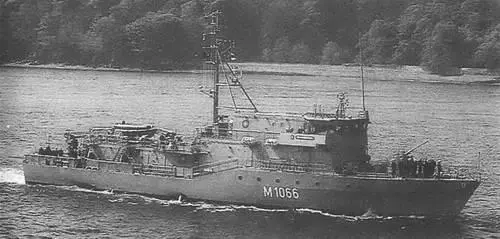

«ФРАНКЕНТАЛЬ»

Страна: Германия Страна-производитель: Германия Класс корабля: минный тральщик Тип корабля: HAMELN (класс 343) (MSC/MHC) В строю: 10

Название и номер корабля: HAMELN* (М 1092), UBERHERRN (М 1095), LABOE (М 1097), PEGNIT2* (М 1090), KULMBACH (М 1091),SIEGBURG (М 1098), ENSDORF* (М 1094), PASSAU (М 1096), HERTEN (М 1099), AUERBACH* (М 1093)

* Модифицированы для управления усовершенствованными СТУПА разминирования Troika.

Отличительные признаки:

• Очень схож с кораблями типа Frankenthal: со следующими характерными различиями:

• Решетчатая пирамидообразная грот-мачта на крыше мостика несет обтекатель РЛС обнаружения НЦ/управления огнем WM20/2.

• АУ калибра 40 мм/70 перед мостиком.

• АУ калибра 40 мм/70 на корме (положение «X»).

• Длинная палуба в кормовой оконечности надстройки.

• Рамы оборудования разминирования на корме.

Водоизмещение при полной нагрузке, т: 635. Длина, м: 54,4. Ширина, м: 9,2. Осадка, м: 2,5. Скорость, узлы: 18.

Ракетное вооружение: 2 четырехзарядные ПУ ЗУР Stinger. Пушечное вооружение: 2 АУ Bofors калибра 40 мм/70. Минное вооружение: 60.
