Ложные цели: 2 ПУ дипольных отражателей Silver Dog. РЛС:

Обнаружения НЦ/управления огнем - Signaal WM 20/2. Навигационная - Raytheon SPS-64.

ГАС: Atlas Elektronik DSQS-11M; на корпусе.

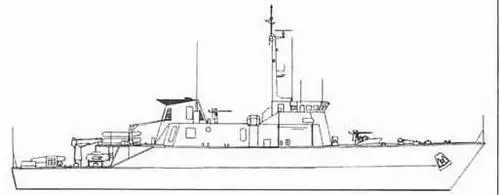

«КУЛЬМБАЧ»

Страна: Индонезия, Латвия, Уругвай

Страна-производитель: Германия

Класс корабля: минный тральщик

Тип корабля: KONDORII (класс 89) (MSC/PC)

В строю: 9 Индонезия. 2 Латвия, 4 Уругвай

ИНДОНЕЗИЯ

Название и номер корабля: PULAU ROTE (экс-WOLGAST) (721 экс-V 811), PULAU RAAS (экс-HETTSTEDT) (722 экс-353). PULAU ROMANG (экс-PRITZWALK) (723 экс-325). PULAU RIMAU (экс-BITTERFELD) (724 экс-332 экс-М 2672). PULAU RONDO (зкс-ZERBST) (725 экс-335), PULAU RUSA (экс-ORANIENBURG) (726 экс-341), PULAU RANGSANG (экс-JUTERBOG) (727 экс-342), PULAU RAIBU (экс-SOMMERDA) (728 экс-311, экс-М 2670), PULAU REMPANG (экс-GRIMMA) (729 экс-336)

ЛАТВИЯ

Название и номер корабля: VIE5TURS (экс-Kamenz) (М 01 экс-351), IMANTA

(экс-Robel) (М02 зкс-324)

УРУГВАЙ

Название и номер корабля: TEMERA1R0 (экс- RIESA) (31), VAL1ENTE (экс-EILENBURG) (32), F0RTUNA (экс-BERNAU) (33), AUDAZ (экс-EISLEBEN) (34)

Отличительные признаки:

• Низкий надводный борт; главная палуба от форштевня до кормы.

• Высокая уступчатая надстройка с гладким контуром расположена по центру далеко перед мидель-шпангоутом.

• Крепкая грот-мачта-однодеревка, расположенная сразу за мостиком, несет антенны РЛС.

• Приземистая дымовая труба с квадратным поперечным сечением и скошенным верхом расположена у миделя.

• 2 двуствольные 25-мм/80 АУ размещены за дымовой трубой на кораблях Индонезии (отсутствуют на кораблях Латвии и Уругвая).

• Небольшая квадратная конструкция на корме.

• Оборудование разминирования непосредственно на корме.

• Корабли KONDOR II на 4,8 м длиннее, чем корабли KONDOR I.

• На кораблях KONDOR I квадратная дымовая труба со скошенным верхом. На кораблях KONDOR II закругленная дымовая труба с клиновидным дымоотводом на задней стенке.

Примечание. Эстония использует 2 корабля KONDOR I (VAMBOLA (М 411) и SULEV (М 412)) как 0PV. Мальта использует 4 корабля KONDOR I (Р 30, Р 31, Р 29 LA VALETTE и еще один корабль на данный момент без названия) как патрульные корабли прибрежных вод. Гвинея-Биссау использует 1 корабль KONDOR I (V 814), переданный Германией без систем вооружения в 1990 г. как патрульный корабль прибрежных вод. Силы береговой охраны Туниса используют 5 кораблей KONDOR I как патрульные корабли.

Водоизмещение при полной нагрузке, т: 410. 377 KONDOR I. Длина, м: 56,7 KONDOR II. 51,9 KONDOR I. Ширина, м: 7,5 KONDOR II. 7,1 KONDOR I. Осадка, м: 2,4 KONDOR II. 2,2 KONDOR I. Скорость, узлы: 17.

Пушечное вооружение: 3 двуствольные АУ калибра 25 мм/80 (Индонезия). 1 двуствольная АУ Wrobel калибра 23 мм (Латвия). 1 АУ Bofors калибра 40 мм/ 60 (Уругвай).

Минное вооружение: 2 стеллажа (только на кораблях Индонезии и Уругвая). РЛС-

Обнаружения НЦ- Racal Decca (на кораблях Латвии). Навигационная - TSR 333 или Raytheon 1900.

ГАС: визуального наблюдения Bendix AQS-17(V) (на кораблях Индонезии).

«ФАЙШТУРС»

Страна: Бельгия, Франция, Индонезия, Нидерланды, Пакистан Страна-производитель: международный Класс корабля: минный тральщик

Тип: TRIPARTITE MINEHUNTERS (FLOWER, ERIDAN, PULAU RENGAT. ALKMAAR, MUNSIF) (MHC)

В строю: 7 Бельгия (тип Flower), 13 Франция (тип Eridan), 2 Индонезия (тип Pulau Rengat), 15 Нидерланды (тип Alkmaar), 3 Пакистан (тип Munsif)

БЕЛЬГИЯ

Название и номер корабля: ASTER (М 915), BELLIS (М 916), CROCUS (М 917), LOBELIA (М 921), MY0S0TIS (М 922), NARCIS (М 923), PRIMULA (М 924)

ФРАНЦИЯ

Название и номер корабля: ERIDAN (М 641), CASSIOPEE (М 642), ANDROMEDE (М 643), PEGASE (М 644). ORION (М 645), CROIX DU SUD (М 646), AIGLE (М 647), LYRE (М 648), PERSEE (М 649).SAGITTAIRE (М 650), VERSEAU (экс-IRIS) (М 651), СЕРНЕЕ (экс-FUCHSIA) (М 652),CAPRIC0RNE (зкс-DIANTHIJS) (М 653)

ИНДОНЕЗИЯ

Название и номер корабля: PULAU RENGAT (711), PULAU REPAT (712)

НИДЕРЛАНДЫ

Название и номер корабля: ALKMAAR (М 850). DELFZYL (М 851), DORDRECHT (М 852), HAARLEM (М 853), HARL1NGEN (М 854), SCHEVENINGEN (М 855), MAASLUIS (М 856). MAKKUM (М 857), MIDDELBURG (М 858), HELLEVOETSLUIS (М 859),SCHIEDAM (М 860), URK (М 861),ZIERIKZEE (М 862), VLAARD1NGEN (М 863), WILLEMSTAD (М 864)

ПАКИСТАН

Название и номер корабля: MUNSIF (экс-SAGITTAIRE) (М 166), MUHAFIZ (М 163), MU3AHID (М 164)

Отличительные признаки:

• Высокий нос и высокий надводный борт.

• Главная палуба проходит от форштевня до кормы до перепада к юту с низким надводным бортом.

• АУ калибра 20 мм/20 (положение «А»).

• Низкая надстройка от бака до юта.

• В кормовой оконечности мостика установлена грот-мачта-однодеревка.

• Приземистая конусообразная дымовая труба с черным скошенным верхом расположена на надстройке.

в Маленькая подъемная стрела на юте.

• Антенна спутниковой связи установлена на шесте в кормовой оконечности надстройки (на кораблях Нидерландов).

Водоизмещение при полной нагрузке, т: 595 (605 на кораблях Франции) (568 на кораблях Индонезии). Длина, м: 51,5. Ширина, м: 8,9.

Осадка, м: 2,6 на кораблях Нидерландов, 2,5 на кораблях Франции, Бельгии, Индонезии, 2,9 на кораблях Пакистана. Скорость, узлы: 15.

Дальность хода, мили: 3000 при скорости 12 узлов.

Пушечное вооружение: 1 АУ DCN калибра 20 мм/20; 1 пулемет калибра 12,7 мм (Бельгия). 1 АУ Giat 20F2 калибра 20 мм (Франция, Нидерланды, Пакистан). 1 пулемет калибра 12,7 мм (Франция, Пакистан). 2 АУ Rheinmeiall калибра 20 мм (Индонезия. Может быть установлена дополнительная ПУ ЗУР Matra Simbad/ Mistral для патрулирования или 3-я АУ калибра 20 мм). Противоминное: 2 СТУПА РАР 104. Контактный трал (на средние глубины). Акустический трал АР-4 (Франция). Акустический трал Elesco MKR 400, магнитный трал MRK 960 (Пакистан). Магнитный трал Fiskars F-82, акустический трал SA Marine AS 203 (Индонезия).

«ПРИМУЛА»

РЛС

Навигационная - Racal Decca 1229 (Бельгия, Франция, Пакистан). Racal Decca ТМ 1229С (Индонезия. Нидерланды).

ГАС: Thomson-Sintra DUBM 21А/В или 21D; на корпусе (Thomson-Sintra TSM 2022, Индонезия), обнаружение мин.

Страна: Австралия, Италия, Малайзия, Нигерия, Таиланд

Страна-производитель: Италия

Класс корабля: минный тральщик

Тип: LERICI (MAHAMIRU) (MHC/MSC)

В строю: 4 Италия, 4 Малайзия (тип Mahamiru), 2 Нигерия

ИТАЛИЯ

Название и номер корабля: LERICI (М 5550), SAPRI (М 5551), MILAZZ0 (М 5552),

VIESTE(М 5553)

МАЛАЙЗИЯ

Название и номер корабля: MAHAMIRU (11), JERAI (12), LEDANG (13), KINABALU (14)

НИГЕРИЯ

Название и номер корабля: 0HUE (М 371), MARABAI (М 372) Тип: GAETA (HUON), (LAT YA) (MHC/MSC)

В строю: 1 Австралия (тип Нпоп), 8 Италия, 2 Таиланд (тип l.at Ya) В производстве: 2 Австралия Планируется: 3 Австралия АВСТРАЛИЯ
