Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

АЛЖИР

Название и номер корабля: 471

АЗЕРБАЙДЖАН

Название и номер корабля: (не имеется)

РОССИЯ

Название и номер корабля: (не имеется)

СИРИЯ

Название и номер корабля: 1-114, 2-114, 3-114

ВЬЕТНАМ

Название и номер корабля: HQ 511, HQ 512, HQ 513

Тип: POLNOCHNY GROUP С (класс 773) (LSM) В строю: 4 Индия. 1 Украина

ИНДИЯ

Название и номер корабля: GH0RPAD (L 14), KESARI (L 15), SHARDUL (L 16), SHARBAH (L 17)

УКРАИНА

Название и номер корабля: «КИРОВОГРАД» (U 401) Тип: POLNOCHNY GROUP D (класс 773U) (LSM) В строю: 4 Индия, 2+1 в резерве Ливия

ИНДИЯ

Название и номер корабля: CHEETAH (L 18), MAHISH (L 19), GULDAR (L 21),

KUMBHIR (L 22)

ЛИВИЯ

Название и номер корабля: IBN AL HADRAMI (112), IBN UMAYAA (116), IBN AL FARAT (118)

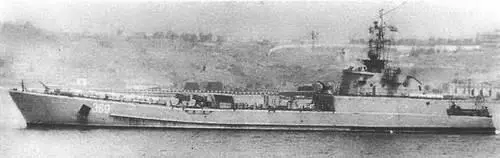

Отличительные признаки:

• Данный тип кораблей имеет сильно отличающийся внешний вид в зависимости от группы и страны. Ниже приведены общие характерные черты.

• Высокий нос с длинной палубой до надстройки, расположенной далеко за миделем.

• Квадратная нижняя надстройка с надстройкой мостика сверху.

• Решетчатая или треножного типа грот-мачта установлена по центру надстройки.

• Низкая дымовая труба в кормовой оконечности грот-мачты.

• В кормовой оконечности надстройки перепад к короткой корме.

• Оснащен только носовой аппарелью.

• Группа D оснащена посадочной вертолетной платформой у мидель-шпангоута.

Примечание. На вооружении ВМС Польши стоят 2 мод. корабля типа Polnochny С - Cedynia (810) используется в качестве грузового корабля, a Grunwald (811) в качестве десантного корабля управления.

«ПОЛНОЧНЫЙ»

Водоизмещение при полной нагрузке, т: 800 (группа А), 834 (группа В),

1150 (группа С), 1305 (группа D).

Длина, м: 73 (Л), 75 (В), 81.3 (С/0), 83,9 (Ливия D).

Ширина, м: 8,5 (А), 9,6 (В), 9,7 (C/D).

Осадка, м: 1,8 (А), 2,3 (В), 2,4 (C/D).

Скорость, узлы: 19 (А), 18 (В/С).

Дальность хода, мили: 1000 при скорости 18 узлов (группы А и В), 2000 при скорости 12 узлов (группа С).

Ракетное вооружение: 4 ПУ ЗУР SA-N-5 Grail с 4 направляющими (В и Столько на кораблях России и Украины).

Пушечное вооружение: 1 АУ 30-мм/65 (А); 1 или 2 двуствольные калибра 30 мм (В); 2 двуствольные АУ калибра 30 мм/65 (С); 2 18-ствольные PC 30 калибра 140 мм (А, В и С).

Минное вооружение: может поставить 100 мин (только на кораблях Ливии группы 0).

РЛС

Обнаружения НЦ - Spin Trough (Болгария А, Россия, Сирия, Вьетнам В, Украина С). Decca (Египет A). RadwarSRN 745 (Ливия D).

Навигационная - Don 2 (В) или Don 2 или Krivach (SRN 745) (Индия С). Управления огнем - Drum Tilt (не на кораблях Болгарии).

Вертолеты: платформами оснащены только корабли модиф. D.

Страна: Россия. Украина, Йемен Страна-производитель: Россия

Класс корабля: десантный корабль

Тип: ROPUCHAI (проект 775). ROPUCHA II (проект 775М) (LST)

В строю: 17 Ropucha 1,3 Ropucha II - Россия,

1 Ropucha I - Украина,

1 Ropuctia I - Йемен

РОССИЯ

Название и номер корабля: присвоены только 4 кораблям «АЛЕКСАНДР ШАБАЛИН» (БДК 100), «КОНСТАНТИН ОЛЬШАНСКИЙ» (БДК 56), «ЦЕЗАРЬ КУНИКОВ» (БДК 64). «БОБРУЙСК» (БДК 98)

УКРАИНА

Название и номер корабля: «КОНСТАНТИН ОЛЬШАНСКИЙ» (U 402)

ЙЕМЕН

Название и номер корабля: 139

Отличительные признаки:

• Необычная квадратная носовая оконечность до бака.

• АУ калибра 57 мм/80 (Ropucha I) или 76 мм/60 (Ropucha II) расположена в носовой оконечности надстройки.

• Большая надстройка находится по центру за мидель-шпангоутом.

• Мачта-однодеревка на крыше мостика.

• Большая решетчатая грот-мачта установлена на центральной надстройке.

• Очень широкие дымовые трубы с квадратным поперечным сечением расположены в кормовой оконечности грот-мачты.

Примечание 1. Конструкция предусматривает загрузку и выгрузку танков; танковая палуба тянется на всю длину корабля.

Примечание 2. Все корабли имеют незначительные различия во внешнем виде (см. разделы «Ракетное вооружение» и «Пушечное вооружение»). Примечание 3. По меньшей мере 5 кораблей России оснащены гранатометами в кормовой оконечности бака. Примечание 4.1 Ropucha II оснащена РЛ обтекателем на мачте.

Водоизмещение при полной нагрузке, т: 4400. Длина, м: 112.5 (113 на кораблях Украины). Ширина, м: 15. (14,5 на кораблях Украины). Осадка, м: 3.7. (3,6 на кораблях Украины). Скорость, узлы: 17,5.

Дальность хода, мили: 6000 при скорости 12 узлов.

Ракетное вооружение: 4 ПУ ЗУР SA-N-5 Grail (по меньшей мере на 2 кораблях России и на корабле Украины).

Пушечное вооружение: 2 двуствольные АУ калибра 57 MM/80(Ropucha I). 1 76-мм/60 АУ (Ropucha II). 2 ЗО-мм/65 АУ АК 630 (Ropucha II). 2 122-мм PG0 ВМ-21 (морские) (на некоторых кораблях). 2 20-ствольных гранатомета. Минное вооружение: 92 мины контактного типа (только на кораблях России и Йемена).

РЛС:

Обнаружения ВНЦ - Strut Curve (Ropucha I) или Cross Dome (Ropucha II). Навигационная - Don 2 или Kivach (Nayada на кораблях Йемена и на некоторых кораблях России).

Управления огнем - Muff Cob (Ropucha I). Bass Tilt (Ropucha II). ГАС: система Mouse Tail может устанавливаться на кораблях России.

«АЛЕКСАНДР ШАБАЛИН»

Страна: Великобритания Страна-производитель: Великобритания Класс корабля: десантный корабль Тип: FEARLESS (LPD) В строю: 1 + 1 в резерве

Название и номер корабля: FEARLESS (L 10), ITREPID (L 11) Отличительные признаки:

• Тупой нос; длинный бак; высокий надводный борт.

• Длинная высокая надстройка расположена по центру впереди мидель-шпангоута.

• Короткая закрытая фок-мачта на крыше мостика.

• Большая высокая закрытая грот-мачта, расположенная по центру надстройки, несет антенну РЛС обнаружения НЦ.

• 2 ясно различимые высокие тонкие дымовые трубы в кормовой оконечности надстройки; 1 по левому борту, 1 по правому борту, расположенные в шахматном порядке по ширине корабля.

• 2 АУ Vulcan Phalanx расположены между дымовой трубой и грот-мачтой.

• Длинная вертолетная платформа в кормовой оконечности надстройки.

• Небольшой перепад к юту, на котором размещена решетчатая подъемная стрела.

Примечание 1. Десантные средства выводятся на воду через открывающуюся корму посредством заполнения цистерн корабля.

Примечание 2. Intrepid находится в резерве как десантный корабль; теоретическое время на подготовку к выполнению задач - 30 дней.

Водоизмещение при полной нагрузке, т: 12120 (16950 в притопленном положении). Длина, м: 152,4. Ширина, м: 24,4.

Осадка, м: 6,2. (9,8 в притопленном положении). Скорость, узлы: 21.

Дальность хода, мили: 5000 при скорости 20 узлов.
