Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Страна: Франция

Страна-производитель: Франция Класс корабля: десантный корабль Тип: FOUDRE (класс TCD 90/LSD) В строю: 2

Название и номер корабля: FOUDRE (L 9011), SIROCO (L 9012) Отличительные признаки:

• Короткий бак с высокой, ясно различимой надстройкой, вынесенной далеко вперед.

• Высокий надводный борт.

• 40-мм/бО АУ непосредственно перед мостиком (Foudre) или 30-мм/70 (Siroco).

• На надстройке большая сложная грот-мачта, несущая антенны РЛС обнаружения ВНЦ и РЛС обнаружения НЦ.

• 2 обтекателя спутниковой связи Syracuse на подставках, расположенных в кормовой оконечности надстройки по краям.

• 2 ПУ ПКР Simbad/Mistral у основания грот-мачты.

• Длинная полетная палуба в кормовой оконечности надстройки.

• Большая подъемная стрела в кормовой оконечности нижней палубы.

• 2 20-мм АУ по правому и левому бортам за подъемной стрелой. Примечание 1. Разработан для транспортировки мотопехотного полка сил быстрого реагирования и роли корабля тылового обеспечения. Примечание 2. Доковая камера размером 122x14,2x7,7 может разместить корабль водоизмещением 400 тонн.

Водоизмещение при полной нагрузке, т: 12400 (17200 в притопленном положении). Длина, м: 168. Ширина, м: 23,5.

Осадка, м: 5,2. (9.2 в притопленном положении). Скорость, узлы: 21.

Дальность хода, мили: 11000 при скорости 15 узлов.

Ракетное вооружение: 2 спаренные ПУ ЗУР Matra Simbad, Mistral. Пушечное вооружение: 1 40-мм/60 АУ Bofors (Foudre). 2 20-мм АУ Giat 20F2; 3 ЗО-мм/70 АУ Breda/Mauser (Siroco).

РЛС:

Обнаружения ВНЦ - Thomson-CSF DRBV 21А Mars. Обнаружения НЦ - Racal Decca 2459. Навигационная - 2 Racal Decca RM 1229.

Вертолеты: 4 Aerospatiale AS 332F Super Puma или 2 Aerospatiale SA 321G Super Frelon.

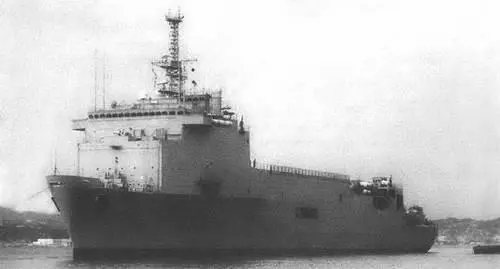

«ФОУДРИ»

Страна: Франция

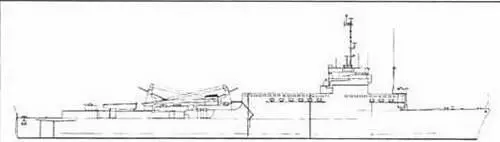

Страна-производитель: Франция Класс корабля: десантный корабль Тип: OURAGAN (TCD/LSD) В строю: 2

Название и номер корабля: OURAGAN (I. 9021), ORAGE (L 9022) Отличительные признаки:

• Очень высокий надводный борт перед мидель-шпангоутом.

• Высокий, ясно различимый мостик, смещенный к правому борту корабля, выдвинут достаточно далеко вперед.

• Большая грот-мачта-однодеревка, несущая антенны РЛС, расположена на крыше мостика.

• Полетная палуба в кормовой оконечности мостика.

• 2 подъемных стрелы среднего размера расположены на корме на нижней палубе.

• Небольшая дымовая труба расположена рядом с передней подъемной стрелой; верхняя часть черного цвета.

Примечание 1. Корабль может быть оснащен 3 десантными катерами LCVP для техники и л/с.

Примечание 2. Обычная нагрузка: 18 вертолетов Super Frelon, или 80 вертолетов Alouette Ш, или 120 танков АМХ 13, или 84 DUKW, или 340 джипов, или 12 50-тонных барж. Можно поставить в док корабль водоизмещением 400 тонн.

Водоизмещение при полной нагрузке, т: 8500 (15000 в притопленном положении). Длина, м: 149. Ширина, м: 23.

Осадка, м: 5,4. (8,7 в притопленном положении). Скорость, узлы: 17.

Дальность хода, мили: 9000 при скорости 15 узлов.

Ракетное вооружение: 2 спаренные ПУ Matra Simbad, Mistral.

Пушечное вооружение: 2 миномета калибра 120 мм. 4 40-мм/б0 АУ Bofors.

2 30-мм/70 АУ Breda/Mauser. 4 пулемета калибра 12,7мм.

РЛС:

Обнаружения В НЦ - Thomson-CSF DRBV 51А. Навигационная - 2 Racal Decca 1226.

Вертолеты: 4 Aerospatiale SA 321G Super Frelon, или Super Pumas, или 10 Aerospatiale SA 319B Alouette III.

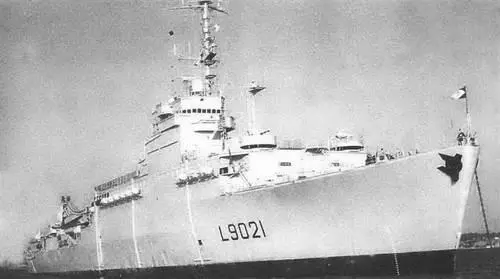

«УРАГАН»

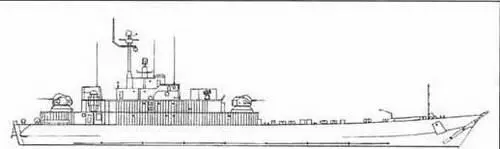

Страна: Индонезия Страна-производитель: Германия Класс корабля: десантный корабль Тип:FROSCH (Класс 108)(LSM) В строю: 12

Название и номер корабля: TELUK GILIMANUK (экс-HOYER-SWERDA) (531, экс-611), TELUKCELUKAN BAWANG (экс-HAGENOW) (532, экс-632), TELUKCENDRAWASIH (экс-FRANKFURT/ODER) (533, экс-613),ТЕШК BERAU (экс-EBERSWALDE-FlNOW) (534, экс-634), TELUK PELENG (экс-LUBBEN) (535, экс-631), TELUKSIB0LGA (экс-SCHWERIN) (536, экс-612), TELUK MANAD0 (экс-NEUBRANDENBURG) (537, экс-633), TELUK HADING (экс-COTTBUS) (538, экс-614), TELUK PARIGI (экс-ANKLAM) (539, экс-635), TELUK LAMPUNG (экс-SCHWEDT) (540, экс-636), TELUK JAKARTA (экс-EISENHUTTENSTADT) (541, экс-615), TELUK SANGKULIRANG (экс-GRIMMEN) (542, экс-616)

Отличительные признаки:

• Широкая носовая аппарель в передней оконечности бака с ясно различимыми широкими плоскими носовыми частями.

• Подъемная стрела в центре носовой оконечности палубы.

• Большая ступенчатая надстройка с плоскими боками расположена далеко за миделем, образуя очень высокий надводный борт.

• Ясно различимая ребристая главная надстройка.

• Большая грот-мачта-двудеревка на главной надстройке несет антенну РЛС обнаружения ВНЦ и навигационной РЛС.

• АУ расположены в носовой и кормовой оконечностях надстройки.

Примечание 1. Корабли ВМС бывшей Восточной Германии были выведены из Германии в августе 1993 г. без систем вооружения на борту.

Водоизмещение при полной нагрузке, т: 1950. Длина, м: 98. Ширина, м: 11.1. Осадка, м: 2,8 (винты). Скорость, узлы: 18.

Пушечное вооружение: 2 двуствольные АУ калибра 37 мм.

Минное вооружение: Может устанавливать мины через кормовые двери.

рлс

Обнаружения ВНЦ - Strut Curve. Навигационная - TSR 333.

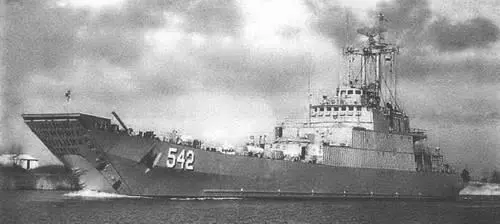

«ТИЛУК САНГКУЛИРАНГ»

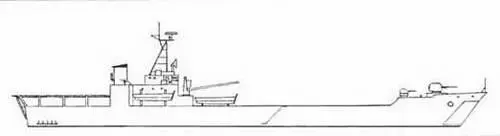

Страна: Греция

Страна-производитель: Греция

Класс корабля: десантный корабль

Тип корабля: JASON (LST)

В строю: 3

В производстве: 2

Название и номер корабля: CHIOS (L 174),SAM0S (L 174), LESBOS (L176), IKARIA (L175), RODOS(L177)

Отличительные признаки:

• Высокий бак с АУ калибра 76 мм/62, расположенной в центре на приподнятой платформе.

• Перепад от бака к длинной нижней палубе.

• Высокая надстройка 8 кормовой оконечности нижней палубы.

• 2 ясно различимые дымовые трубы, расположенные рядом в кормовой оконечности надстройки. Трубы имеют квадратное поперечное сечение и скошенные верхние части черного цвета.

• Большая приподнятая вертолетная платформа с нависающей кормовой оконечностью расположена на корме.

Примечание. Оснащен носовой и кормовой аппарелями; сквозной трюм.

Водоизмещение при полной нагрузке, т: 4400. Длина, м: 116. Ширина, м: 15,3. Осадка, м: 3,4. Скорость, узлы: 16.

Пушечное вооружение: 1 АУ ОТО MELARA Compact Mod 9 калибра 76 мм/62; 2 двуствольные АУ Breda Compact калибра 40 мм/70; 2 двуствольные АУ Rheinmetal калибра 20 мм.

РЛС:

Обнаружения НЦ -CSF Triton. Навигационная - Kelvin Hughes Тип 1007. Управления огнем - Thomson-CSF Pollux.

Вертолеты: платформа для одного.
