Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Ракеты: ПУ ПКР Hellfire (иногда устанавливаются только у кораблей Израиля). Пушечное вооружение: 2 АУ кзлибра 20 мм/80 компании Oerlikon или калибра 25 мм/87 компании Booshmaster или строенные пулеметы Typhoon калибра 12,7 мм компании Rafael; 2 пулемета калибра 12,7 или 7,62 мм; 1 гранатомет калибра 84 мм (у кораблей Израиля). Двуствольная АУ калибра 23 мм; 2 пулемета калибра 12,7 мм (у кораблей Эритреи). 1 АУ калибра 20 мм компании Oerlikon или строенные пулеметы Typhoon калибра 12,7 мм компании Rafael; 2 пулемета калибра 12,7 мм (у кораблей Индии). 2 АУ калибра 20 мм компании Oerlikon; 2 пулемета калибра 12,7 мм (у кораблей Шри-Ланки типа Mk I). 1 АУ Typhoon калибра 20 мм, 2 пулемета калибра 12,7 мм (у кораблей Шри-Ланки типа Mk II). 2 пулемета калибра 12,7 мм (у кораблей Словении).

РЛС:

Обнаружения НЦ - РЛС компании Raytheon (у кораблей Эритреи и Израиля). РЛС Koden (у кораблей Индии, Словении, Шри-Ланки типа Mk II). РЛС Decca 926 (у кораблей Шри-Ланки типа Mk I).

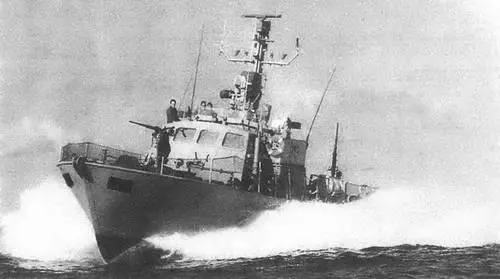

«СУПЕР ДВОРА»

Страна: Норвегия Страна-производитель: Норвегия Класс корабля: патрульный корабль Тип корабля: HAUK (PCFG) В строю: 14

Название и номер корабля: HAUK (Р 986), 0RN (Р 987), TERNE (Р 988), TJELD (Р 989), SKARV (Р 990), TEIST (Р 991), JO (Р 992), L0M (Р 993), STEGG (Р 994), FALK (Р 995), RAVN (Р 996). GRIBB (Р 997), GEIR (Р 998). ERLE (Р 999)

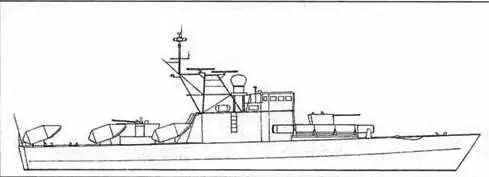

Отличительные признаки:

• Низкий, компактный корабль.

• Открытая АУ калибра 40 мм/70 (в положении «А»).

• Низкая надстройка с центром, немного отнесенным к носу от середины корабля.

• По обоим бортам рядом с носовой пушкой в положении «А» расположены одиночные ТА.

• Короткая решетчатая грот-мачта в задней части надстройки.

• 20-мм/20 АУ смонтирована непосредственно за надстройкой в окружении высоких, круглых, бронированных волноотбойников.

• На корме смонтированы хорошо заметные ПУ ПКР Penguin, 2 на каждый борт, с наклоном за борт.

Примечание. Шведский корабль типа Hugin/Kaparen походит на корабли типа Hauk (см. ниже).

Водоизмещение при полной нагрузке, т: 160. Длина, м: 36,5. Ширина, м: 6,2. Осадка, м: 1,8. Скорость, узлы: 32.

Дальность хода, мили: 440 при 30 узлах.

Ракеты: б ПУ ПКР Penguin Mk 2 модиф 5 компании Kongsberg. Спаренная ПУ Simbad для ЗУР Matra Mistral.

Пушечное вооружение: 1 АУ калибра 40 мм/70 компании Bofors. 1 АУ калибра 20 мм/20 компании Rheinmetall. Торпеды: 2 ТА калибра 533 мм. Торпеды FFV класс 613.

РЛС:

Обнаружения НЦ/навигационные - 2 РЛС Racal Decca ТМ 1226. ГАС: ГАС Simrad с системой активного поиска.

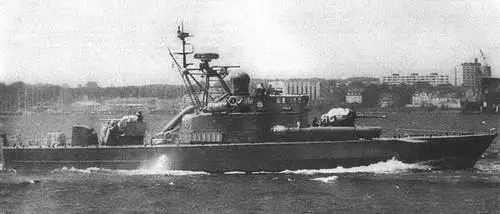

«ХОУК»

Страна: Швеция

Страна-производитель: Норвегия

Класс корабля: патрульный корабль Тип корабля: HU6IN/KAPAREN (PCFG) В строю: 12

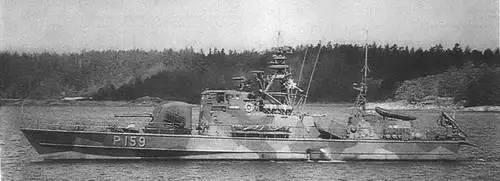

Название и номер корабля: HUGIN (Р 151), MUNIN (Р152), MODE (Р 154), VIDAR (Р 156), KAPAREN (Р 159), VAKTAREN (Р 160), SNAPPHANEN (Р 161), SPEJAREN (Р 162), STYRBJORN (Р 163), STARK0DDER (Р 164), T0RD0N (Р 165), TIRFING (Р 166)

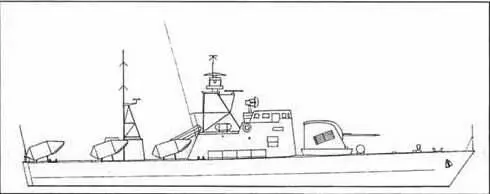

Отличительные признаки:

• Длинный бак с АУ калибра 57 мм/70 (в положении «А»).

• Длинная, скругленная надстройка у мидель-шпангоута.

• Короткая, трехногая грот-мачта позади мостика.

• Антенна РЛС обнаружения НЦ смонтирована на грот-мачте.

• В задней части мостика установлена антенна РЛС управления огнем 9LV 200.

• Направленные вперед ПУ ПКР на корме по обоим бортам, склонены за борт.

• Короткая кормовая мачта с полой мачтой наверху.

• Минные рельсы протянулись от задней части мостика до кормы (не могут использоваться в случае установленных ПУ ПКР.

Примечание. Корабль Норвегии типа Hauk походит на корабли типа Hugin/ Kaparen (см. отдельно).

Водоизмещение при полной нагрузке, т: 150 (170 после модернизации). Длина, м: 36,5. Ширина, м: 6,3. Осадка, м: 1,7. Скорость, узлы: 36.

Ракеты: 6 ПУ ПКР Penguin Mk 2 компании Kongsberg. Пушечное вооружение: 1 АУ Mk I калибра 57 мм/70 компании Bofors. Установка пуска осветительных ракет калибра 57 мм по обоим сторонам АУ. Противолодочные минометы: 4 9-стеольных миномета компании SAAB. Глубинные бомбы: 2 бомбодержателя

рлс

Обнаружения НЦ - РЛС Skanter 16 Mk 009.

Управления огнем - РЛС 9LV 200 Мк2 компании Philips.

ГАС: ГАС SA 950 компании Simrad (у кораблей Р159-166) или ГАС SQтрехмерных

SF; смонтированы на корпусе. ГАС ST 570 ГАС изменяемой глубиной погружения

компании Simrad (у кораблей Р 159-166).

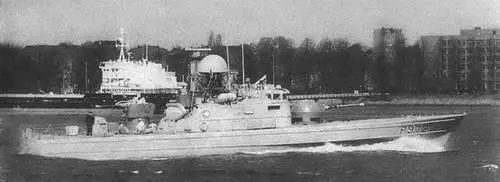

«КАПАРЕН»

Страна: Эстония, Латвия, Литва, Норвегия

Страна-производитель: Норвегия

Класс корабля: патрульный корабль Тип корабля: STORM (PCF/PCFG)

В строю: 1 Эстония (береговая охрана), 1 Латвия, 1 Литва, 8 Норвегия

ЭСТОНИЯ

Название и номер корабля: TORM (экс-ARG) (PVL 105, экс-Р 968)

ЛАТВИЯ

Название и номер корабля: BULTA (экс-TRAUST) (Р 04, экс-Р973)

ЛИТВА

Название и номер корабля: DZUKAS (экс-GLIMT) (Р 31, экс-Р 962)

НОРВЕГИЯ

Название и номер корабля: BLINK (Р 961), KJEKK (Р 965), DJERV (Р 966), SKUD0 (Р 967), STEIL (Р 969), HVASS (Р 972), BRASK (Р 977), GNIST (Р 979)

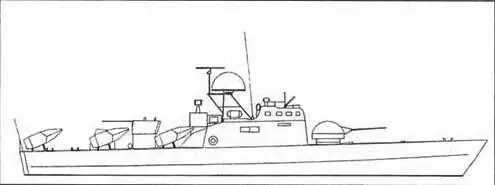

Отличительные признаки:

• Низкий, компактный корабль.

• АУ калибра 76 мм (в положении «А») у кораблей Норвегии, калибра 25 мм/80 на приподнятой платформе у кораблей Эстонии.

• Низкая, скругленная надстройка у мидель-шпангоута.

• По центру смонтирована трехногая грот-мачта, увенчанная полусферическим куполом РЛС (у кораблей Норвегии).

• Позади надстройки расположена АУ калибра 40 мм/70 (только у к Норвегии. У кораблей Эстонии на приподнятой платформе смонтированы 2 пулемета калибра 14,5 мм).

• ПУ ПКР на корме, 2 на каждый борт, склонены за борт (только у кораблей Норвегии).

Водоизмещение при полной нагрузке, т: 138 (у кораблей Норвегии)Л35 (у

кораблей Эстонии, Латвии и Литвы).

Длина, м: 120,0 (36,5).

Ширина, м: 20,3 (6,2).

Осадка, м: 5,9 (1,8).

Скорость, узлы: 32.

Ракеты: до 6 ПУ ПКР Penguin Mk 1 компании Kongsberg (только у кораблей Норвегии).

Пушечное вооружение: 1 АУ калибра 76 мм/50 компании Bofors; 1 АУ калибра 40 мм/70 компании Bofors (у кораблей Норвегии). 1 пулемет калибра 12,7 мм (у кораблей Латвии и Литвы). 1 двуствольная АУ калибра 25 мм/80; сдвоенный пулемет калибра 14,5 мм (у кораблей Эстонии).

РЛС:

Обнаружения НЦ - РЛС Racal Decca Tm 1226

Управления огнем - РЛС WM 26 компании Signaal (только у кораблей Норвегии).

«ХВЭСС»
