Торпеды: 2 ТА калибра 533 мм, AEG SUT (только у некоторых кораблей Индонезии).
Ложные цели: 2 многоствольные ПУ (но не на кораблях Ганы, Нигерии, Индонезии типа Какар).
РЛС
Обнаружения НЦ - РЛС Racal Decca 1226 (у кораблей Турции и Нигерии). РЛС Canopus А компании Thomson-CFS (у кораблей Ганы). РЛС Racal Decca 2459 (у кораблей Индонезии). РЛС S 810 компании Marconi (у кораблей Кувейта). Навигационные - РЛС 1007компании Kelvin Hughes (у кораблей Индонезии типа Какар). РЛС Decca ТМ 1226С (у кораблей Ганы и Кувейта). Управления огнем - РЛС WM 28/41 компании Signaal (у кораблей Турции и Нигерии). РЛС WM 22 (у кораблей Индонезии типа Singa). РЛС 9LV 200 компании Philips (у кораблей Кувейта).
ГАС: 1 ГАС PMS 32 компании Signaal (у некоторых кораблей Индонезии типа Singa).
Вертолеты: платформа для вертолетов NBO105С компании Nurtanio или Wasp HAS Mk 1 компании Westland (только у кораблей Индонезии типа Какар).

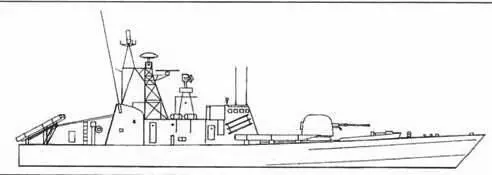

«Виллимоес»
Страна: Дания
Страна-производитель: Германия Класс корабля: патрульный корабль Тип корабля: WILLEMOES (PCFG) В строю: 10
Название и номер корабля:
BILLE (Р 540), BREDAL (Р 541), HAMMER (Р 542), HUITFELD (Р 543), KRIEGER (Р 544), N0RBY (Р 545), R005TEEN (Р 546), SEHESTE0 (Р 547), SUENS0N (Р 548), WILLEMOES (Р 549)
Отличительные признаки:
• Длинный бак с хорошо различимым волноломом; АУ калибра 76 мм (положение «А»).
• Низкая, скругленная надстройка от середины корабля до юта.
• ТА по обоим бортам по соседству с носовой АУ.
• Короткая, решетчатая грот-мачта с более высокой, трехногой мачтой, на которой установлена антенной РЛС обнаружения ВНЦ 9GA 208, непосредственно позади нее.
• Непосредственно за мостиком монтируется антенна РЛС управления огнем 9LV 200.
• ПУ ПКР Harpoon расположена на юте под углом и нацелена вперед. Примечание. Есть некоторое сходство с кораблями Швеции типа Spica II.
Водоизмещение при полной нагрузке, т: 260. Длина, м: 46,0. Ширина, м: 7,4. Осадка, м: 2,5. Скорость, узлы: 38.
Ракеты: 4 или 8 ПУ ПКР Harpoon компании McDonnell Douglas. Может быть установлена ПУ ЗУР Dual Stinger.
Пушечное вооружение: 1 АУ Compact калибра76 мм/62 компании ОТО Melara. 2 строенных ПУ осветительных ракет калибра 103 мм. Торпеды: 2 или 4 ТА калибра 533 мм. Торпеды FFV класс 61. Ложные цели: б-ствольная ПУ пуска пассивных помех/дипольных отражателей DL-6T компании Sea Gnat.
РЛС
Обнаружения ВНЦ - РЛС 9GA 208.
Навигационные - РЛС 20Т 48 Super компании Terma Elektronik. Управления огнем - 9LV 200 компании Celsius Tech.

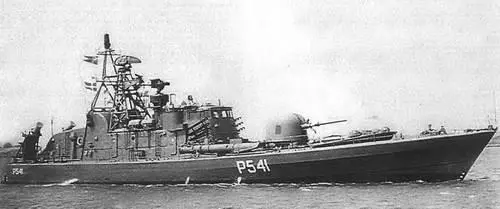

«БРЕДАЛ»
Патрульные корабли - Израиль
«Дабур»
Страна: Аргентина, Чили, Фиджи, Израиль, Никарагуа
Страна-производитель: Израиль
Класс корабля: патрульный корабль
Тип корабля: DABUR (BARAOERO), (GRUMETE DIAZ), (VAI) (PC)
В строю: 4 Аргентина (типа Baradero), 10 Чили (типа Grumete Diaz), 4 Фиджи
(типа Vai), 17 Израиль, 3 Никарагуа
АРГЕНТИНА
Название и номер корабля:
BARADERO (Р 61), BARRANQUERAS (Р 62), CL0RINDA (Р 63), CONCEPCION DEL
URUGUAY (Р 64)
ЧИЛИ
Название и номер корабля:
GRUMETE DIAZ (1814), GRUMETE BOLADOS (1815), GRUMETE SALINAS (1816), GRUMETE TELLEZ (1817), GRUMETE BRAVO (1818), GRUMETE CAMPOS (1819), GRUMETE MACHADO (1820), GRUMETE JOHNSON (1821), GRUMETE TR0NC0S0 (1822), GRUMETE HUDSON (1823)
ФИДЖИ
Название и номер корабля:
VAI (301), 0G0 (302), SAKU (303), SAQA (304) ИЗРАИЛЬ
Название и номер корабля: Серии 860-920 НИКАРАГУА
Название и номер корабля:
Информация недоступна
Отличительные признаки:
• Низкий, сглаженный корпус.
• Низкая, компактная надстройка с открытым мостиком и узкой, закрытой мачтой позади него.
• АУ впереди и позади надстройки.
Примечание. Есть сходство с кораблями типа Dvora/Super Dvora, которые разработаны на основе кораблей типа Dabur. Корабли типа Dabur имеют более короткую палубу позади надстройки.
Водоизмещение при полной нагрузке, т: 39. Длина, м: 19,7. Ширина, м: 5,5. Осадка, м: 1,8. Скорость, узлы: 19.
Пушечное вооружение: 2 АУ калибра 20 мм компании Oerlikon. 2 пулемета калибра 12,7 мм; реактивный гранатомет калибра 84 мм компании Carl Gustav (у кораблей Израиля). 2 АУ калибра 20 мм компании Oerlikon (у кораблей Чили). 2 АУ калибра 20 мм компании Oerlikon. 4 пулемета калибра 12,7 мм (у кораблей Аргентины). 2 АУ калибра 20 мм компании Oerlikon, 2 пулемета калибра 12,7 мм (у кораблей Фиджи). 2 АУ калибра 20 мм компании Oerlikon или 2 пулемета калибра 12,7 мм (у кораблей Никарагуа).
Торпеды: 2 ТА калибра 324 мм. Торпеды Honeywell Mk 46 (только у кораблей Израиля).
РЛС:
Обнаружения НЦ - РЛС Decca 101 (у кораблей Аргентины и Никарагуа). РЛС Racal Decca Super 101 Mk 3 (у кораблей Чили, Фиджи, Израиля). ГАС: с системой активного поиска и управления огнем (только у кораблей Израиля).

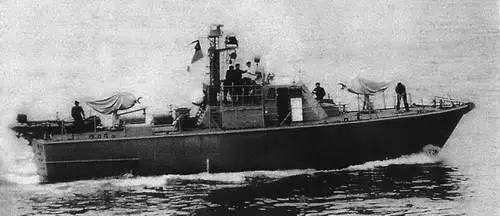

«ГРУМЕТЕСАЛИНАС»

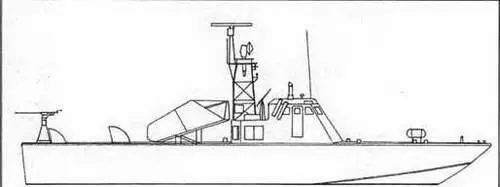

«Двора»
Страна: Парагвай, Шри-Ланка, Тайвань Страна-производитель: Израиль \ Класс корабля: патрульный корабль Тип корабля: DVORA/Hai Ou (PCFG)
В строю: 2 Парагвай (типа модиф. Hai Ои), 3 Шри-Ланка (типа Dvora), 48 типа Hai
Ou, 2 типа Dvora Тайвань
ПАРАГВАЙ
Название и номер корабля:
CAPITAN ORTIZ (Р 06), TENIENTE R0BLES (Р 07)
ШРИ-ЛАНКА
Название и номер корабля:
Р 420 (экс-Р453), Р 421 (экс-Р 454), Р 422 (экс-Р 455)
ТАЙВАНЬ
Название и номер корабля:
FABG 5-12, FABG 14-21, FABG 23-30, FABG 32-39, FABG 41-58
Отличительные признаки:
• Низкий, скругленный мостик с квадратной грот-мачтой в задней части (у кораблей Парагвая мачта высокая, узкая и закрытая).
• На грот-мачте установлены антенны РЛС обнаружения НЦ и управления огнем.
• ПУ ПКР поперек корабля непосредственно позади мачты (толькоу кораблей Тайваня).
• Перед мостиком смонтирована АУ калибра 20 мм (у кораблей Шри-Ланки).
• На корме смонтирована АУ калибра 20 мм (у кораблей Тайваня).
Примечание 1. Первые версии кораблей Тайваня имели закрытые грот-мачты и ракеты, расположенные ближе к корме. На последующих версиях грот-мачта стала решетчатой, а ПУ были сдвинуты вперед чтобы освободить место для 20-мм АУ.
Примечание 2: см. также Super Dvora.
Водоизмещение при полной нагрузке, т: 47. Длина, м: 21,6. Ширина, м: 5,5.
Осадка, м: 1,0.1,8 (у кораблей Шри-Ланки). Скорость, узлы: 36.
Дальность хода, мили: 700 при 32 узлах.
Ракеты: 2 ПУ ПКР Hsiung Feng (только у кораблей Тайваня). Пушечное вооружение: 1 АУ класс 75 калибра 20 мм компании Oerlikon; 2 пулемета калибра 12,7 мм (у кораблей Парагвая и Тайваня). 2 АУ калибра 20 мм компании Oerlikon и 2 пулемета калибра 12,7 мм (у кораблей Шри-Ланки).
Ложные цели: 4 ПУ дипольных отражателей производства Израиля AV 2 (только у кораблей Тайваня).
РЛС:
Обнаружения НЦ - РЛС LN 66 компании Marconi (у кораблей Тайваня). РЛС 721 UA компании Anritsu (у кораблей Шри-Ланки). Управления огнем - РЛС RCA R 76 С 5.

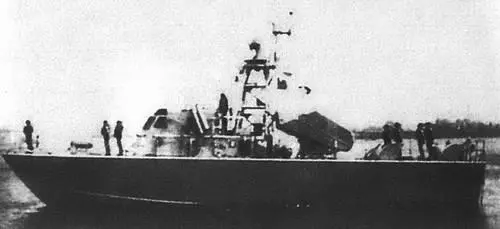

«ТАЙВАНЬ ФАБД»
