Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

• В передней части корабля относительно его середины расположена высокая надстройка (у кораблей Ганы рубка растянута к корме).

• Наверху закрытого мостика - открытый мостик.

• Решетчатая грот-мачта позади мостика с короткой полой мачтой в задней части.

• На короткой мачте на мостике размещена массивная антенна РЛС с двумя более маленькими антеннами (у кораблей Сингапура).

• 4 ПУ ПКР Exocet 2 повернуты на правый, 2 - на левый борта, в перекрестной конфигурации. (У кораблей Аргентины в 1997/98 гг. были установлены ПУ ПКР ММ 40 Exocet.) (У кораблей Ганы и Малайзии ракетное вооружение не установлено.) У кораблей Сингапура применяются ПУ ПКР Harpoon в перекрестной конфигурации.

• На корме смонтирована АУ калибра 40 мм/70 (2 АУ на кораблях типа Intrepida) (1 спаренная АУ калибра 35 мм/90 компании Oerlikon в положении «Y» у кораблей Эквадора). (Двуствольная АУ калибра 40 мм/70 компании Breda в положении «Y» у кораблей Бахрейна. Кувейта и ОАЭ.)

Водоизмещение при полной нагрузке, т: 259 (у кораблей Бахрейна). 268 (у кораблей Аргентины и Таиланда). 269 (у кораблей Ганы). 255 (у кораблей Эквадора и Кувейта). 244 (у кораблей Малайзии). 254 (у кораблей Сингапура). 260 (у кораблей ОАЭ).

Длина, м: 44,9. 45 (у кораблей Эквадора). 45,5 (у кораблей Таиланда). Ширина, м: 7,0 (у кораблей Бахрейна). 7,4 (у кораблей Аргентины и Таиланда). 7 (у кораблей Эквадора, Ганы, Кувейта, Сингапура, Малайзии, ОАЭ). Осадка, м: 2,5. 2,3 (у кораблей Кувейта и Таиланда). 2,7 (у кораблей Ганы). Скорость, узлы: 40. 32 (у кораблей Малайзии), 35 (у кораблей Сингапура), 27 (у кораблей Ганы).

Дальность хода, мили: 1800 при 16 узлах.

Ракеты: 2 сдвоенные ПУ ПКР ММ 40 Exocet компании Aerospatiale. (У кораблей Эквадора - ММ 38) (у кораблей Ганы и Малайзии ракетное вооружение не установлено). 2 сдвоенные ПУ ПКР Harpoon компании McDonnell Douglas. 4 ПУ ПКР Gabriel компании IAI (у кораблей Сингапура). ПУ ПКР Gabriel компании IAI (1 строенная. 2 одиночные) (у кораблей Таиланда). ПУ ЗУР Mistral компании Matra Simbad (только у кораблей Сингапура).

Пушечное вооружение: 1 АУ калибра 76 мм/62 компании ОТО Melara (у всех кораблей за исключением кораблей Ганы, Малайзии, Сингапура, Таиланда). 2 АУ калибра 40 мм/70 компании Bofors (у кораблей Ганы). 1 АУ калибра 57 мм/70 компании Bofors (у кораблей Малайзии, Сингапура и Таиланда). 1 АУ калибра 40 мм/70 компании Bofors (у кораблей Малайзии и Таиланда); 1 или 2 АУ калибра 40 мм/70 компании Bofors (у кораблей Аргентины). 2 спаренные АУ калибра 35 мм/90 компании Oerlilkon (у кораблей Эквадора). 2 АУ калибра 40 мм /70 компании Breda (у кораблей Бахрейна, Кувейта и ОАЭ). 3 пулемета калибра 7,62 мм (у кораблей Бахрейна); 2 пулемета калибра 7,62 (у кораблей ОАЭ). Торпеды: 2 ТА калибра 533 мм; торпеды AEG SST-4 (только у кораблей Аргентины).

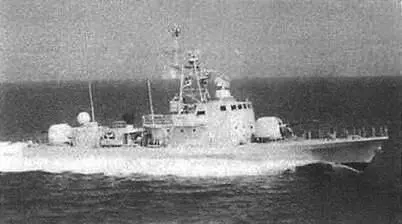

«АЛЬТАУИЛАХ»

Ложные цели: ПУ CSEE Dagaie (у кораблей Бахрейна, Кувейта и ОАЭ). 2 о « ГООЛЬ ные ПУ дипольных отражателей RB0C Мк 137 компании Нусог; 4 ПУ ДИПОЛЬНЫХ отражателей (дальнего действия) Rafael (у кораблей Сингапура).

РЛС:

Обнаружения ВНЦ - РЛС Sea Giraffe 150 компании Ericsson (у кораблей Бахрей на, Кувейта и ОАЭ). РЛС Decca 626 (у кораблей Аргентины). РЛС Triton компании Thomson-CFS (у кораблей Эквадора). РЛС Racal Decca 1226 (у кораблей Малайзии и Сингапура).

Обнаружения НЦ - РЛС класс 17 компании Kelvin Hughes (у кораблей Таиланда).

Навигационные - РЛС Racal Decca 1226 (у кораблей Бахрейна, Эквадора. Малайзии и ОАЭ). РЛС Decca ТМ 1226С (у кораблей Ганы).

Управления огнем - РЛС 9LV 226/231 компании Celsius Tech (у кораблей Бахрейна). РЛС 9LV 200 компании Celsius Tech (у кораблей Кувейта и ОАЭ). РЛС Pollux компании Thomson-CFS (у кораблей Эквадора). РЛС WM 28/5 компании Signaal (у кораблей Сингапура и Таиланда).

Страна: Гана, Индонезия, Нигерия, Кувейт, Турция Страна-производитель: Германия Класс корабля: патрульный корабль

Тип корабля: LURSEN FPB 57 (SINGA), (КАКАР), (ЕКРЕ), (DOGAN), (PC/PCF/PCFG). В строю: 2 Гана; 4 типа Singa, (PC), 4 типа Kakap (PC), Индонезия, 1 Кувейт, 2 Нигерия (типа Екре), 8 Турция (типа Dogan (PCFG))

ГАНА

Название и номер корабля: ACHIM0TA (Р 28), Y0GAGA (Р 29)

ИНДОНЕЗИЯ

Название и номер корабля: Типа SINGA - SINGA (651), AJAK (653), PANDR0NG (801), SURA (802). Типа КАКАР - КАКАР (811), KERAPU (812), T0NGK0L (813), BARAKUDA (экс-BERVANG) (814)

КУВЕЙТ

Название и номер корабля: ISTIQLAL (Р 5702)

НИГЕРИЯ

Название и номер корабля: ЕКРЕ (Р 178), AGU (Р 180)

ТУРЦИЯ

Название и номер корабля: DOGAN (Р 340), MARTI (Р341), TAYFUN (Р 342), V0LKAN (Р 343), RUZGAR (Р 344), P0YRAZ (Р 345), GURBET (Р 346), FIRTINA (Р 347)

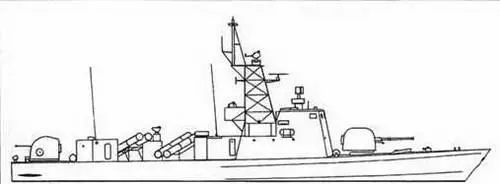

Отличительные признаки:

• Длинный бак с АУ калибра 76 мм или АУ SAK калибра 57 мм/70 компании Bofors, или АУ калибра 40 мм/60 компании Bofors (в положении «А»).

• Низкие надводные борта.

• Короткая, скругленная надстройка в передней части •корабля по отношению к его середине с уступом в кормовой части (у кораблей Ганы и Кувейта надстройка более длинная).

• Приподнятая вертолетная платформа позади надстройки у кораблей Индонезии типа Kakap.

• Короткая, квадратная грот-мачта в задней части надстройки.

• На грот-мачте расположена антенна РЛС обнаружения НЦ (у кораблей Ганы, а также у кораблей Индонезии типа Kakap - отсутствует).

• ПУ ПКР, смонтированные в форме цифры V, расположены на корме (у кораблей Ганы, Индонезии и Нигерии ракетное вооружение не установлено).

• На корме смонтирована АУ калибра 37 мм/70 (в положении «Y») (АУ калибра 40 мм/70 в положении «Y» у кораблей Ганы и у кораблей Индонезии типа Singa, но отсутствует у кораблей типа Kakap). 1 двуствольная АУ калибра 40 мм/70 компании Breda в положении «Y» у кораблей Кувейта и Нигерии.

Примечание. Новый турецкий корабль типа Yildiz основан на конструкции корпуса корабля типа Dogan.

Водоизмещение при полной нагрузке, т: 389 (у кораблей Ганы). 410 (у кораблей Кувейта). 423 (у кораблей Индонезии типа Kakap). 428 (у кораблей Индонезии типа Singa). 436 (у кораблей Турции). 444 (у кораблей Нигерии). Длина, м: 58,1.

Ширина, м: 7,6. 7,6 (у кораблей Кувейта и Нигерии).

Осадка, м: 2,7 (у кораблей Турции). 2,7 (у кораблей Кувейта). 2,8 (у кораблей

Ганы и Индонезии). 3,1 (у кораблей Нигерии).

Скорость, узлы: 42 у кораблей Нигерии (38 у кораблей Турции, 30 у кораблей Ганы, 27 у кораблей Индонезии).

Ракеты: 2 счетверенные ПУ ПКР Harpoon компании McDonnell Douglas (у кораблей Турции). 4 ПУ ПКР ММ 40 Exocet компании Aerospatiale (у кораблей

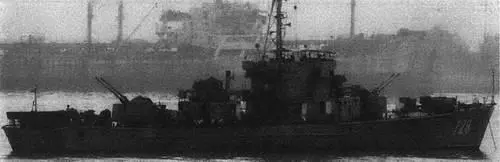

MARTI

Кувейта) (у кораблей Ганы, Индонезии и Нигерии ракетное вооружение не установлено).

Пушечное вооружение: 1 АУ Compact калибра 76 мм/62 компании ОТО Melara. 2 (спаренные) АУ калибра 35 мм/90 компании Oerlikon (у кораблей Турции). 1 АУ калибра 76 мм/62 компании ОТО Melara. 1 АУ калибра 40 мм /70 компании Breda (у кораблей Ганы, Кувейта и Нигерии). 1 АУ SAK Мк 2 калибра 57 мм/70 компании Bofors. 1 пушка SAK калибра 40 мм/70 компании Bofors. 2 АУ калибра 20 мм компании Rheinmetall (у кораблей Индонезии типа Singa). 1 АУ калибра 40 мм/60 компании Bofors и 2 пулемета калибра 12,7 мм (у кораблей Индонезии типа Какар).
