Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ краткое содержание
Справочник Джейн по боевым кораблям был издан прежде всего как вспомогательное средство, которое может оказать помощь читателю при идентификации того или иного корабля или субмарины из тех, что охвачены настоящим изданием. Цель справочника заключается также в предоставлении информации о физических характеристиках кораблей и их основного вооружения, а также указании, какие вертолеты и самолеты базируются на кораблях авианосного типа. Наиболее важным свойством каждой статьи, содержащей объект идентификации, является визуальный акцент, производимый, к примеру, изображением общей архитектуры, мачт, антеннами радиолокационных станций, трубами и основными системами вооружения.
К сожалению качество скана и соответствено иллюстративных материалов невысокое, откуда м.б. и невыявленные ошибки в ТТХ.
Справочники Джейн БОЕВЫЕ КОРАБЛИ - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Водоизмещение при полной нагрузке, т: 300. Длина, м: 45,0. Ширина, м: 8,9. Осадка, м: 2.5. Скорость, узлы: 30.
Ракеты: 8 ПУ ПКР RBS 15 компании SAAB. 2 6-ствольные ПУ ЗУР, Mistral. Пушечное вооружение: 1 АУ калибра 57 мм/70 компании Bofors. 2 двуствольные АУ калибра 23 мм/87 (вместо ПУ Sadral). Глубинные бомбы: 2. Ложные цели: ПУ пассивных помех Philax.
РЛС:
Обнаружения НЦ - РЛС 9GA 208.
Навигационные - РЛС ARPA компании Raytheon.
Управления огнем - РЛС 9LV 225 компании Celsius Tech.
ГАС: 1 ГАС Marine SS-304 компании Simrad. Буксируемая гидролокационная
решетка Sonac/PTA компании Finnyards.

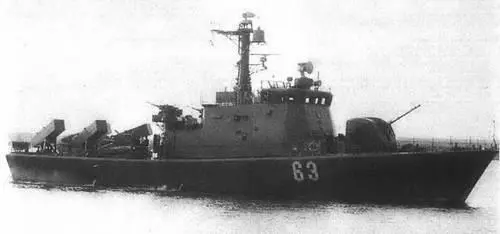

«КОТКА»(с 23-мм АУ)

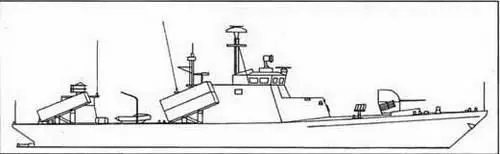

«Раума»
Страна: Финляндия Страна-производитель: Финляндия Класс корабля: патрульный корабль Тип корабля: RAUMA (PCFG) В строю: 4
Название и номер корабля:
RAUMA (70), RAAHE (71), P0RV00 (72), NAANTALI (73)
Отличительные признаки:
• Высокий нос с длинным баком.
• По центру бака - АУ калибра 40 мм/70.
• Между АУ и надстройкой смонтирован противолодочный миномет ELma LLS-920 компании SAAB.
• В центре корабля - надстройка с уступом вперед.
• Наверху мостика расположена антенна РЛС управления огнем 9LV 225.
• Короткая, прочная, полая грот-мачта у мидель-шпангоута.
• На грот-мачте установлена антенна РЛС обнаружения НЦ 9GA 208.
• 2 ПУ ПКР RBS15 сразу же за надстройкой. Вторые 2 - сразу же на корме по обоим бортам.
Примечание. ПУ ЗУР и 23-мм АУ взаимозаменяемы в одном барбете.
Водоизмещение при полной нагрузке, т: 248. Длина, м: 48,0. Ширина, м: 8,0. Осадка, м: 1,5. Скорость, узлы: 30.
Ракеты: б ПУ ПКР RBS 15SF компании SAAB. 2 6-ствольные ПУ Matra Sadral3yp, Mistral.
Пушечное вооружение: 1 АУ калибра 40 мм/70.компании Bofors (6 ПУ калибра 103 мм для осветительных ракет). Двуствольная АУ Sako калибра 23 мм/87 может быть установлена вместо ПУ Sadral.
Противолодочные бомбометы: 4 9-ствольных бомбомета Elma LLS 920 компании SAAB. Глубинные бомбы: 1. Ложные цели: ПУ пассивных помех Philax.
РЛС:
Обнаружения НЦ - РЛС 9GA 208.
Навигационные - РЛС ARPA компании Raytheon.
Управления огнем - РЛС 9LV 225 компании Celsius Tech.
ГАС: 1 ГАС Subsea toadfish компании Simrad. Буксируемая гидролокационная
решетка Sonac/PTA компании Finnyards.

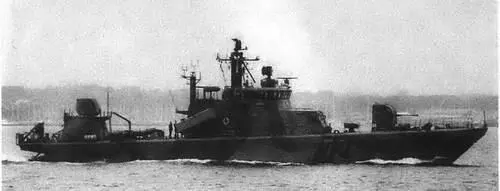

«ПОРВУ»
Патрульные корабли - Франция

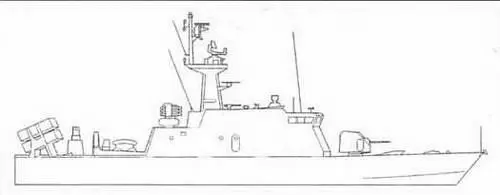

«Ла Комбаттанте» I
Страна: Кувейт
Страна-производитель: Франция
Класс корабля: патрульный корабль
Тип корабля: LA COMBATTANTEI (UM ALMARADIM) (PCFG)
В строю: 5
Строится: 3
Название и номер корабля:
UM ALMARADIM (Р 3711), 0UHA (Р 3713), FIILAKA (Р3715), MASKAN (Р 3717), AL-AHMADI (Р 3719), ALFAHAHEEL (Р 3721), GAR0N (Р 3723), - (без имени) (Р 3725)
Отличительные признаки:
• Неразрывная верхняя палуба от форштевня до кормы.
• Надстройка плиточного типа с закрытой грот-мачтой, на которой установлена узкая мачта-однодревка, ближе к корме от середины корабля. Над мостиком - гибкая антенна.
• Непосредственно перед мостиком смонтирована АУ калибра 40 мм/70.
• На надстройке непосредственно позади мачты расположена ПУ ЗУР Sadral/ Mistral.
• Непосредственно позади - ПУ ПКР Sea Skua.
Водоизмещение при полной нагрузке, т: 245. Длина, м: 42,0. Ширина, м: 8,2. Осадка, м: 8,2. Скорость, узлы: 30.
Дальность хода, мили: 1350 при 14 узлах.
Ракеты: 2 сдвоенные ПУ ПКР Sea Skua компании ВАе. 6-ствольная ПУ Sadral ЗУР, Mistral.
Пушечное вооружение: 1 АУ калибра 40 мм/70 компании OTOBreda. АУ М 621 калибра 20 мм компании GIAT (вместо ПУ ПКР). 2 пулемета калибра 12,7 мм. Ложные цели: 2 ПУ пассивных помех Мк2 компании Dagaie.
РЛС
Обнаружения ВНЦ - РЛС MRR компании Thomson-CFS.
Навигационные - РЛС Racal Decca.
Управления огнем - РЛС Seaspray Mk 3 компании ВАе.

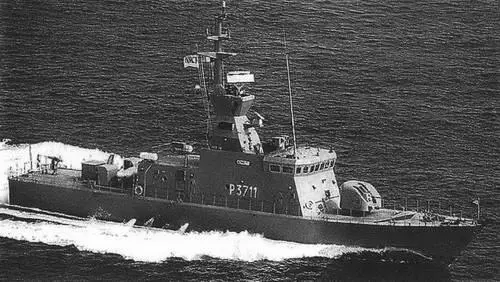

«УМАЛЬМАРАДИМ»

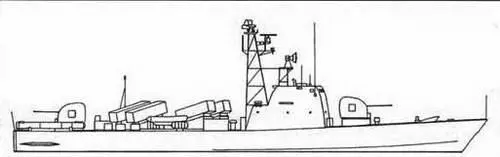

«Ла Комбаттанте» II/IIА
Страна: ЧИЛИ, ГЕРМАНИЯ, ИРАН, ЛИВИЯ, МАЛАЙЗИЯ Страна-производитель: Франция Класс корабля: патрульный корабль
Тип корабля: LA COMBATTANTE II/IIA (RIQUELME, TIGER, ANNINOS, VOTSIS, KAMAN, PERDANA) (PGF/PCFG)
В строю: 4 Чили (типа Riquelme, класс 148), 10 Германия (типа Tiger, класс 148), 4 Combattante II, (Anninos) 4 Combattante ША (типа Votsis) Греция, 10 Иран (типа Катап), 4+5 в резерве Ливия. 4 Малайзия (типа Perdana)
ЧИЛИ
Название и номер корабля: GUARDIAMARINA RIQUELME (экс-WOLF) (LM 36, экс-Р 6149), TENIENTE 0RELLA (экс-ELSTER) (LM 37, экс-Р 6154), - (без названия) (экс-TIGER) (LM 38, экс-Р 6141), - (без названия) (экс-LUCHS) (LM 39, экс-Р 6143) ГЕРМАНИЯ
Название и номер корабля: LEOPARD (Р 6145), FUCHS (Р 6146), JAGUAR (Р 6147), LOWE (Р 6148), PANTHER (Р 6150), ALK (Р 6155), D0MMEL (Р 6156), WEIHE (Р 6157), PINGUIN (Р 6158), REIHER (Р 6159)
ГРЕЦИЯ
Название и номер корабля: Типа ANNINOS - ANTHIP0PL0IARH0S ANNINOS (экс-NAVSITHOI) (Р 14), IPOPLOIARHOS ARLI0TIS (экс-EVNIKI) (Р 15), IP0PL0IARH0S K0NIDIS (экс-KIMOTHOI) (Р 16), IPOPLOIARHOS BATSIS (экс-CALYPSO) (Р17) Типа Votsis - IPOPLOIARHOS VOTSIS (экс-ILTIS) (Р 72, экс-Р 51), ANTIPLIARHOS PEZ0P0UL0S (экс-STORCH) (Р 73, экс-Р 30), РLOTARHIS VLAHAVAS (экс-MARDER) (Р 74), PLOTARHIS MARIDAKIS (экс-HAHER) (P75)
ИРАН
Название и номер корабля: KAMAN (Р 221), Z0UBIN (Р222), KHADANG (Р 223), FALAKHTON (Р 226), SHAMSHIR (Р 227), G0RZ (Р 228), GARDOUNEH (Р 229), KHAN JAR (Р 230), NEYZEH (Р 231), TARBARZIN (Р 232)
ЛИВИЯ
Название и номер корабля: SHARABA (экс-BEIR GRASSA) (518), WAHANG (экс-BEIR GZIR) (522), SHEHAB (экс-BEIR GTIFA) (524),SH0UAIA (экс-BEIR ALGANDULA) (526), SH0ULA (экс-BEIR KTITAT) (532), SHAFAK (экс-BEIR ALKRARIM) (534), BARK (экс-BEIR ALKARDMEN) (536), RAD (экс-BEIR ALKUR) (538), LAHEEB (экс-BEIR ALKUEFAT) (542)
МАЛАЙЗИЯ
Название и номер корабля:
PERDANA (3501), SERANG (3501), GANAS (3503), GANYANG (3504). Отличительные признаки:
• Небольшая надстройка с мостиком ближе к носу от середины корабля.
• АУ калибра 35 мм/90 (в положении «А») у кораблей Греции типа Anninos. (калибра 57мм/70 - у кораблей Малайзии, калибра 76-мм компании ОТО Melara у кораблей Чили, Германии, Ливии, Ирана и кораблей Греции типа Votsis).
• Высокая, решетчатая грот-мачта в задней части надстройки (у кораблей Ирана на ней установлена РЛС управления огнем).
• ПУ ПКР размещены позади надстройки; первые две повернуты на правый борт по направлению вперед, а вторые две - на левый борт по направлению назад. (У кораблей Малайзии только 2 ПУ Excet. Или 2 сдвоенные ПУ Harpoon, или 2 или 4 ПУ ПКР С-802 на кораблях Ирана.)
• АУ калибра 35 мм /90 смонтирована на корме в положении «Y» (у кораблей Греции типа Anninos). АУ калибра 40 мм/70 в том же положении у кораблей Малайзии и у некоторых кораблей Ирана (на некоторых устанавливаются 20-мм АУ). (У кораблей Греции типа Votsis и у кораблей Чили, Германии и Ливии - башня с 40-мм/70 АУ.)
Водоизмещение при полной нагрузке, т: 255
(у кораблей Греции типа Anninos); 311 (у кораблей Ливии), 265 (у кораблей Греции типа Votsis и у кораблей Чили, Германии и Малайзии), 275 (у кораблей Ирана).
