Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Название и номер корабля:

QUAHIR AL AMWAJ (Q 31), AL MUA'ZZER (Q 32)

Отличительные признаки:

• Покатый, прямоугольный нос с длинным, слегка покатым баком.

• 2 ПУ ПКР Exocet непосредственно перед мостиком - задняя повернута налево, передняя - направо.

• Перед ПУ - 76-мм АУ.

• Массивная, покатая надстройка у мидель-шпангоута с поставленными под углом поверхностями для снижения активной отражающей поверхности.

• Непосредственно позади грот-мачты находится приземистая дымовая труба с черным оголовком.

• Непосредственно перед вертолетной палубой, в кормовой части надстройки, смонтирована ПУ ЗУР Crotale NG.

• На корме корабля - длинная вертолетная палуба.

Водоизмещение при полной нагрузке, г. 1450. Длина, м: 83,7. Ширина, м: 11,5. Осадка, м: 3,6. Скорость, узлы: 28.

Дальность хода, мили: 4000 при 10 узлах.

Ракеты: 8 ПУ ПКР ММ 40 Bloc II Exocet компании Aerospatiale. 8-контейнерная ПУ ЗУР Crotale NG компании Thomson-CSF.

Пушечное вооружение: 1 АУ Super Rapid калибра 76 мм/62 компании ОТО Melara. 2 АУ GAM-B01 калибра 20 мм компании Oerlikon/Royal Ordnance. Торпеды: 6 ТА (могут быть установлены 2 ТТА) калибра 324 мм. Ложные цели: 2 12-ствольные ПУ пассивных помех.

РЛО

Обнаружения ВНЦ - 1 РЛС MW08 компании Signaal.

Навигационные - 1 РЛС 1007 компании Kelvin Hughes.

Управления огнем -1 РЛС Sting компании Signaal. 1 РЛС CSF DRBV 51С компании

Thomson.

ГАС: 1 буксируемая гидролокационная решетка Atas компании Thomson-Sintra/ BAeSEMA.

Вертолеты: платформа для 1 вертолета типа Super Puma.

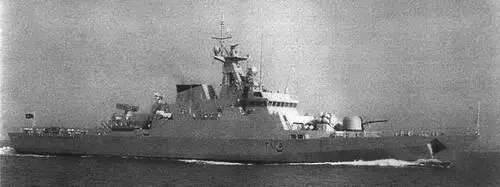

«КЮАХИР АЛЬ АМУАДЖ»

Страна: Саудовская Аравия Страна-производитель: США Класс корабля:корвет Тип корабля: BAOR (FSG) В строю: 4

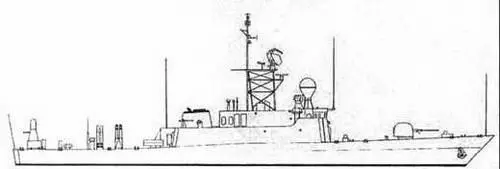

Название и номер корабля:

BADR (612), AL YARM00K (614), HITTEEN (616), TAB UK (618) Отличительные признаки:

• Длинный бак с АУ калибра 76 мм в центральной точке между носом и мостиком.

• У мидель-шпангоута расположена надстройка с широкой решетчатой грот-мачтой по центру, на которой установлена РЛС SPS 40Bair и высокая иачта-однодеревка.

• РЛС управления огнем Мк 92 компании Sperry - на крыше мостка.

• В задней части надстройки расположена короткая дымовая груба с черным оголовком.

• В задней части надстройки на уровне верхней палубы расположены ТА.

• На корме смонтированы под углом ПУ ПКР Harpoon.

• Непосредственно позади них - АУ.

Водоизмещение при полной нагрузке, т: 1038. Длина, м: 74,7. Ширина, м: 9,6. Осадка, м: 2,7. Скорость, узлы: 30.

Дальность хода, мили: 4000 при 20 узлах.

Ракеты: 2 счетверенные ПУ ПКР Harpoon компании McDonnell Douglas. Пушечное вооружение: 1 АУ Mk 75 модиф. 0 калибра 76 мм/62 компании FMS/ ОТО Melara. 1 6-ствольная АУ Vulcan Phalanx калибра 20 мм компании GE/GD. 2 АУ калибра 20 мм/80 компании Oerlikon. 1 миномет калибра 81 мм. 2 гранатомета Mk 19 калибра 40 мм.

Торпеды: ТТА Мк 32 калибра 324 мм производства США. Торпеды Мк 46 компании Honeywell.

Ложные цели: 2 фиксированные б-ствольные ПУ SRB0C Мк 36 компании Loral Нусог.

РЛС

Обнаружения ВЦ - 1 РЛС SPS 40В компании Lockheed. Обнаружения НЦ - 1 РЛС SPS 55 компании Cardion. Управления огнем - 1 РЛС Мк 92 компании Sperry.

ГАС: 1 ГАС SQS-56 (DE 1164) компании Raytheon смонтированная на корпусе с системой активного поиска и управления огнем.

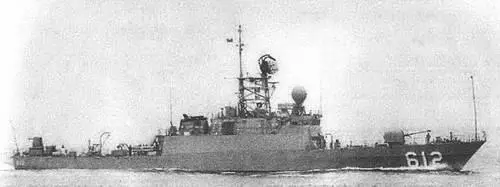

«БЭДР»

Страна: ИранЛаиланд Страна-производитель: США Класс корабля: корвет

Тип корабля: BAYAND0R (корвет)/TAPI (фрегат) экс-PF 103 (США)

В строю: 2 в Иране (Bayandor), 2 в Таиланде (Tapi)

ИРАН

Название и номер корабля: BAYANDOR (81, экс-PF 103 (США), NAGHDI (82, экс-PF 104 (США)

ТАИЛАНД

Название и номер корабля: TAPI (431, экс-5), KHIRIRAT (432, экс-б)

Отличительные особенности:

• Редко встречающийся криволинейный форштевень.

• Покатый бак с 76-мм АУ в позиции «А» (отсутствует на кораблях Таиланда).

• 20-мм АУ в позиции «В» на кораблях Ирана (на таиландских - 76-мм АУ ОТО MELARA).

• Высокая комбинированная надстройка в центре корабля с наклонной мачтой.

• Большая антенна РЛС обнаружения ВНЦ SPS-6C (LW04 - у Таиланда) на платформе на полувысоте перед мачтой.

• Позади, наклонная дымовая труба с черным оголовком и криволинейной задней стенкой (с прямолинейной у кораблей Таиланда).

• 76-мм АУ в позиции «Y» и 40-мм/б0 в позиции «X» (у иранских кораблей), 40-мм/70 АУ в позиции «Y»- на таиландских.

• 20-мм АУ в конце юта на кораблях Ирана (ТА на юте таиландских кораблей).

Водоизмещение полное, т: 1135 (Иран), 1172 (Таиланд). Длина, м: 84,0 (Иран), 83,8 (Таиланд). Ширина, м: 10,1 (Иран), 10 (Таиланд). Осадка, м: 3,1 (Иран), 3 (Таиланд). Скорость, узлов: 4800 при скорости 12 узлов.

Пушечное вооружение: 2 американские двухствольные 76-мм/50 АУ Мк 3/4; 2 20-мм АУ - Oerlikon GAM-B01; 2 12,7-мм пулемета (Иран). 1 АУ - 76-мм/62 ОТО MELARA Compact; 1 АУ 40-мм/70 Bofors; 2 20-мм Oerlikon; 2 12,7-мм пулемета (Таиланд)

Торпеды: 2 английских 324-мм ТТА Мк 32 (только на кораблях Таиланда). Торпеды Honeywell Mk46.

рлс

Обнаружения ВНЦ - Westinghouse SPS-6C (Signaal LW04 - у Таиланда). Обнаружения НЦ -Racal Decca (Raytheon SPS-53E - у Таиланда). Навигационная -Raytheon 1650 (Иран).

Управления огнем - Western Electric Mk 36 (Иран); Signaal WM22-61 (Таиланд). ГАС: Встроенная EDO SQ5-17A (Иран); встроенная активная панорамная Atlas Electronic DSQS-21C (Таиланд).

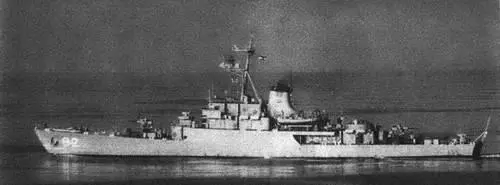

«НАГХДИ»

Страна:Таиланд Страна-производитель: США Класс кораблв: кпрвет

Тип корабли: RATTAN AKOSM (F SG) В строю: 2

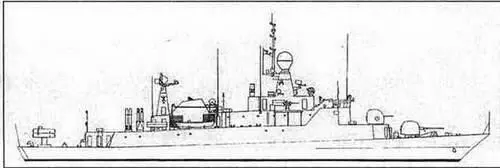

Наименование и номер корабля:

RATTANAKOSIN (411, экс-1), SUKHQTHAI (442. экс-2)

Отличительные признаки

• Высокий нос, короткий бак

• 76 мм АУ (в положении «A»).

• 40 мм/70 двухствольная АУ(в положении «B»).

• Высокая надстройка плиточной фактуры от бака до кормы.

• Массивная высокая пирамидальная грот-мачта на надстройке с установленной на ней РЛС управлении огнем WM 25/41.

• Низкая клиновидная дымовая труба ближе к корме от середины корабля с искривленными очертаниями задней части и двумя выступающими выхлопными трубами

• Короткая закрытая кормовая мачта непосредственно позади дымовой трубы с установленной на ней антенной РЛС обнаружения ВНЦ DA05.

• В задней части надстройки расположены под углом ПУ ПКР Harpoon.

• На юте смонтирована ПУ Albatros ЗУР Aspide.

Водроизмещение при полной нагрузке, т: 960. Длина, м; 1и в Ширина, м; 9,6 Осадка, м: 2,4 Скорость узл: 26.

Дальние м. хода, мили: 3000 при 16 узлах.
