Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Страна-производитель: КНР

Класс корабля: патрульный корабль

Тип корабля: HOUJIAN/HUANG (класс 037/2) (DURBAR) (PGG)

В строю: 4

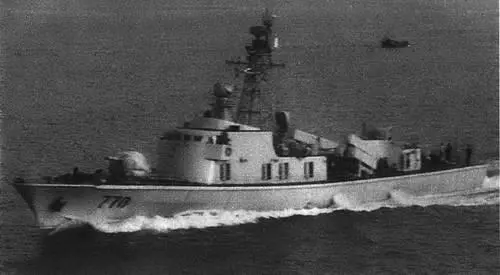

Название и номер корабля: (770), (771), (772), (773)

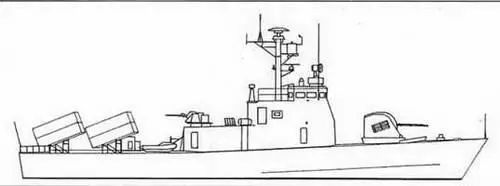

Отличительные признаки:

• Высокий нос, наклонный бак.

• Двуствольная АУ калибра 37 мм/63 (в положении «А»).

• Надстройка верхней палубы с уступом в задней части.

• Высокая, решетчатая грот-мачта в задней части мостика.

• На крыше мостика размещена хорошо заметная РЛС управления огнем Rice Lamp.

• Позади надстройки расположены по обоим бортам контейнерные ПУ ПКР типа С-801, направленные вперед и слегка вынесенные за борта.

• В положения «X» и «Y» - 2 АУ калибра 30 мм/65.

Водоизмещение при полной нагрузке, т: 520. Длина, м: 65,4. Ширина, м: 8,4. Осадка, м: 2,4. Скорость, узлы: 32.

Дальность хода, мили: 1800 при 18 узлах. Ракеты: 2 трехконтейнерные ПУ ПКР YJ-1 (С-801, Eagle Strike). Пушечное вооружение: Двуствольная АУ калибра 37 мм/63 (класс 76А). Двуствольная АУ калибра 30 мм/65 (класс 69).

РЛС

Обнаружения НЦ - 1 РЛС Square Tie. Навигационные - РЛС класса 765. Управления огнем - РЛС Rice Lamp.

«ХОУДЖИАНЬ»/«ХУАНГ»

Страна: КНР, Бирма, Шри-Ланка

Страна-производитель: КНР

Класс корабля: патрульный корабль

Тип корабля: H0UXIN (класс 037/16) (PG6/PCF)

В строю: б Бирма, 17 КНР, 1 Шри-Ланка'

Строится: 3 КНР

• Возможно, что Шри-Ланка в 1998 г. закупила еще 2 корабля данного типа. БИРМА

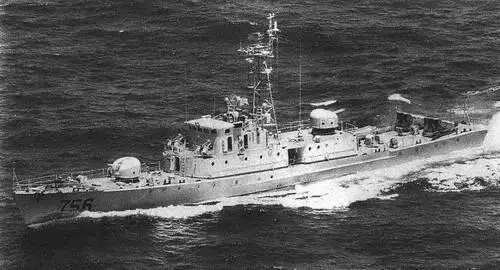

Название и номер корабля: (451-456) КНР

Название и номер корабля: (751-760), (764-769), (653) ШРИ-ЛАНКА

Название и номер корабля: PARAKRAMABAHU (Р 351)

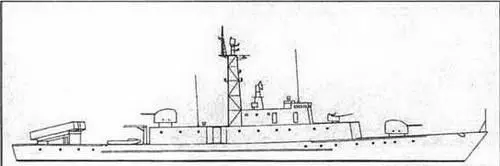

Отличительные признаки:

• Высокий нос, длинный бак.

• Двуствольная АУ калибра 37 мм/63 (в положении «А»),

• Длинная надстройка верхней палубы с уступом в задней части.

• 2 пулемета калибра 14,5 мм по обоим бортам (положение «В»).

• Высокая, решетчатая грот-мачта у мидель-шпангоута и низкая кормовая надстройка.

• Небольшой промежуток между носовой и низкой кормовой надстройками.

• Двуствольная АУ калибра 37 мм/63 на кормовой надстройке (в положении «X»).

• На юте расположены по обоим бортам ПУ ПКР, направленные под углом вверх и вперед и слегка вынесенные за борта.

Примечание. Представляют собой корабли типа Hainan с УРО на борту. Имеются некоторые отличия в компоновке мостика на более поздних моделях кораблей КНР.

Водоизмещение при полной нагрузке, т: 478. Длина, м: 62,8. Ширина, м: 7,2. Осадка, м: 2,4. Скорость, узлы: 28.

Дальность хода, мили: 1300 при 15 узлах.

Ракеты: 2 двухконтейнерные ПУ ПКР YJ-1 (С-801, Eagle Strike) (у кораблей Шри-Ланки не установлены).

Пушечное вооружение: 2 двуствольные АУ калибра 37 мм/63 (класс 76А). 2 сдвоенных пулемета калибра 14,5 мм (класс 69).

Противолодочные минометы: 2 6-ствольных миномета класса 87 (только у кораблей Шри-Ланки).

РЛС:

Обнаружения НЦ - 1 РЛС Square Tie (у кораблей КНР и Бирмы). Навигационные - РЛС RA 723 компании Anritsu. Управления огнем - РЛС Rice Lamp.

ГАС: 1 ГАС Stag Ear, смонтированная на корпусе с системой активного поиска и ЦУ (только у кораблей Шри-Ланки).

«ХОУКСИН»

Страна: Дания

Страна-производитель: Дания

Класс корабля: патрульный корабль

Тип корабля: FLYVEFISKEN (PG/MНС/МLC/AGSC)

В строю: 14

Название и номер корабля:

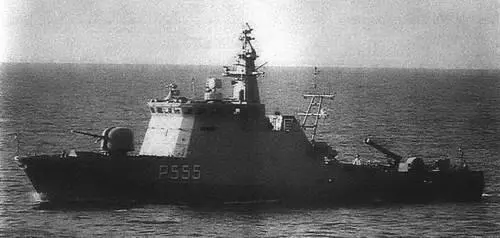

FLYVEFISKEN (Р 550, HAJEN (Р 551), HAVKATTEN (Р 552), LAXEN (Р 553), MAKRELEN (Р 554), ST0REN (Р 555), SVAERDFISKEN (Р 556), GLENTEN (Р 557), GRIBBEN (Р 558), L0MMEN (Р 559), RAVNEN (Р 560), SKADEN (Р 561), VIBEN (Р 562),S0L0VEN (Р 563)

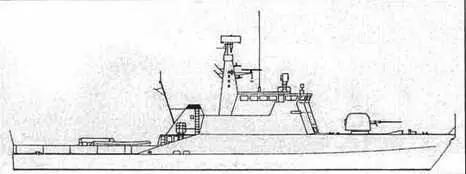

Отличительные признаки:

• 76-мм АУ (в положении «А»).

• Высокие надводные борта со спуском к корме в районе дымовой трубы.

• Высокая надстройка со скошенными сторонами вровень с бортами по ширине корабля.

• Высокая, закрытая грот-мачта у мидель-шпангоута с установленной на ней антенной РЛС обнаружения ВНЦ AWS 6 или TRS трехкоординатная (у кораблей Р 557-563).

• Очень низкая дымовая трубас черным оголовком позади грот-мачты, со скошенной задней частью.

• Позади дымовой трубы у спуска с верхней палубы поперек корабля расположены под углом ПУ ПКР Harpoon в перекрестной конфигурации.

• 2 ТА по одному на борту рядом с ПУ ПКР. Примечание. Конструкция корабля позволяет применять его, с соответствующим переоборудованием, для выполнения задач патрульного корабля, минного заградителя, минного тральщика. Переоборудование проходит в течение 48 ч.

Водоизмещение при полной нагрузке, т: 480. Длина, м: 54,0. Ширина, м: 9,0. Осадка, м: 2,5. Скорость, узлы: 30.

Дальность хода, мили: 2400 при 18 узлах.

Ракеты: 8 ПУ ПКР Harpoon компании McDonnell Douglas. 3 сдвоенные ПУ Мк 48

модиф. 3 ЗУР Sea Sparrow (устанавливаются при выполнении кораблями задач

в качестве минного заградителя, минного тральщика).

Пушечное вооружение: 1 АУ Super Rapid калибра 76 мм/62 компании ОТО

Melara. 2 пулемета калибра 12,75 мм (класс 69).

Торпеды: 2 ТА калибрабЗЗ мм. Торпеды FFV класс 613.

Мины: 60 (только при выполнении задач в качестве минного заградителя).

Ложные цели: 2 6-ствольные ПУ Gnat DL-61T пассивных помех.

РЛС

Обнаружения ВНЦ -1 РЛС AWS 6 компании Plessey (у кораблей Р 557-563). РЛС ThechnikTRS трехкоординатная производства компании Telefunken System (у кораблей Р 557-563).

Обнаружения НЦ - РЛС Scanter Mil компании Terma.

Навигационные - РЛС Furuno.

Управления огнем - РЛС 9LV компании Celsius Tech.

ГАС: 1 ГАС TSM 2640 Salmon компании Thomson-Sintra, ГАС с переменной глубиной погружения. ГАС CTS 36/30 компании Celsius Tech, смонтированной на корпусе.

«СТОРЕН»

Страна: Финляндия Страна-производитель: Финляндия Класс корабля: патрульный корабль Тип корабля: HELSINKI (PGFS) В строю: 4

Название и номер корабля:

HELSINKI (60), TURKU (61), OULU (62), КОТКА (63)

Отличительные признаки:

• Короткий бак с АУ калибра 57 мм/70 (в положении «А»).

• Высокая, скругленная надстройка ближе к носу от середины корабля.

• Высокая, узкая, закрытая грот-мачта на надстройке позади мостика.

• 2 АУ калибра 23 мм /87 по бокам в задней части надстройки. (Могут заменяться на ПУ ЗУР Sandra/Mistral).

• На корме смонтированы 4 ПУ ПКР RBS 15, 2 на каждый борт; направлены вперед и немного склонены за борт.

Примечание. См. также тип Rauma, основанный на дизайне кораблей этого типа.
