Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Водоизмещение при полной нагрузке, т: 455 (450 у кораблей Вьетнама, 580

у кораблей Йемена).

Длина, м: 56,1.

Ширина, м: 11,5.

Осадка, м: 2,5.

Скорость, узлы: 36.

Дальность хода, мили: 1650 при 14 узлах.

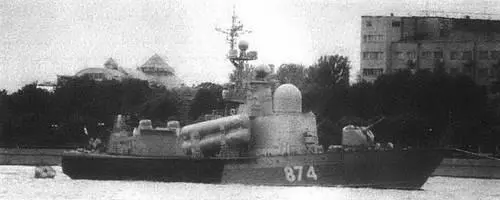

«ТАРАНТУЛ»

Ракеты: 2 сдвоенные ПУ ПКР SS-N-2C/DStyx, МКБ «Радуга». 2 сдвоенные ПУ ПКР SS-N-22 Sunburn (ЗМ-82 «Москит») (у кораблей Tarantul III). Счетверенная ПУ ЗУР SA-N-5 Grail. ЗРАК CADS-N-1 («Каштан») калибра 30 мм АУ компании Catling/ SA-N-11 (только на российских кораблях).

Пушечное вооружение: 1 АУ калибра 76 мм/60. 2 АУ АК 630 калибра 30 мм/ 65.

Ложные цели: 2 установки ПК 16 или 4 установки ПК 10 (у кораблей Tarantul III) пуска пассивных помех.

РЛО

Обнаружения ВНЦ - РЛС Plank Shave (Tarantul I), РЛС Band Stand (совместно с Plank Shave у кораблей TarantulII и III).

Навигационные - РЛС Speen Trough или Kivach II («Миуе» у кораблей Индии). (У кораблей Польши и Вьетнама - «Печора» 436,437.) Управления огнем: Bass Tilt.

ГАС: 1 ГАС Foal Tail с системой активной локации (у кораблей Польши, России, Вьетнама).

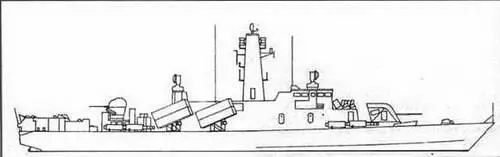

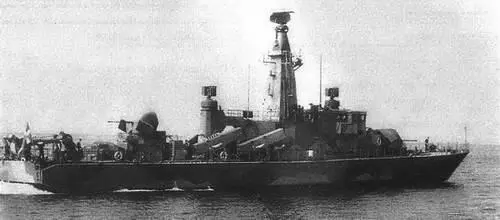

Страна: Швеция

Страна-производитель: Швеция Класс корабля:корвет Тип корабля: GOTEBORG (FSG) В строю: 4

Название и номер корабля:

G0TE80RG (К 21), GAIVE (К 22), KALMAR (К23), SANDSVAL (К 24)

Отличительные признаки:

• Неразрывная верхняя палуба от носа до кормы.

• 57-мм/70 АУ (в положении «А»).

• Противолодочные минометы SAAB (в положении «В»).

• Длинная центральная надстройка с массивной закрытой грот-мачтой по середине корабля.

• ТА на верхней палубе вне пределов мостика.

• Сдвоенные ПУ ПКР RBS15 компании SAAB в задней части надстройки на верхней палубе по две с каждого борта.

• 40-ММ/70 АУ или АУ Sea Trinity на корме.

• Непосредственно позади - оборудование для буксирования.

Водоизмещение при полной нагрузке, т: 399. Длина, м: 57. Ширина, м: 8.

Осадка, м: 2. Скорость, узлы: 30.

Ракеты: 4 сдвоенные ПУ ПКР RBS 15 компании SAAB.

Пушечное вооружение: 1 АУ Mk 2 калибра 57 мм/70 компании Bofors. 1 АУ калибра 40 мм/70 компании Bofors или АУ Sea Trinity компании Bofors. Торпеды: 4 ТА калибра 400 мм. Торпеды класса 43/45 или A244S компании Swedish Ordnance.

Противолодочные бомбометы: 4 9-ствольных бомбомета ELMA LLS-920 компании SAAB.

Глубинные бомбы: на минных направляющих.

Ложные цели: 4 ПУ компании Philips Philax. (Противолодочные бомбометы приспособлены для постановки ИК/пассивных помех.)

РЛС:

Обнаружения ВНЦ - 1 РЛС Sea Giraffe 150НС компании Ericsson. Навигационные - 1 РЛС PN 612 компании Terma. Управления огнем - 2 РЛС 9GR 400 компании Bofors Electronics. ГАС: 1 ГАС TSM 2643 Salmon компании Thomson-Sintra; ГАС изменяемого погружения. ГАС. SA 905 компании Simrad, смонтированная на корпусе.

«КАЛЬМАР»

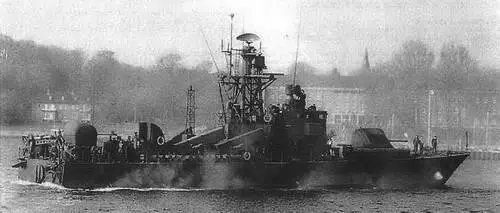

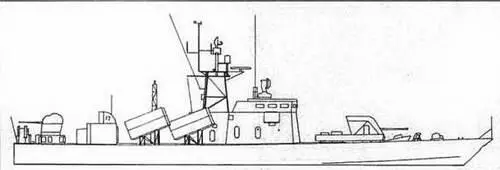

Страна: Швеция

Страна-производитель: Швеция Класс корабля:корвет Тип корабля: STOCKHOLM (FSG) В строю: 2

Название и номер корабля:

STOCKHOLM (К 11), MALMC) (К 12)

Отличительные признаки:

• Длинный бак с противолодочным минометом ELMA LLS-920 компании SAAB в передней части и 57-мм/70 АУ в центре между мостиком и носом.

• Короткая, высокая надстройка с решетчатой грот-мачтой в задней ее части.

• Хорошо заметная ПУ ПКР RBS 15; 2 на каждый борт на верхней палубе в задней части надстройки.

• Короткая, узкая, решетчатая, отдельно стоящая кормовая мачта в задней части надстройки.

• 40-мм/70 АУ непосредственно позади нее. Примечание. Разработан на основе кораблей типа Spica II.

Водоизмещение при полной нагрузке, т: 335. Длина, м: 50. Ширина, м: 7,5. Осадка, м: 2,1. Скорость, узлы: 32.

Ракеты: 4 сдвоенные ПУ ПКР RBS 15 Mk II компании SAAB.

Пушечное вооружение: 1 АУ Мк 2 калибра 57 мм/70 компании Bofors. 1 АУ

калибра 40 мм/70 компании Bofors.

Торпеды: 2 ТА калибра 533 мм. Торпеды FFV класса 613. 4 ТА калибра 400 мм. Торпеды класс 43 компании Swedish Ordnance или A244S мод. 2 компании Whitehead.

Противолодочные бомбометы: 4 9-ствольных бомбомета ELMA LLS-920 компании SAAB.

Глубинные бомбы: на минных направляющих. Ложные цели: 2 ПУ компании Philips Philax.

РЛС:

Обнаружения ВНЦ - 1 РЛС Sea Giraffe 50НС компании Ericsson.

Навигационные - 1 РЛС PN 612 компании Terma.

Управления огнем - РЛС 9LV 200 Мк 3 компании Philips.

ГАС: 1 ГАС TSM 2642 Salmon компании Thomson-Sintra; ГАС переменной глубины

погружения. 1 ГАС SA 905 компании Simrad, смонтированная на корпусе,

скомплектованная системой активного поражения.

«МАЛЬМЕ»1

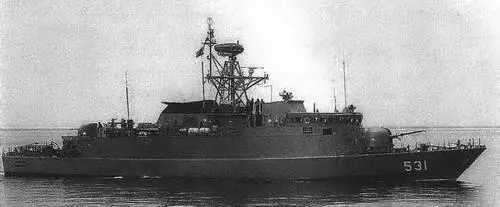

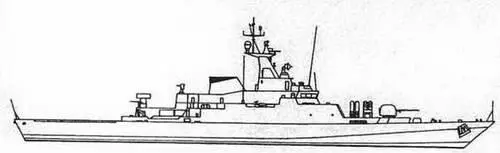

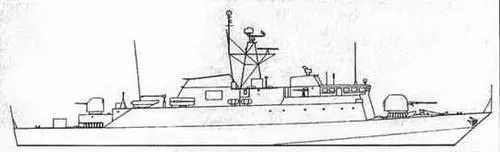

Страна:Таиланд

Страна-производитель: Великобритания

Класс корабля: корвет

Тип корабля: KHAMRONISH (FS)

В строю: 3

Название и номер корабля:

KHAMRONSIN (531, 3kc-1),THAYANH0N (532, экс-2), L0NGL0M (533, экс-3)

Отличительные признаки:

• Короткий бак с 76-мм/б2 АУ (в положении «А»),

• Высокие надводные борта, надстройка с плиточными сторонами от бака до кормы.

• Решетчатая грот-мачта у мидель-шпангоута на центральной надстройке.

• Приземистая дымовая труба с черным оголовком, скошенная по направлению к корме, непосредственно позади грот-мачты.

• 30-мм/70 АУ (в положении «X»).

• Спуск с верхней палубы на маленький ют.

Примечание 1. Разработан на основе кораблей типа Province компании Vosper Thomycroft, длиной 56 м. Длина увеличена за счет увеличения интервала между шпангоутами по всей длине корабля.

Примечание 2. Корабли данного типа, но с более легким вооружением и другой надстройкой, стоят на вооружении морской полиции.

Водоизмещение при полной нагрузке, т: 630. Длина, м: 62. Ширина, м: 8,2. Осадка, м: 2,5. Скорость, узлы: 25.

Дальность хода, мили: 2500 при 15 узлах.

Пушечное вооружение: 1 двуствольная АУ мод. 7 калибра 76 мм/62 компании ОТО Melara. 2 пулемета калибра 12,7 мм.

Торпеды: 2 ТТА PMW 49А компании Plessey. Торпеды компании Marconi Stingray. РЛС

Обнаружения ВНЦ - 1 РЛС AWS А компании Plessey.

Навигационные - 1 РЛС Decca 1226 компании Racal.

ГАС: 1 ГАС DSQS-21C компании Atlas Elektronik, смонтированная на корпусе.

«ХАМРОНСИН»

Страна: Оман

Страна-производитель: Великобритания Класс корабля: кореет Тип корабля: QUAHIR (FSG) В строю: 2
